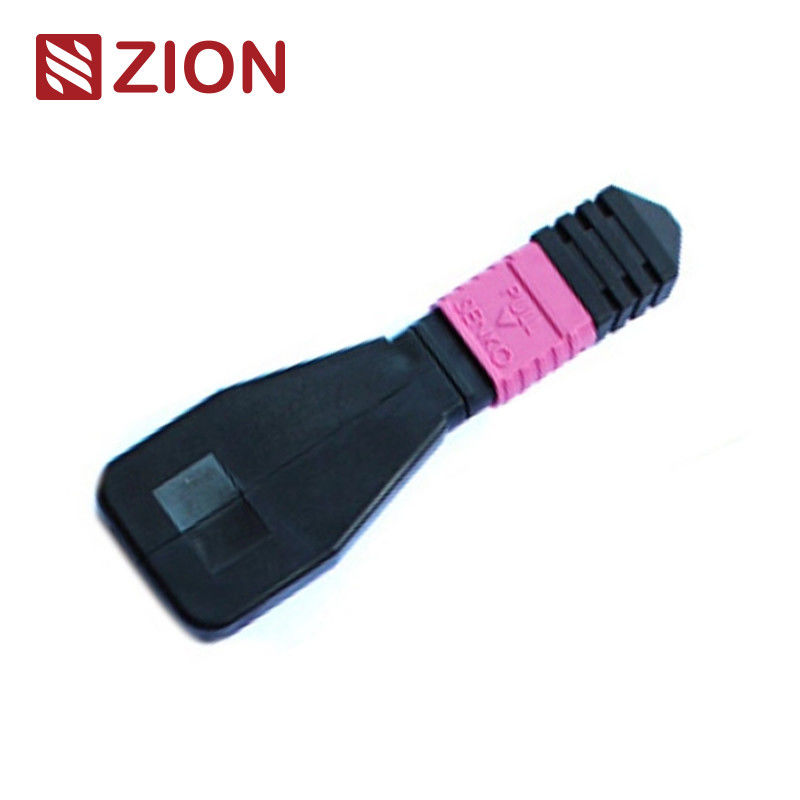

8 Fiber MPO OM4 Fiber Optic Loopback Modülü / Kablo
8F MPO OM4 Fiber Optic Loopback Modülü/Kablosu, yüksek hızlı veri iletişim ortamlarında ağ ekipmanlarının test edilmesi ve doğrulanması için tasarlanmıştır.
Ürün Kimliği
Zion Kodu:ZCM1117HXA1
Zion Açıklama:8F MPO OM4 Fiber Optic Loopback Modülü /Kablo
MPO döngüsü, aynı konektör içindeki liflerin her iki ucunu da döngüye alan ve kapalı bir optik yol oluşturan MPO konektörlerini içerir.Bu cihazın fırlatma kapasitesini ve algılama hassasiyetini test etmeyi sağlar., özellikle 40/100G ağ iletişiminde.Çeşitli ağ fenomenlerini bulmaya yardımcı olur ve fiber optik ağlardaki bireysel bileşenlerin veya arayüzlerin etkili test ve değerlendirilmesini kolaylaştırır.
Yapılandırma Seçenekleri
Optik fiber loopbacks, test portu gereksinimlerine uyan çeşitli fiber yapılandırmaları ile 8 çekirdekli, 12 çekirdekli ve 24 çekirdekli MPO konektörlerini barındırmak için birden fazla yapılandırmada mevcuttur.
- 8F MPO Fiber Loopback Modülü: MPO arayüzü olan alıcıları doğrular ve test eder - 40GBASE-SR4/CSR4 QSFP+ cihazları
- 12F MPO Fiber Loopback Modülü: MPO arayüzü olan alıcıları doğrular ve test eder - 40GBASESR4 QSFP+ veya 100GBASE-SR4 cihazları
- 24F MPO Fiber Loopback Modülü: MPO arayüzü olan alıcıları doğrular ve test eder - 100GBASESR10 CXP/CFP cihazları
Uygulamaları Test Et
MPO Loopback modülleri, iletim ve alım işlevlerini test etmek için döngülü sinyaller sağlar.Loopbacks, MPO alıcı arayüzlerinin Alıcılar (TX) ve Alıcılar (RX) konumlarını bağlar, MPO gövdelerine ve yama kablolarına bağlandığında optik ağ segmentlerinin yerleştirme kaybı (IL) testini kolaylaştırmak ve hızlandırmak.
Bağlantı standartları
MPO Tek Mod Referansı:IEC 61754-7
MPO Single Mode Konutları:
- SM APC: Yeşil bağlantılar + siyah boot (Standard Loss MPO)
- SM APC: Sarı konektörler + siyah bot (Süper düşük kaybı MPO)
MPO Multimode Referansı:IEC 61754-7
MPO Multimode Konut Ayrıntıları:
- OM1 ve OM2 PC: Beige konektörler + siyah bot (Standard Loss MPO)
- OM3 ve OM4 PC: Aqua konektörleri + siyah bot (Standard & Super düşük kaybı MPO)
- OM3 & OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MPO)
Uyum standartları:
• IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
• TIA-568-C'ye göre yapılandırılmış kablolama
• 10G Fiber Kanal Uyumlu
• 40G ve 100G IEEE 802.3
Malzemeler Ayrıntılar
Optik Özellikler
| Parametreler | Spesifikasyon |
|---|
| Elyaf Türü | Çoklu mod |
| Fiber çapı | 50/125um, 62.5/125um |
| Ekleme Kaybı | MM < 1.0dB |
| Geri dönüş kaybı | MM > 25dB |
| Gir-çek testi | 500 kez, IL < 0,5dB |
| Çalışma sıcaklığı | -40°C ila +80°C |
Fiber Optic Loopback Testleri
Bir döngü denemesi, bir iletişim cihazından bir sinyal göndermeyi ve düzgün işlevselliği doğrulamak veya hatalı ağ düğümlerinin sorunlarını gidermek için aynı cihaza tekrar döngülemeyi içerir.Optik döngüler, aynı bileşenin gönderme (Tx) ucundan gönderilen sinyali aynı bileşenin alıcı (Rx) ucuna döndürerek cihazların çalışma güvenilirliğini doğrulayabilir..
Başvurular
12F MPO-LC/SC/FC/ST Düz bağ kabloları 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 ve yüksek yoğunluklu veri merkezi uygulamaları için tasarlanmıştır.10/40/100G yüksek yoğunluklu veri merkezi ortamları için optimize edilmiş.
Tüm OMC MPO Bağlayıcıları Senko/Nissin/Sumitomo'dan tedarik edilir.
- Yüksek yoğunluklu ortamlara sahip Veri Merkezi uygulamaları
- Bina tesisatlarına lif
- Fiber ekipmanlarındaki iç bağlantı uygulamaları
İsimlendirme Kuralları ve Düzenleme Onaylaması
Bağlantı ve Fiber Kanalı
Polarite (Kanal Hizalama)
Alıcı Seçim Kılavuzu
Bir alıcı için bir döngü seçerken, konektör türünü, cila türünü ve kablo türünü göz önünde bulundurun. Aşağıdaki tablolar yaygın olarak kullanılan alıcı modülleri için seçim rehberliği sağlar:
Sonuçlar
Bu kılavuz, yaygın olarak kullanılan fiber optik alıcılar için özel fiber loopback seçenekleri sunar.uygun döngüler arayüz türünü anlayarak seçilebilir, fiziksel temas ve kablo tipi gereklilikleri.
Zion Communication'ın MPO Fiber Optic Loopback ürünleri
7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Modülü /Kablo
7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Modülü/Kablo
7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Modülü /Kablo
7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Modülü / Kablo
7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Modülü / Kablo
7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Modülü / Kablo
7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Modülü / Kablo
7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Modülü / Kablo
723602: ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Modülü / Kablo
7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Modülü / Kablo
7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Modülü / Kablo
7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Modülü / Kablo
7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Modülü / Kablo
7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Modülü / Kablo
7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Modülü / Kablo
7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Modülü / Kablo
7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Modülü / Kablo
7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Modülü / Kablo
Paketleme
Bu fiber optik kablolar, OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiş kolayca kullanılabilir, iyi korunan ambalajlarda paketlenmiştir.
Standart Karton Boyutları:
- 34 × 22 × 15 cm
- 44 × 34 × 24 cm
- 54 × 39 × 34 cm
Karton seçimi sipariş miktarına bağlıdır.
OEM/ODM Hizmetleri
Kişiselleştirme seçenekleri şunları içerir:
- Kablo rengi, baskı metni, kablo kabuğunun malzemesi, bağlantı rengi
- OEM Etiketi, Kimlik halkaları, kablo etiketleri, kutular, nakliye işaretleri
- Farklı kalite seviyeleri
