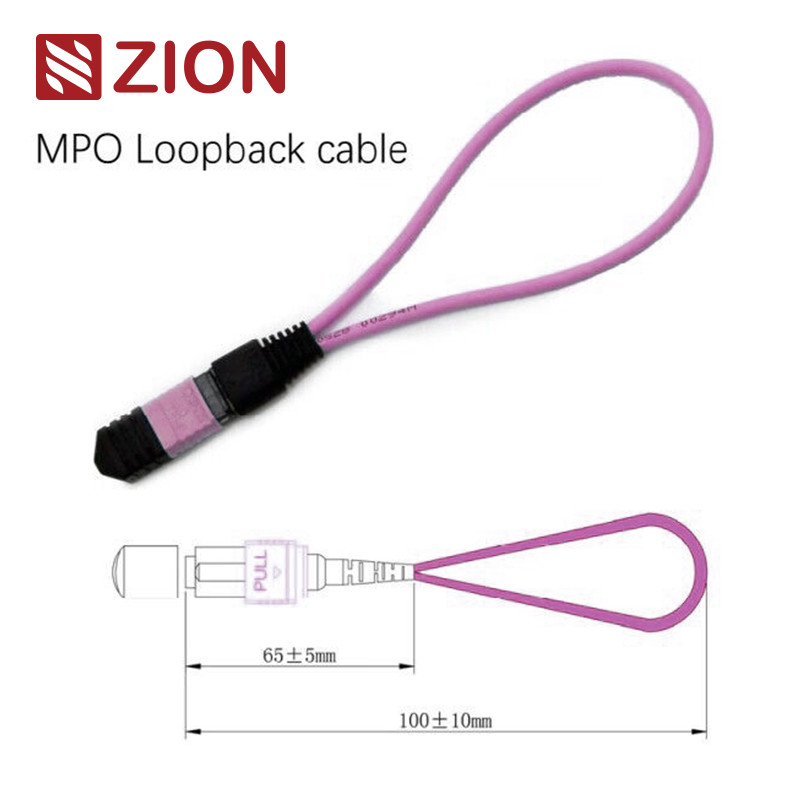

12 Fiber MPO OM4 Fiber Optic Loopback Modülü/Kablo
Zion Kodu ve Açıklaması
Zion Kodu:ZCM1127HXA1
Zion Açıklama:12F MPO OM4 Fiber Optic Loopback Modülü /Kablo
MPO döngüsü, aynı konektör içinde bir ışık yolu oluşturmak için bir MPO konektörüne sonlanan liflerin her iki ucunun da bulunduğu LOOPBACK yapılandırmasında MPO arka halka atlama hatlarını içerir.Bu cihazın fırlatma kapasitesini ve algılama hassasiyetini test etmeyi sağlar.Özellikle 40/100G ağ iletişiminde.çeşitli potansiyel sorunları bulmaya yardımcı olur ve fiber optik ağlardaki bireysel bileşenlerin veya arayüzlerin etkili bir şekilde test edilmesini ve değerlendirilmesini sağlar.
Optik fiber loopback devreleri, kapsamlı port testi için çeşitli fiber yapılandırmaları ile 8 çekirdekli, 12 çekirdekli ve 24 çekirdekli MPO konektörlerini barındırmak için birden fazla yapılandırmada mevcuttur.12F MPO Fiber Loopback Modülü, özellikle 40GBASE-SR4 QSFP+ veya 100GBASE-SR4 cihazları için MPO arayüzlerine sahip alıcıların doğrulanmasını ve test edilmesini sağlar..
MPO Loopback modülleri, iletim ve alım işlevlerini test etmek için döngülü bir sinyal sağlar.Loopbacks, MPO alıcı arayüzlerinin Transceivers (TX) ve Receivers (RX) konumlarını bağlamak için tasarlanmıştır.. MPO döngüleri, MPO gövdelerine ve yama kablolarına bağlandığında optik ağ segmentlerinin yerleştirme kaybı (IL) testini kolaylaştırır ve hızlandırır.
Bağlantılar Endüstriyel Standart
MPO Tek Mod Referansı:IEC 61754-7
MPO Single Mode Konutları:SM APC: Yeşil bağlantılar + siyah bot (Standard Loss MPO)
SM APC: Sarı bağlantılar + siyah bot (Süper düşük kaybı MPO)
MPO Multimode Referansı:IEC 61754-7
MPO Multimode Konut Ayrıntıları:
OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MPO)
OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard&Super düşük kaybı MPO)
OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MPO)
- IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
- 10G Fiber Kanalı Uyumlu
- 40G ve 100G IEEE 802.3
Malzemeler Ayrıntılar
Optik Özellikler
Fiber çapı:
50/125um, 62.5/125um
Gir-çek testi:
500 kere, IL<0.5dB
Çalışma sıcaklığı:
-40°C ~ +80°C
Fiber Optic Loopback Testleri
Bir döngü denemesi, bir iletişim cihazından bir sinyal göndermeyi ve düzgün işlevselliği doğrulamak veya hatalı ağ düğümlerinin sorunlarını gidermek için aynı cihaza tekrar döngülemeyi içerir.Fiber optik döngü denetimi için, optik döngüler, cihazların operasyonel güvenilirliğini doğruluyor.Aygıt tarafından yayılan sinyal, aynı bileşenin gönderme (Tx) ucundan alıcı (Rx) ucuna döner..
Başvurular
12F MPO-LC/SC/FC/ST Düz kemer kabloları, 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 ve yüksek yoğunluklu veri merkezi uygulamaları için tasarlanmıştır.10/40/100G yüksek yoğunluklu veri merkezi gereksinimleri için optimize edilmiş.
- Yüksek yoğunluklu ortamlara sahip Veri Merkezi uygulamaları
- Bina tesisatlarına lif
- Fiber ekipmanlarındaki iç bağlantı uygulamaları
İsimlendirme Kuralları ve Sipariş Onay Bilgisi
Bağlantı ve Fiber Kanalı
Polarite (Kanal Hizalama)
Belirli Alıcılar için Seçim Rehberi
Alıcı testi için bir döngü seçerken, konektör türünü, cila türünü ve kablo türü uyumluluğunu göz önünde bulundurun.Aşağıdaki tablolar yaygın olarak kullanılan alıcı modülleri için seçim rehberliği sağlar..
Sonuçlar
Bu kılavuz, en yaygın olarak kullanılan fiber optik alıcılar için özel fiber loopback seçeneklerini tartışır.uygun döngüler, arabirim tiplerini anlayarak seçilebilir., fiziksel temas gereksinimleri ve kablo özellikleri.
Zion İletişim'in Sıcak MPO Fiber Optic Loopback Ürünleri
- 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Modülü/Kablo
- 7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Modülü/Kablo
- 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Modülü/Kablo
- 7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Modülü/Kablo
- 7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Modülü/Kablo
- 7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Modülü/Kablo
- 7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Modülü/Kablo
- 7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Modülü/Kablo
- 7236021 ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Modülü/Kablo
- 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Modülü/Kablo
- 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Modülü/Kablo
- 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Modülü/Kablo
- 7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Modülü/Kablo
- 7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Modülü/Kablo
- 7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Modülü/Kablo
- 7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Modülü/Kablo
- 7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Modülü/Kablo
- 7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Modülü/Kablo
Paketleme
Bu fiber optik kablolar, OMC tarafından standart olarak etiketlenmiş ve işaretlenmiş, kolayca kullanılabilen, iyi korunan ambalajlarda paketlenmiştir.Karton seçimi sipariş miktarına bağlıdırÖzel ambalaj seçenekleri mevcuttur.
OEM/ODM Hizmetleri
Kişiselleştirme hizmetleri:
- Kablo rengi, baskı metni, kablo kabuğu malzemesi, bağlantı rengi
- OEM etiketleri, kimlik halkaları, kablo etiketleri, kutular, nakliye işaretleri
- Özel gereksinimleri karşılamak için farklı kalite seviyeleri
