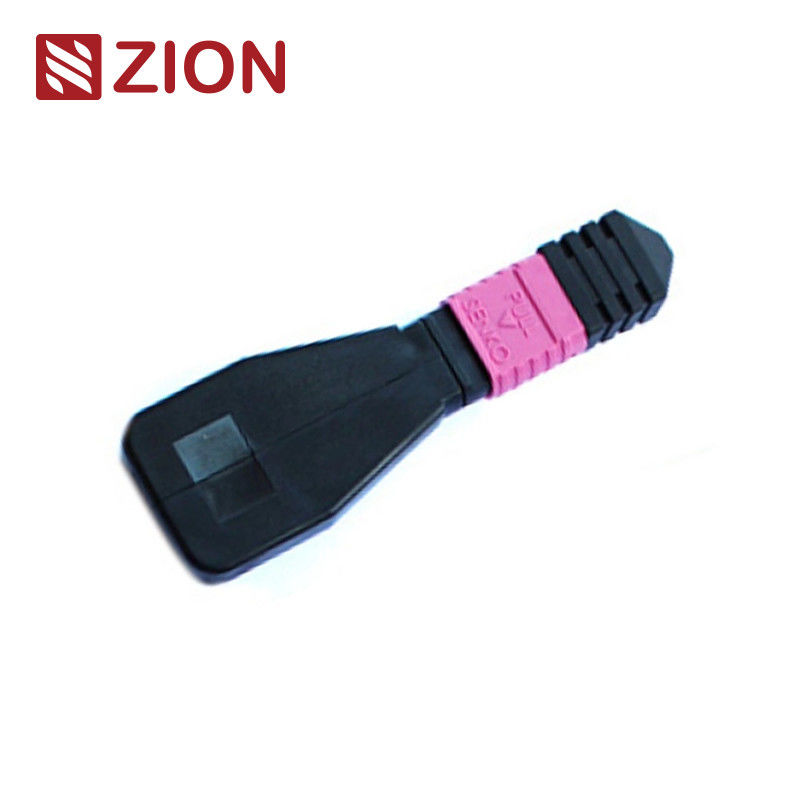

24 Fiber MPO OM4 Fiber Optik Geri Döngü Modülü / Kablo
40G/100G veri merkezi ortamlarında ağ ekipmanlarının test edilmesi ve doğrulanması için tasarlanmış yüksek performanslı MPO OM4 fiber optik geri döngü modülü.
Ürün Tanımlaması
Siyon Kodu:ZCM1117HXA1
Siyon Açıklaması:8F MPO OM4 Fiber Optik Geri Döngü Modülü / Kablo
Ürüne Genel Bakış
MPO geridöngü, LOOPBACK konfigürasyonunda MPO arka halka atlama çizgilerini içerir ve aynı konektör içinde tam bir ışık yolu oluşturmak için fiberin her iki ucunu bir MPO konektörüne bağlar. Bu, özellikle 40/100G ağ iletişimlerinde cihaz başlatma kapasitesinin ve alım hassasiyetinin kapsamlı test edilmesini sağlar.
Bu geridöngüler, sinyalleri kaynağa geri göndererek çeşitli ağ olaylarını etkili bir şekilde tespit eder ve fiber optik ağlardaki bireysel bileşenlerin veya arayüzlerin güvenilir şekilde test edilmesini ve değerlendirilmesini sağlar.
Yapılandırma Seçenekleri
Belirli test portu gereksinimlerini karşılamak üzere çeşitli fiber konfigürasyonlarına sahip 8 çekirdekli, 12 çekirdekli ve 24 çekirdekli MPO konektörlerini barındıracak çoklu fiber optik devre konfigürasyonlarında mevcuttur.
- 8F MPO Fiber Geri Döngü Modülü:MPO arayüzlü alıcı-vericileri doğrular ve test eder - 40GBASE-SR4/CSR4 QSFP+ cihazları
- 12F MPO Fiber Geri Döngü Modülü:MPO arayüzlü alıcı-vericileri doğrular ve test eder - 40GBASE-SR4 QSFP+ veya 100GBASE-SR4 cihazları
- 24F MPO Fiber Geri Döngü Modülü:MPO arayüzlü alıcı-vericileri doğrular ve test eder - 100GBASE-SR10 CXP/CFP cihazları
Test Uygulamaları
MPO Geri Döngü modülleri, hem iletim hem de alma işlevlerini test etmek için döngülü sinyaller sağlar. Test ortamlarında, özellikle paralel optik 40G ve 100G ağlarında yaygın olarak kullanılır.
Geri döngüler, MPO alıcı-verici arayüzlerinin Alıcı-Vericileri (TX) ve Alıcıları (RX) konumlarını bağlamak için özel olarak tasarlanmıştır. MPO devrelerine ve bağlantı uçlarına bağlanarak optik ağ bölümlerinin Ekleme Kaybı (IL) testini kolaylaştırır ve hızlandırır.
Bağlayıcı Standartları
MPO Tekli Mod
Referans:IEC 61754-7
Konut Detayları:
- SM APC: Yeşil konektörler + siyah önyükleme (Standart Kayıp MPO)
- SM APC: Sarı konektörler + siyah önyükleme (Süper düşük kayıplı MPO)
MPO Çok Modlu
Referans:IEC 61754-7
Konut Detayları:
- OM1 ve OM2 PC: Bej konektörler + siyah önyükleme (Standart Kayıp MPO)
- OM3 ve OM4 PC: Aqua konnektörler + siyah önyükleme (Standart ve Süper düşük kayıplı MPO)
- OM3 ve OM4 PC: Heather Violet konektörleri + siyah önyükleme (Standart kayıp MPO)
IEC Standardı IEC-61754-7 ile uyumludur; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-568-C'ye göre yapısal kablolama için TIA-604-5(FOCIS5)
10G Fiber Kanal Uyumlu
40G ve 100G IEEE 802.3 Uyumlu
Malzeme Detayları
Optik Özellikler
| Parametre |
Şartname |
| Elyaf Tipi |
Çok modlu |
| Elyaf Çapı |
50/125um, 62,5/125um |
| Ekleme Kaybı |
MM < 1.0dB |
| İade Kaybı |
MM > 25dB |
| Ekleme-Çekme Testi |
500 kez, IL <0,5dB |
| Çalışma Sıcaklığı |
-40°C ile +80°C arası |
Fiber Optik Geri Döngü Testi
Geridöngü testi, bir iletişim cihazından bir sinyal göndermeyi ve düzgün işlevselliği doğrulamak veya arızalı ağ düğümlerindeki sorunları gidermek için onu aynı cihaza geri döndürmeyi içerir.
Fiber optik geri döngü testi için optik geri döngüler, cihazların operasyonel güvenilirliğini doğrular. Veri iletimi için fiber optik geridöngü kabloları veya modülleri kullanılarak, cihaz tarafından yayılan sinyal, aktif bir bileşenin iletim (Tx) ucundan aynı bileşenin alma (Rx) ucuna geri döndürülür.
Uygulamalar
12F MPO-LC/SC/FC/ST Düz kablo demeti Kabloları, 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 ve yüksek yoğunluklu veri merkezi uygulamaları için tasarlanmıştır. 10/40/100G yüksek yoğunluklu veri merkezi gereksinimleri için optimize edilmiştir.
Tüm OMC MPO Konektörleri Senko/Nissin/Sumitomo'dan temin edilmektedir. MPO Fiber Bağlantı Kabloları üç ana alanda kullanılan yüksek yoğunluklu kablo düzenekleridir:
- Yüksek yoğunluklu ortamlara sahip Veri Merkezi uygulamaları
- Bina Tesisatlarına Fiber
- Fiber ekipman içindeki dahili konnektör uygulamaları
Adlandırma Kuralları ve Sipariş Onayı
Konektör ve Fiber Kanal
Polarite (Kanal Hizalaması)
Alıcı-Verici Seçim Kılavuzu
Belirli alıcı-vericiler için geri döngü seçerken konnektör tipini, cila tipini ve kablo tipi uyumluluğunu göz önünde bulundurun. Aşağıdaki tablolar yaygın olarak kullanılan alıcı-verici modülleri için seçim kılavuzu sağlar.
Bu kılavuz, en sık kullanılan fiber optik alıcı-vericiler için belirli fiber geri döngü seçeneklerini kapsar. Bahsedilmeyen diğer alıcı-verici modülleri için seçim, arayüz tipi, fiziksel temas gereksinimleri ve kablo tipi spesifikasyonları incelenerek belirlenebilir.
Zion Communication Sıcak MPO Fiber Optik Geri Döngü Ürünleri
7236013 ZCM1111HXA: 8F MPO SM Fiber Optik Geri Döngü Modülü/Kablo
7236014 ZCM1121HXA: 12F MPO SM Fiber Optik Geri Döngü Modülü/Kablo
7236015 ZCM1141HXA: 24F MPO SM Fiber Optik Geri Döngü Modülü/Kablo
7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optik Geri Döngü Modülü/Kablo
7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optik Geri Döngü Modülü/Kablo
7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optik Geri Döngü Modülü/Kablo
7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optik Geri Döngü Modülü/Kablo
7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optik Geri Döngü Modülü/Kablo
7236021 ZCM1147HXA: 24F MPO OM4 Fiber Optik Geri Döngü Modülü/Kablo
7236022 ZCM2111HXA: 8F MTP SM Fiber Optik Geri Döngü Modülü/Kablo
7236023 ZCM2121HXA: 12F MTP SM Fiber Optik Geri Döngü Modülü/Kablo
7236024 ZCM2141HXA: 24F MTP SM Fiber Optik Geri Döngü Modülü/Kablo
7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optik Geri Döngü Modülü/Kablo
7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optik Geri Döngü Modülü/Kablo
7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optik Geri Döngü Modülü/Kablo
7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optik Geri Döngü Modülü/Kablo
7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optik Geri Döngü Modülü/Kablo
7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optik Geri Döngü Modülü/Kablo
Ambalajlama
Bu fiber optik kablolar, standart olarak OMC tarafından etiketlenen ve işaretlenen, kolay taşınabilen, iyi korunan kaplarda paketlenir.
Standart Karton Boyutları:
- 34×22×15cm
- 44×34×24 cm
- 54×39×34 cm
Karton seçimi sipariş miktarına bağlıdır. Özel paketleme seçenekleri mevcuttur.
OEM/ODM Hizmetleri
Aşağıdakileri içeren özelleştirme seçenekleri mevcuttur:
- Kablo rengi, baskı metni, kablo kılıfı malzemesi, konnektör renkleri
- OEM Etiketler, Kimlik halkaları, kablo etiketleri, kutular, nakliye işaretleri
- Özel gereksinimleri karşılamak için farklı kalite seviyeleri
