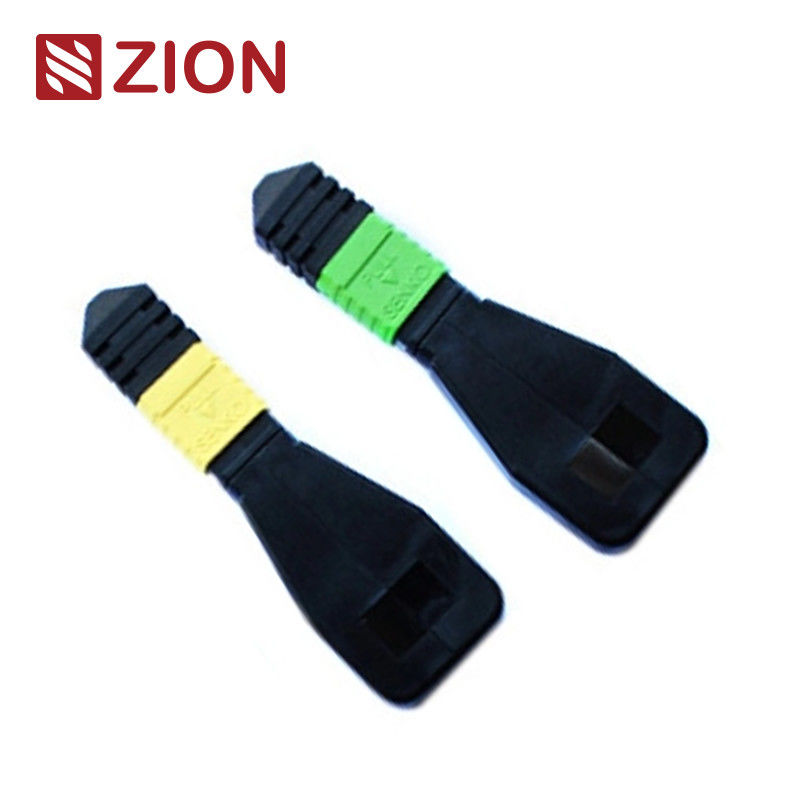

8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo

8 Fibers MTP Singlemode Fiber Optic Loopback Module /Cable
8 Fibers MTP Singlemode Fiber Optic Loopback Module /Cable
Temel bilgi
Menşe yeri: Çin
Marka adı: HELLOSIGNAL® OR OEM
Min sipariş miktarı: 50 PARÇA
Ambalaj bilgileri: 10 Adet / Poşet
Teslim süresi: Depozitoyu aldıktan sonra normalde 25 gün.
Ödeme koşulları: T/T
Yetenek temini: limit yok
En iyi fiyat Şimdi başvurun
Detay Bilgi
Fiber çapı: 9/125um Ekleme Kaybı: SM(G657A1)＜1.0dB
Geri dönüş kaybı: SM>50dB Tak-Çek Testi: 600 katın üzerinde, IL＜0.5dB
Çalışma Sıcaklığı (℃): -40℃~ +80℃

Ürün Açıklaması

8F MTP SM Fiber Optic Loopback Modülü / Kablo


8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 0



Zion Kodu ve Açıklaması



Zion Kodu: ZCM1117HXA1
Zion Tanımı: 8F MPO OM4 Fiber Optic Loopback Modülü / Kablo



MTP döngüsü, LOOPBACK'taki MPO arka halka atlama hattını içerir ve aynı konektördeki ışık yoluna ulaşmak için fiber'in her iki ucunu bir MPO konektörüne yerleştirir.Cihazın fırlatma kapasitesi ve alıcı hassasiyeti, özellikle 40/100G ağ iletişiminde,Fiber ağında tek bir bileşen veya ara yüzünün etkili test ve değerlendirilmesine ulaşmak için sinyalleri iade ederek çeşitli potansiyel olayları tespit edebilir.

8 çekirdekli, 12 çekirdekli ve 24 çekirdekli MPO konektörüne ve testteki portu adapte etmek için birkaç fiber fiber konfigürasyonuna sahip optik fiber devresinin birçok konfigürasyonu vardır.8F MPO Fiber Loopback Modülü, MPO arayüzü ‡ 40GBASE-SR4/CSR4 QSFP+ cihazlarına sahip alıcıların doğrulanmasını ve test edilmesini sağlar.. 12F MPO Fiber Loopback Modülü, MPO arayüzü ‡ 40GBASESR4 QSFP + veya 100GBASE-SR4 cihazlarına sahip alıcıların doğrulanmasını ve test edilmesini sağlar.24F MPO Fiber Loopback Modülü, MPO arayüzüne sahip alıcıların doğrulanmasına ve test edilmesine izin verir. 100GBASESR10 CXP / CFP cihazları.

MTP Loopback modülleri, iletim ve alım işlevlerini test etmek için döngülü bir sinyal sağlar.Loopbacks, MPO alıcı arayüzlerinin Transceivers (TX) ve Receivers (RX) konumlarını bağlamak için inşa edilmiştir.MPO döngüleri, MPO gövdelerine / yama kablolarına bağlanarak optik ağ segmentlerinin IL testini kolaylaştırabilir ve hızlandırabilir.

OMC, MPO ağ bileşenleri ve sistemlerinin yakılması ve test edilmesi için bir dizi MPO fiber optik loopback montajı sunar.Bu MPO Loopback Assemblies, ağ ekipmanlarının verici kapasitesini ve alıcı hassasiyetini etkili bir şekilde test etmek için kullanılır.Özellikle telekom ve datacom gereksinimleri için, bu uygulamalar için mevcut en yüksek yoğunluk için kompakt bir kaplamada paketlenirler.




Bağlantılar “Endüstriyel Standart”

MPO Tek ModReferans:IEC 61754-7

MPO Tek ModKonaklama ayrıntıları:SM APC: Yeşil konektörler + siyah bot (Standard Loss MPO)
SM APC: Sarı bağlantılar+siyah bot (Süper düşük kaybı MPO)

MPO MultimodeReferans:IEC 61754-7

MPO MultimodeKonaklama ayrıntıları:OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MPO)
OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard&Super düşük kaybı MPO)
OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MPO)

  • IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
  • 10G Fiber Kanalı Uyumlu
  • 40G ve 100G IEEE 802.3



Malzeme ayrıntıları



8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 1





Optik Özellikler

Parametreler
Fiber Türü: Tek mod
Fiber çapı: 9/125um
Ekleme kaybı: SM ((G657A1) <1.0dB
Geri dönüş kaybı: SM>50dB
Ekleme-çekiş testi: 600'den fazla kez, IL<0.5dB
Çalışma sıcaklığı: -40°C ~ +80°C







Fiber Optic Loopback Testleri

Tipik olarak, a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkFiber optik döngü denetimi için, cihazın operasyonel güvenilirliğini doğrulamak için optik döngüler kullanılır.Veri iletimi için fiber optik loopback kablosu veya fiber optik loopback modülü kullanmak, cihaz tarafından yayılan sinyal, aktif bir bileşenin gönderme (Tx) ucundan aynı bileşenin alıcı (Rx) ucuna döndürülür.







Uygulama

Pratik uygulama söz konusu olduğunda, fiber optik loopback testi genellikle fiber optik alıcıları kontrol etmek için kullanılır.Transceiver ışık sinyalini almak ve iletmek için iki portu olduğundan, hala çalışıp çalışmadıklarını görmek için portları test etmek gerekir. Böylece, optik fiber loopback testi, alıcı bakımı için en uygun yoldur.Test süreci ile lazer sinyali yönlendirme ile verici portu geri alıcı portuDaha sonra iletilmiş desen, aynı olduğundan ve hata olmadığından emin olmak için alınan desenle karşılaştırılır.

  • 40G veya 100G MPO/MPO arabirim alıcıları ile yerleştirilmiş
  • Loopback Modülü, fiber optik ağ ekipmanlarının iletim kapasitesini ve alıcı hassasiyetini test etmek için kullanılabilir.






8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 2









İsimlendirme Kuralları ve Sipariş Onay Bilgisi:

8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 3











Bağlantı Fiber Kanalı



8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 4



Polarite (Kanal Hizalama)



8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 5





Belirli Bir Alıcı için Hangisini Seçmeliyiz?

Alıcı ve döngü arkasının ortak özelliklerini göz önünde bulundurarak, alıcı için bir döngü arkası seçerken konektör türünü, cila türünü ve kablo türünü düşünmeliyiz.En çok kullanılan bazı alıcı modülleri için seçim kılavuzu aşağıdaki tablolarda özetlenmiştir..

8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 6

8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 7


Sonuçlar

Bu yazıda en yaygın kullanılan fiber optik alıcılar için belirli fiber loopback seçenekleri tartışılır.Ayrıca, arayüz türü hakkında ayrıntılar alarak onun için uygun bir döngü nasıl seçileceğini bilebiliriz., fiziksel temas ve kablo türü.










Zion İletişim'in Sıcak MPO Fiber Optic Loopback

  • 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Modülü / Kablo
  • 7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Modülü/Kablo
  • 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Modülü /Kablo
  • 7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Modülü / Kablo
  • 7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Modülü /Kablo
  • 7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Modülü / Kablo
  • 7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Modülü / Kablo
  • 7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Modülü /Kablo
  • 723602: ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Modülü / Kablo
  • 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Modülü / Kablo
  • 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Modülü / Kablo
  • 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Modülü / Kablo
  • 7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Modülü / Kablo
  • 7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Modülü / Kablo
  • 7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Modülü / Kablo
  • 7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Modülü / Kablo
  • 7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Modülü / Kablo
  • 7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Modülü / Kablo







Paketleme

Bu kolay alınan ve iyi korunan fiber optik kablo paketi OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir.

Standart karton boyutu: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Hangi kartonun kullanılacağı malların Kty'sine bağlıdır.

Paketleme özelleştirilebilir.







8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 8











Sizin için OEM / ODM hizmeti

  • Kablo rengi, baskı kelimesi, kablo kabuğunun malzemesi, bağlantıların rengi
  • OEM Etiketi, Kimlik halkaları, kablolar etiketi,Kutu, nakliye işaretleri
  • Farklı kalite düzeyleri.

8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 9

 8F MPO (erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu Optik Ağ,MPO-MTP (Erkek) -LC Fan-out 0.9mm,MTP/MPO,Optik bileşenler
8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 10

 12F MPO (erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu Optik Ağ,MPO-MTP (Erkek) -LC Fan-out 0.9mm,MTP/MPO,Optik bileşenler
8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 11

 24F MPO ((erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu Optik Ağ,MPO-MTP (Erkek) -LC Fan-out 0.9mm,MTP/MPO,Optik bileşenler
8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 12

 8F MTP ((erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu Optik Ağ,MPO-MTP (Erkek) -LC Fan-out 0.9mm,MTP/MPO,Optik bileşenler
8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 10

 12F MTP (erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu Optik Ağ,MPO-MTP (Erkek) -LC Fan-out 0.9mm,MTP/MPO,Optik bileşenler
8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 14

 24F MTP (erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu Optik Ağ,MPO-MTP (Erkek) -LC Fan-out 0.9mm,MTP/MPO,Optik bileşenler
8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 15

 8F MPO SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları Optik Ağ,MPO-MTP-LC Düz kemer Kablolar 2.0mm,MTP/MPO,Optik bileşenler
8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 16

 12F MPO SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları Optik Ağ,MPO-MTP-LC Düz kemer Kablolar 2.0mm,MTP/MPO,Optik bileşenler
8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 17 24F MPO SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları Optik Ağ,MPO-MTP-LC Düz kemer Kablolar 2.0mm,MTP/MPO,Optik bileşenler
8 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 18 8F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları Optik Ağ,MPO-MTP-LC Düz kemer Kablolar 2.0mm,MTP/MPO,Optik bileşenler
