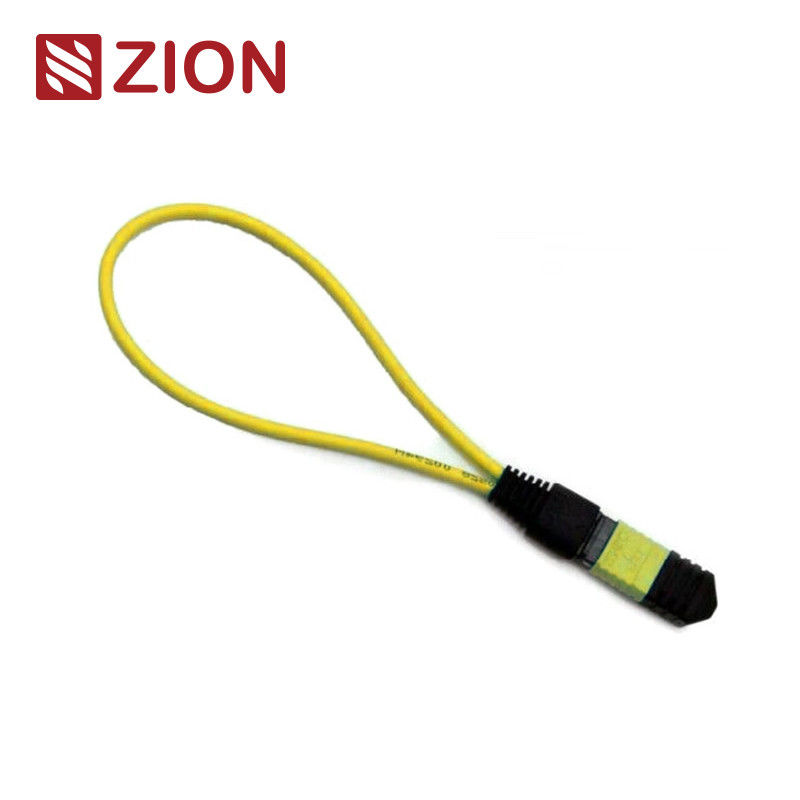

12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo

12 Fiber MTP Singlemode Fiber Optic Loopback Module /Cable
12 Fiber MTP Singlemode Fiber Optic Loopback Module /Cable
Temel bilgi
Menşe yeri: Çin
Marka adı: HELLOSIGNAL® OR OEM
Min sipariş miktarı: 50 PARÇA
Ambalaj bilgileri: 10 Adet / Poşet
Teslim süresi: Depozitoyu aldıktan sonra normalde 25 gün.
Ödeme koşulları: T/T
Yetenek temini: limit yok
En iyi fiyat Şimdi başvurun
Detay Bilgi
Fiber çapı: 9/125um Ekleme Kaybı: SM(G657A1)＜1.0dB
Geri dönüş kaybı: SM>50dB Tak-Çek Testi: 600 katın üzerinde, IL＜0.5dB
Çalışma Sıcaklığı (℃): -40℃~ +80℃

Ürün Açıklaması

12F MTP SM Fiber Optic Loopback Modülü / Kablo



12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 0



Zion Kodu ve Açıklaması



Zion Kodu: ZCM2121HXA1
Zion Tanımı: 12F MTP SM Fiber Optic Loopback Modülü / Kablo



MTP döngüsü, LOOPBACK'taki MPO arka halka atlama hattını içerir ve aynı konektördeki ışık yoluna ulaşmak için fiber'in her iki ucunu bir MPO konektörüne yerleştirir.Cihazın fırlatma kapasitesi ve alıcı hassasiyeti, özellikle 40/100G ağ iletişiminde,Fiber ağında tek bir bileşen veya ara yüzünün etkili test ve değerlendirilmesine ulaşmak için sinyalleri iade ederek çeşitli potansiyel olayları tespit edebilir.

8 çekirdekli, 12 çekirdekli ve 24 çekirdekli MTP konektörüne ve testteki portu adapte etmek için birkaç fiber fiber konfigürasyonuna sahip optik fiber devresinin birçok konfigürasyonu vardır.8F MTP Fiber Loopback Modülü, MTP arayüzüne sahip transceiverlerin doğrulanmasını ve test edilmesini sağlar. 40GBASE-SR4/CSR4 QSFP+ cihazları. 12F MTP Fiber Loopback Modülü, MTP arayüzü ‡ 40GBASESR4 QSFP + veya 100GBASE-SR4 cihazlarına sahip alıcıların doğrulanmasını ve test edilmesini sağlar.24F MTP Fiber Loopback Modülü, MPO arayüzüne sahip alıcıların doğrulanmasına ve test edilmesine izin verir. 100GBASESR10 CXP / CFP cihazları.

MTP Loopback modülleri, iletim ve alım işlevlerini test etmek için döngülü bir sinyal sağlar.Loopbacks, MTP alıcı arayüzlerinin Alıcılar (TX) ve Alıcılar (RX) konumlarını bağlamak için inşa edilmiştirMTP döngüleri, MTP gövdelerine / yama kablolarına bağlanarak optik ağ segmentlerinin IL testini kolaylaştırabilir ve hızlandırabilir.

OMC, MTP ağ bileşenleri ve sistemlerinin yakılması ve test edilmesi için bir dizi MTP fiber optik loopback montajı sunar.Bu MTP Loopback Assemblies, ağ ekipmanlarının verici kapasitesini ve alıcı hassasiyetini etkili bir şekilde test etmek için kullanılır.Özellikle telekom ve datacom gereksinimleri için, bu uygulamalar için mevcut en yüksek yoğunluk için kompakt bir kaplamada paketlenirler.




Bağlantılar “Endüstriyel Standart”

MPO Tek ModReferans:IEC 61754-7

MPO Tek ModKonaklama ayrıntıları:SM APC: Yeşil konektörler + siyah bot (Standard Loss MPO)
SM APC: Sarı bağlantılar+siyah bot (Süper düşük kaybı MPO)

MPO MultimodeReferans:IEC 61754-7

MPO MultimodeKonaklama ayrıntıları:OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MPO)
OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard&Super düşük kaybı MPO)
OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MPO)

  • IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
  • 10G Fiber Kanalı Uyumlu
  • 40G ve 100G IEEE 802.3




Malzeme ayrıntıları

12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 1





Optik Özellikler

Parametreler
Fiber Türü: Multimode
Fiber çapı: 50/125um, 62.5/125um
Ekleme kaybı: MM<1.0dB
Geri dönüş kaybı: MM>25dB
Giriş-çekiş testi: 500 kere, IL<0.5dB
Çalışma sıcaklığı: -40°C ~ +80°C







Fiber Optic Loopback Testleri

Tipik olarak, a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkFiber optik döngü denetimi için, cihazın operasyonel güvenilirliğini doğrulamak için optik döngüler kullanılır.Veri iletimi için fiber optik loopback kablosu veya fiber optik loopback modülü kullanmak, cihaz tarafından yayılan sinyal, aktif bir bileşenin gönderme (Tx) ucundan aynı bileşenin alıcı (Rx) ucuna döndürülür.





Uygulama

12F MPO- LC/SC/FC/ST 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 ve yüksek yoğunluklu veri merkezi için tasarlanmış düz bağ kabloları. 10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.
Tüm OMC'nin MPO Bağlayıcıları Senko / Nissin / Sumitomo'dan. MPO Fiber Patch Cord, genellikle üç alanda kullanılan bir tür yüksek yoğunluklu kablo montajıdır.



  • Yüksek yoğunluk derecesi ortamı ile Veri Merkezi uygulaması
  • Binaya optik fiber
  • Fiber ekipmanlarında iç bağlantı uygulaması.




12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 2









İsimlendirme Kuralları ve Sipariş Onay Bilgisi:

12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 3











Bağlantı Fiber Kanalı

12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 4



Polarite (Kanal Hizalama)



12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 5





Belirli Bir Alıcı için Hangisini Seçmeliyiz?

Alıcı ve döngü arkasının ortak özelliklerini göz önünde bulundurarak, alıcı için bir döngü arkası seçerken konektör türünü, cila türünü ve kablo türünü düşünmeliyiz.En çok kullanılan bazı alıcı modülleri için seçim kılavuzu aşağıdaki tablolarda özetlenmiştir..

12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 6

12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 7


Sonuçlar

Bu yazıda en yaygın kullanılan fiber optik alıcılar için belirli fiber loopback seçenekleri tartışılır.Ayrıca, arayüz türü hakkında ayrıntılar alarak onun için uygun bir döngü nasıl seçileceğini bilebiliriz., fiziksel temas ve kablo türü.








Zion İletişim'in Sıcak MPO Fiber Optic Loopback

  • 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Modülü / Kablo
  • 7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Modülü/Kablo
  • 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Modülü /Kablo
  • 7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Modülü / Kablo
  • 7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Modülü /Kablo
  • 7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Modülü / Kablo
  • 7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Modülü / Kablo
  • 7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Modülü /Kablo
  • 723602: ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Modülü / Kablo
  • 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Modülü / Kablo
  • 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Modülü / Kablo
  • 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Modülü / Kablo
  • 7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Modülü / Kablo
  • 7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Modülü / Kablo
  • 7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Modülü / Kablo
  • 7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Modülü / Kablo
  • 7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Modülü / Kablo
  • 7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Modülü / Kablo





Paketleme

Bu kolay alınan ve iyi korunan fiber optik kablo paketi OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir.

Standart karton boyutu: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Hangi kartonun kullanılacağı malların Kty'sine bağlıdır.

Paketleme özelleştirilebilir.







12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 8











Sizin için OEM / ODM hizmeti

  • Kablo rengi, baskı kelimesi, kablo kabuğunun malzemesi, bağlantıların rengi
  • OEM Etiketi, Kimlik halkaları, kablolar etiketi,Kutu, nakliye işaretleri
  • Farklı kalite düzeyleri.

12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 9

 8F MPO (erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu Optik Ağ,MPO-MTP (Erkek) -LC Fan-out 0.9mm,MTP/MPO,Optik bileşenler
12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 10

 12F MPO (erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu Optik Ağ,MPO-MTP (Erkek) -LC Fan-out 0.9mm,MTP/MPO,Optik bileşenler
12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 11

 24F MPO ((erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu Optik Ağ,MPO-MTP (Erkek) -LC Fan-out 0.9mm,MTP/MPO,Optik bileşenler
12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 12

 8F MTP ((erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu Optik Ağ,MPO-MTP (Erkek) -LC Fan-out 0.9mm,MTP/MPO,Optik bileşenler
12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 10

 12F MTP (erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu Optik Ağ,MPO-MTP (Erkek) -LC Fan-out 0.9mm,MTP/MPO,Optik bileşenler
12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 14

 24F MTP (erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu Optik Ağ,MPO-MTP (Erkek) -LC Fan-out 0.9mm,MTP/MPO,Optik bileşenler
12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 15

 8F MPO SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları Optik Ağ,MPO-MTP-LC Düz kemer Kablolar 2.0mm,MTP/MPO,Optik bileşenler
12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 16

 12F MPO SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları Optik Ağ,MPO-MTP-LC Düz kemer Kablolar 2.0mm,MTP/MPO,Optik bileşenler
12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 17 24F MPO SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları Optik Ağ,MPO-MTP-LC Düz kemer Kablolar 2.0mm,MTP/MPO,Optik bileşenler
12 Fiber MTP Tek Modlu Fiber Optik Geri Döngü Modülü / Kablo 18 8F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları Optik Ağ,MPO-MTP-LC Düz kemer Kablolar 2.0mm,MTP/MPO,Optik bileşenler
