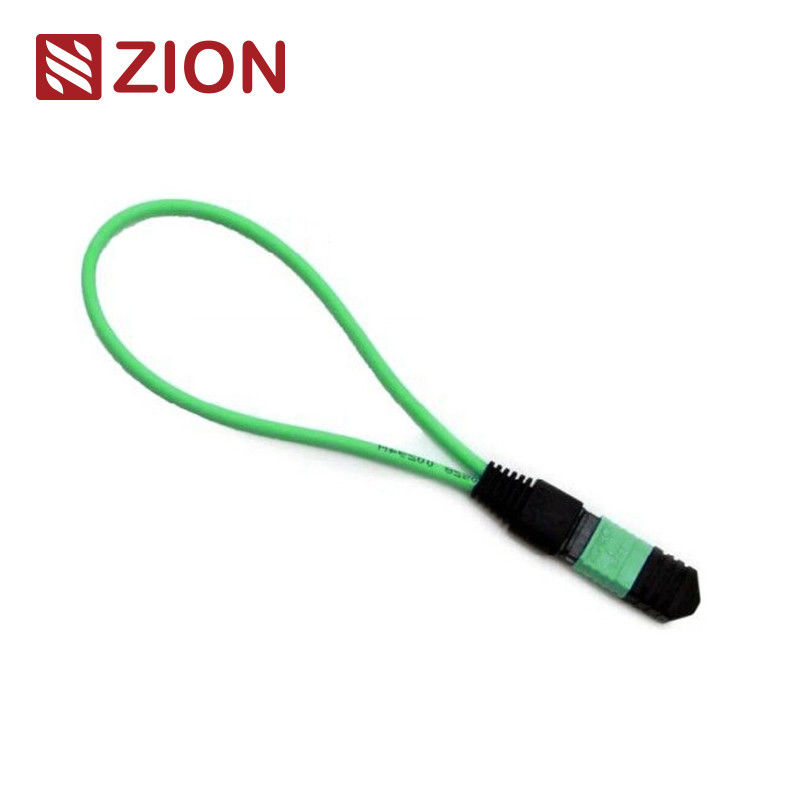

24 Fiber MTP 40G / 100G Ağları için Yüksek Geri Dönüş Kaybıyla Tek Modelli Fiber Optic Loopback Modülü

MTP döngüsü, aynı konektörün içinde biten liflerin her iki ucunda bir MTP konektörü içermektedir ve döngülü bir ışık yolu oluşturur.Bu yapılandırma cihazın başlatma kapasitesinin ve alıcı hassasiyetinin test edilmesini sağlar., özellikle 40/100G ağ iletişiminde.Çeşitli ağ fenomenlerini tanımlamaya yardımcı olur ve fiber optik ağlardaki bireysel bileşenlerin veya arayüzlerin etkili test ve değerlendirilmesini kolaylaştırır..

Farklı test portu gereksinimlerine uyum sağlamak için birden fazla fiber yapılandırması ile 8 çekirdekli, 12 çekirdekli ve 24 çekirdekli MTP konektörlerini barındıran çeşitli yapılandırmalarda mevcuttur.24F MTP Fiber Loopback Modülü, özellikle MTP arayüzüne sahip alıcıların doğrulanmasını ve test edilmesini sağlar - 100GBASESR10 CXP / CFP cihazları.

MTP Loopback modülleri, iletim ve alım işlevlerini test etmek için döngülü bir sinyal sağlar.Loopbacks, MTP alıcı alıcı arayüzlerinin Alıcı (TX) ve Alıcı (RX) konumlarını bağlamak için tasarlanmıştır.Bu modüller, optik ağ segmentlerinin MTP köklerine ve yama kablolarına bağlanarak IL testini kolaylaştırır ve hızlandırır.

MTP Tek Mod Referansı:EIA/TIA-604-5
MTP Tek modlu konaklama ayrıntıları:SM APC: Yeşil konektörler + siyah bot (Standard Loss MTP)
SM APC: Sarı bağlantılar + siyah bot (Süper düşük kaybı MTP)

Uyum standartları:

• IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
• TIA-568-C için yapılandırılmış kablolama
• 10G Fiber Kanalı Uyumlu
• 40G ve 100G IEEE 802.3

Bir döngü denemesi, bir iletişim cihazından bir sinyal göndermeyi ve düzgün işlevselliği doğrulamak veya hatalı ağ düğümlerinin sorunlarını gidermek için aynı cihaza tekrar döngülemeyi içerir.Fiber optik uygulamalar için, optik döngüler cihazların operasyonel güvenilirliğini doğrular.Aygıt tarafından yayılan sinyal, aynı bileşenin gönderme (Tx) bağlantı noktasından geri alım (Rx) bağlantı noktasına dönüştürülür..

Fiber optik döngü testleri genellikle fiber optik alıcıları kontrol etmek için kullanılır. Alıcıların ışık sinyallerini almak ve iletmek için ayrı portları olduğundan,Bu limanları test etmek, operasyonun devamını sağlamak için çok önemlidir.. Loopback testi, alıcının bakımı için en uygun yöntemi sağlar. Test süreci, lazer sinyalini göndericiden alıcıya yönlendirir.sonra aynı ve hata içermeyen doğrulama için alınan desen ile iletilmiş desen karşılaştırır.

• 40G veya 100G MPO/MTP arabirim alıcıları ile yerleştirilmiş
• Fiber optik ağ ekipmanlarının iletim kabiliyetini ve alıcı hassasiyetini test etmek için kullanılır

• 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Modülü/Kablo
• 7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Modülü/Kablo
• 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Modülü/Kablo
• 7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Modülü/Kablo
• 7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Modülü/Kablo
• 7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Modülü/Kablo
• 7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Modülü/Kablo
• 7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Modülü/Kablo
• 723602: ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Modülü/Kablo
• 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Modülü/Kablo
• 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Modülü/Kablo
• 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Modülü/Kablo
• 7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Modülü/Kablo
• 7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Modülü/Kablo
• 7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Modülü/Kablo
• 7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Modülü/Kablo
• 7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Modülü/Kablo
• 7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Modülü/Kablo

Bu fiber optik kablolar, varsayılan olarak OMC etiketi ile kolayca kullanılabilen, iyi korunan ambalajlarda paketlenir. Standart karton boyutları 34*22*15 cm, 44*34*24 cm ve 54*39*34 cm'dir.Kullanılan özel karton mal miktarına bağlıdır.Özel ambalaj seçenekleri mevcuttur.

Kişiselleştirme seçenekleri şunları içerir:

• Kablo rengi, baskı metni, kablo kabuğu malzemesi
• Bağlantı renk seçenekleri
• OEM etiketleme, kimlik halkaları, kablo etiketleri
• Özel kutular ve nakliye işaretleri
• Farklı kalite seviyeleri mevcuttur
