12 Fiber MTP OM3 Fiber Optik Döngü Modülü / Kablosu
Zion Ürün Bilgisi
Zion Kodu: ZCM2126HXA1

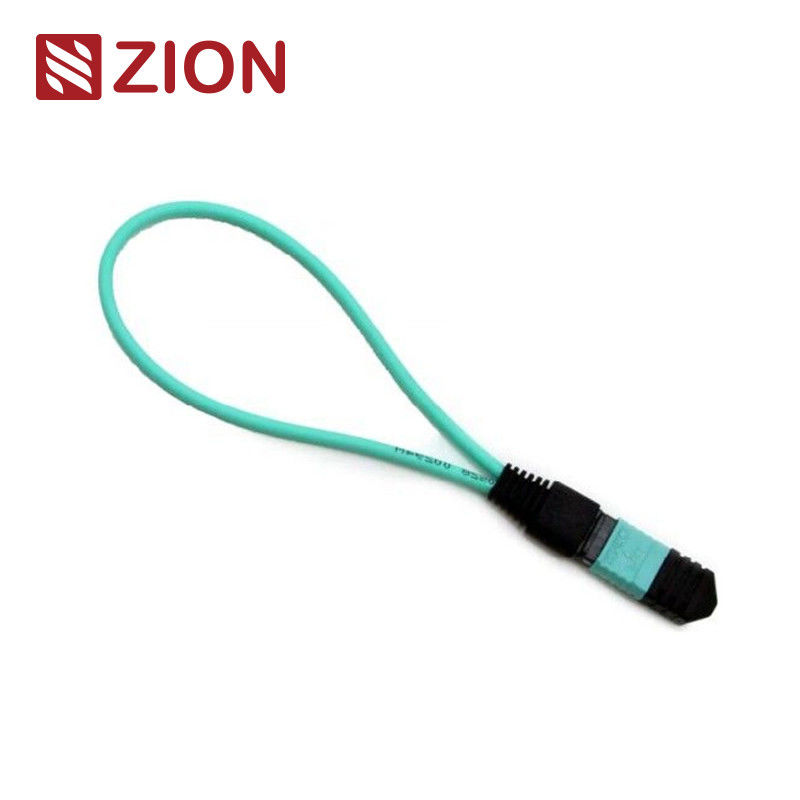

Açıklama: 12F MTP OM3 Fiber Optik Döngü Modülü / Kablosu
MTP döngüsü, aynı konektör içinde sürekli bir ışık yolu oluşturmak için her iki ucu bir MTP konektöründe sonlandırılmış bir döngü düzenlemesinde yapılandırılmış MTP fiber optik kablo içerir. Bu yapılandırma, özellikle 40/100G ağ iletişiminde cihaz başlatma kapasitesinin ve alma hassasiyetinin test edilmesini sağlar. Sinyalleri kaynağa geri döndürerek, çeşitli ağ fenomenlerini belirlemeye yardımcı olur ve fiber optik ağlar içindeki bireysel bileşenlerin veya arayüzlerin etkili bir şekilde test edilmesini ve değerlendirilmesini kolaylaştırır.
8 çekirdekli, 12 çekirdekli ve 24 çekirdekli MTP konektörlerini barındıran çoklu fiber optik yapılandırmalarda mevcuttur ve çeşitli test portu gereksinimlerine uyum sağlar. 12F MTP Fiber Döngü Modülü, özellikle 40GBASE-SR4 QSFP+ veya 100GBASE-SR4 cihazları için MTP arayüzlerine sahip alıcı-vericilerin doğrulanmasını ve test edilmesini sağlar.
MTP Döngü modülleri, özellikle paralel optik 40G ve 100G ağlarında olmak üzere, test ortamlarında yaygın olarak kullanılan, iletim ve alma işlevlerini test etmek için döngü sinyalleri sağlar. Döngüler, MTP alıcı-verici arayüzlerinin Verici (TX) ve Alıcı (RX) konumlarını bağlar ve MTP trunk'larına ve yama kablolarına bağlandığında optik ağ segmentlerinin ekleme kaybı testini kolaylaştırabilir.
Konektör Endüstri Standartları
MTP Tek Modlu
Referans: EIA/TIA-604-5
Kasa Detayları:
• SM APC: Yeşil konektörler + siyah çizme (Standart Kayıp MTP)
• SM APC: Sarı konektörler + siyah çizme (Süper düşük kayıp MTP)
MTP Çok Modlu
Referans: EIA/TIA-604-5
Kasa Detayları:
• OM1 & OM2 PC: Bej konektörler + siyah çizme (Standart Kayıp MTP)
• OM3 & OM4 PC: Aqua konektörler + siyah çizme (Standart ve Süper düşük kayıp MTP)
• OM3 & OM4 PC: Heather Violet konektörler + siyah çizme (Standart kayıp MTP)
- IEC Standardı IEC-61754-7'ye uygundur; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) uyumlu
- TIA-568-C'ye göre yapılandırılmış kablolama
- 10G Fiber Kanal Uyumlu
- 40G ve 100G IEEE 802.3 Uyumlu
Optik Özellikler
| Fiber Tipi | Tek Modlu |
| Fiber Çapı | 9/125μm |
| Ekleme Kaybı | SM(G657A1) < 1.0dB |
| Geri Dönüş Kaybı | SM > 50dB |
| Takma-çekme Testi | 600 kattan fazla, IL < 0.5dB |
| Çalışma Sıcaklığı | -40℃ ila +80℃ |
Fiber Optik Döngü Testi
Bir döngü testi, bir iletişim cihazından bir sinyal göndermeyi ve düzgün işlevselliği doğrulamak veya arızalı ağ düğümlerini gidermek için aynı cihaza geri döndürmeyi içerir. Fiber optik döngü testi için, optik döngüler, iletim (Tx) ucundan aynı bileşenin alma (Rx) ucuna yönlendirilen sinyali doğrulayarak cihazların operasyonel güvenilirliğini doğrular.
Uygulamalar
Fiber optik döngü testi, fiber optik alıcı-vericileri kontrol etmek için yaygın olarak kullanılır. Alıcı-vericiler, ışık sinyallerini almak ve iletmek için ayrı bağlantı noktalarına sahip olduğundan, bu bağlantı noktalarını test etmek bakım için esastır. Test süreci, lazer sinyalini verici portundan alıcı portuna geri yönlendirir, ardından aynı olduklarından ve hatasız olduklarından emin olmak için iletilen ve alınan desenleri karşılaştırır.
- 40G veya 100G MPO/MTP arayüz alıcı-vericileri ile birlikte bulunur
- Fiber optik ağ ekipmanının iletim yeteneğini ve alıcı hassasiyetini test etmek için kullanılır
Adlandırma Kuralları ve Sipariş Onay Bilgileri
Polarite (Kanal Hizalaması)
Alıcı-Verici Seçim Kılavuzu
Belirli bir alıcı-verici için bir döngü seçerken, konektör tipini, cila tipini ve kablo tipini göz önünde bulundurun. Aşağıdaki tablolar, yaygın olarak kullanılan alıcı-verici modülleri için seçim rehberliği sağlar.
Bu kılavuz, yaygın olarak kullanılan fiber optik alıcı-vericiler için belirli fiber döngü seçeneklerini kapsar. Belirtilmeyen modüller için, seçim arayüz tipini, fiziksel teması ve kablo tipi özelliklerini inceleyerek belirlenebilir.
Zion İletişim MPO/MTP Fiber Optik Döngü Ürünleri
Popüler MPO/MTP Döngü Modelleri:
7236013 ZCM1111HXA: 8F MPO SM Fiber Optik Döngü Modülü / Kablosu
7236014 ZCM1121HXA: 12F MPO SM Fiber Optik Döngü Modülü / Kablosu
7236015 ZCM1141HXA: 24F MPO SM Fiber Optik Döngü Modülü / Kablosu
7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optik Döngü Modülü / Kablosu
7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optik Döngü Modülü / Kablosu
7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optik Döngü Modülü / Kablosu
7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optik Döngü Modülü / Kablosu
7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optik Döngü Modülü / Kablosu
7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optik Döngü Modülü / Kablosu
Ambalaj
Fiber optik kablolar, OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiş, kolayca taşınabilen, iyi korunan ambalajlarda paketlenir. Standart karton boyutları 34×22×15 cm, 44×34×24 cm ve 54×39×34 cm'dir. Karton seçimi sipariş miktarına bağlıdır. Özel ambalaj seçenekleri mevcuttur.
OEM/ODM Hizmetleri
Özelleştirme seçenekleri şunları içerir:
- Kablo rengi, baskı metni, kablo kılıfı malzemesi, konektör rengi
- OEM Etiketleri, tanımlama halkaları, kablo etiketleri, kutular, nakliye işaretleri
- Belirli gereksinimleri karşılamak için farklı kalite seviyeleri
