24 Fiber MTP OM3 Fiber Optic Loopback Modülü / Kablo
24F MTP OM3 Fiber Optic Loopback Modülü/Kablosu, 40G ve 100G uygulamalarında yüksek hızlı ağ ekipmanlarının test edilmesi ve doğrulanması için tasarlanmıştır.
Zion Kodu ve Açıklaması
Zion kodu: ZCM2146HXA1
Zion Açıklama: 24F MTP OM3 Fiber Optic Loopback Modülü / Kablo

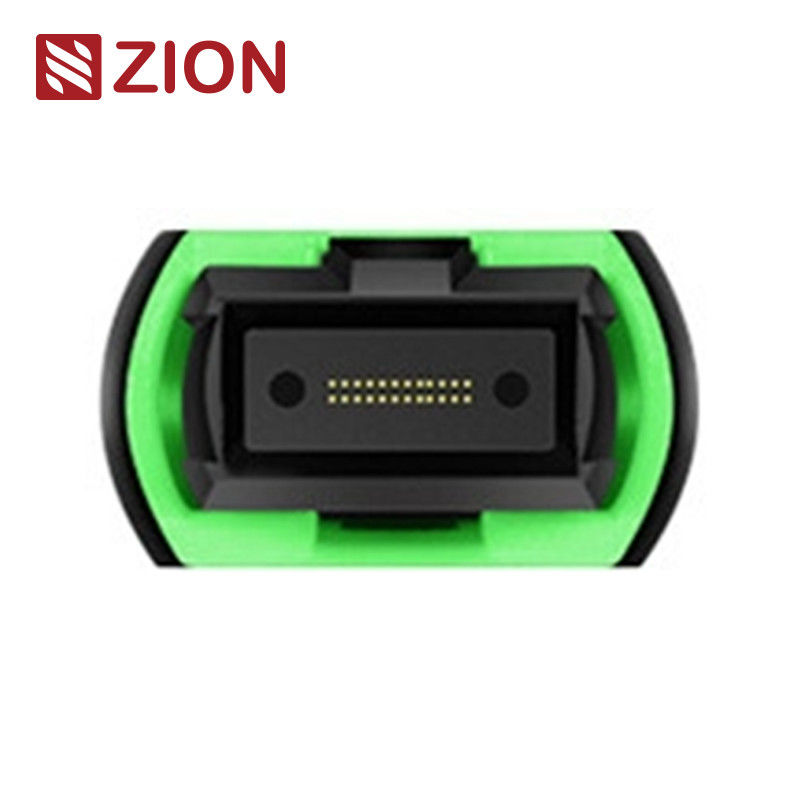

MTP döngüsü, aynı konektör içinde döngülü bir sinyal yolu oluşturan bir MTP konektöründe sonlanan her iki ucuyla fiber optik kablo içerir.Bu cihazın fırlatma kapasitesini ve algılama hassasiyetini test etmeyi sağlar.Özellikle 40/100G ağ iletişiminde.çeşitli potansiyel sorunları bulmaya yardımcı olur ve fiber optik ağlardaki bireysel bileşenlerin veya arayüzlerin etkili test ve değerlendirilmesini sağlar.
Çeşitli test portu gereksinimlerini karşılamak için farklı fiber yapılandırmaları ile 8 çekirdekli, 12 çekirdekli ve 24 çekirdekli MTP konektörleri de dahil olmak üzere çeşitli yapılandırmalarda mevcuttur.
Uygulama yetenekleri
- 8F MTP Fiber Loopback Modülü: MTP arayüzüne sahip alıcıların doğrulanması ve test edilmesi - 40GBASE-SR4/CSR4 QSFP+ cihazları
- 12F MTP Fiber Loopback Modülü: MTP arayüzü olan alıcıların doğrulanması ve test edilmesi - 40GBASE-SR4 QSFP+ veya 100GBASE-SR4 cihazları
- 24F MTP Fiber Loopback Modülü: MTP arayüzüne sahip alıcıların doğrulanması ve test edilmesi - 100GBASE-SR10 CXP/CFP cihazları
MTP Loopback modülleri, özellikle paralel optik 40G ve 100G ağları için test ortamlarında yaygın olarak kullanılan iletim ve alma işlevlerini test etmek için döngülü sinyaller sağlar.MTP alıcı arayüzlerinin Alıcılar (TX) ve Alıcılar (RX) konumlarını birbirine bağlar ve optik ağ segmentlerinin ekleme kaybı testini kolaylaştırırlar.
Bağlantı Endüstriyel Standartları
MTP Tek Mod
Referans: EIA/TIA-604-5
Konaklama ayrıntıları: SM APC: Yeşil bağlantılar + siyah boot (Standard Loss MTP)
SM APC: Sarı konektörler + siyah bot (Süper düşük kaybı MTP)
MTP Multimode
Referans: EIA/TIA-604-5
Konaklama ayrıntıları:
- OM1 ve OM2 PC: Beige konektörler + siyah bot (Standard Loss MTP)
- OM3 ve OM4 PC: Aqua konektörleri + siyah bot (Standard & Super düşük kaybı MTP)
- OM3 ve OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MTP)
Uygunluk Standartları
- IEC Standartı IEC-61754-7; IEC61755'e uymaktadır.
- Telcordia GR-1435-CORE uyumlu
- JIS C5982; TIA-604-5 (FOCIS5) uyumlu
- TIA-568-C için yapılandırılmış kablolama
- 10G Fiber Kanalı Uyumlu
- 40G ve 100G IEEE 802.3 uyumlu
Optik Özellikler
| Elyaf Türü | Tek mod |
| Fiber çapı | 9/125um |
| Ekleme Kaybı | SM (G657A1) < 1,0dB |
| Geri dönüş kaybı | SM > 50dB |
| Gir-çek testi | 600'den fazla, IL < 0.5dB |
| Çalışma sıcaklığı | -40°C ila +80°C |
Fiber Optic Loopback Testleri
Bir döngü denemesi, bir iletişim cihazından bir sinyal gönderir ve uygun işlevselliği belirlemek veya arızalı ağ düğümlerini gidermek için geri döngüler.Optik döngüler, aynı bileşenin gönderme (Tx) ucundan gönderilen sinyali aynı bileşenin alıcı (Rx) ucuna yönlendirerek cihazların operasyonel güvenilirliğini doğrular..
Pratik Uygulamalar
Fiber optik döngü testleri genellikle fiber optik alıcıları kontrol etmek için kullanılır. Alıcıların sinyalleri almak ve iletmek için ayrı portları olduğundan,Loopback testi, alıcı bakımı için uygun bir yöntem sağlar.Test süreci, iletilmiş kalıpların aynı ve hata içermediğinden emin olmak için alınan kalıplarla karşılaştırılır.
- 40G veya 100G MPO/MTP arabirim alıcıları ile yerleştirilmiş
- Fiber optik ağ ekipmanlarının iletim kapasitesinin ve alıcı hassasiyetinin test edilmesi
İsimlendirme Kuralları ve Sipariş Onay Bilgisi
Bağlantı ve Fiber Kanalı
Polarite (Kanal Hizalama)
Belirli Alıcılar için Seçim Rehberi
Bir alıcı için bir döngü seçerken, konektör türünü, cila türünü ve kablo türünü göz önünde bulundurun. Aşağıdaki tablolar yaygın olarak kullanılan alıcı modülleri için seçim rehberliği sağlar.
Zion İletişim'in sıcak MPO/MTP Fiber Optic Loopback ürünleri
7236013 ZCM1111HXA
8F MPO SM Fiber Optic Loopback Modülü /Kablo
7236014 ZCM1121HXA
12F MPO SM Fiber Optic Loopback Modülü/Kablo
7236015 ZCM1141HXA
24F MPO SM Fiber Optic Loopback Modülü /Kablo
7236016 ZCM1116HXA
8F MPO OM3 Fiber Optic Loopback Modülü /Kablo
7236017 ZCM1126HXA
12F MPO OM3 Fiber Optic Loopback Modülü /Kablo
7236018 ZCM1146HXA
24F MPO OM3 Fiber Optic Loopback Modülü /Kablo
7236019 ZCM1117HXA
8F MPO OM4 Fiber Optic Loopback Modülü /Kablo
7236020 ZCM1127HXA
12F MPO OM4 Fiber Optic Loopback Modülü /Kablo
7236021 ZCM1147HXA
24F MPO OM4 Fiber Optic Loopback Modülü /Kablo
Paketleme
Bu fiber optik kablo paketi, kolay kullanım ve optimum koruma için tasarlanmıştır ve varsayılan olarak OMC tarafından etiketlenmiş ve işaretlenmiştir.
Standart karton boyutları:
- 34 × 22 × 15 cm
- 44 × 34 × 24 cm
- 54 × 39 × 34 cm
Karton seçimi sipariş miktarına bağlıdır.
OEM/ODM Hizmetleri
Kişiselleştirme seçenekleri şunları içerir:
- Kablo rengi, baskı metni, kablo kabuğu malzemesi
- Bağlantı renk seçenekleri
- OEM etiketleme, kimlik halkaları, kablo etiketleri
