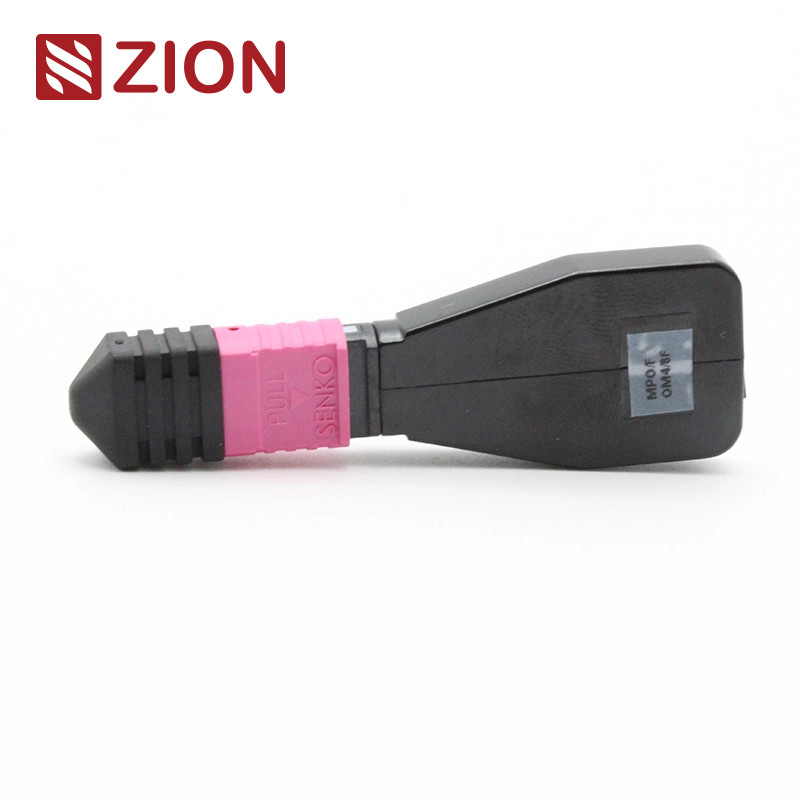

8 Fiber MTP OM4 Fiber Optik Döngü Modülü, 40/100G Ağ Testi için

MTP döngü, fiberin her iki ucunu aynı konektöre yönlendiren bir MTP konektörü içerir ve eksiksiz bir ışık yolu döngüsü oluşturur. Bu, özellikle 40/100G ağ iletişiminde cihaz başlatma kapasitesinin ve alma hassasiyetinin test edilmesini sağlar. Sinyalleri kaynağa döndürerek, çeşitli ağ fenomenlerinin tespit edilmesine yardımcı olur ve fiber optik ağlar içindeki bireysel bileşenlerin veya arayüzlerin etkili bir şekilde test edilmesini ve değerlendirilmesini sağlar.

8 çekirdekli, 12 çekirdekli ve 24 çekirdekli MTP konektörlerini barındırmak için çoklu konfigürasyonlarda ve test portu gereksinimlerini karşılamak üzere çeşitli fiber konfigürasyonlarında mevcuttur. 8F MTP Fiber Döngü Modülü, özellikle 40GBASE-SR4/CSR4 QSFP+ cihazları için MTP arayüzlerine sahip alıcı-vericileri doğrular ve test eder.

MTP Döngü modülleri, hem iletim hem de alma işlevlerini test etmek için döngüye alınmış sinyaller sağlar. Özellikle paralel optik 40G ve 100G ağları içinde olmak üzere, test ortamlarında yaygın olarak kullanılırlar. Bu döngüler, MTP alıcı-verici arayüzlerinin İletim (TX) ve Alma (RX) konumlarını bağlar ve MTP trunk'ları ve yama kablolarına bağlandığında optik ağ segmentlerinin ekleme kaybı testini kolaylaştırabilir.

MTP Tek Mod Referansı: EIA/TIA-604-5
MTP Tek Mod Muhafaza Detayları:
• SM APC: Yeşil konektörler + siyah çizme (Standart Kayıp MTP)
• SM APC: Sarı konektörler + siyah çizme (Süper Düşük Kayıp MTP)

MTP Çoklu Mod Referansı: EIA/TIA-604-5
MTP Çoklu Mod Muhafaza Detayları:
• OM1 & OM2 PC: Bej konektörler + siyah çizme (Standart Kayıp MTP)
• OM3 & OM4 PC: Aqua konektörler + siyah çizme (Standart & Süper Düşük Kayıp MTP)
• OM3 & OM4 PC: Heather Violet konektörler + siyah çizme (Standart Kayıp MTP)

Bir döngü testi, bir iletişim cihazından bir sinyal gönderir ve düzgün çalışmayı doğrulamak veya arızalı ağ düğümlerini gidermek için aynı cihaza geri döngü yapar. Fiber optik uygulamalar için, optik döngüler, iletim (Tx) ucundan aynı bileşenin alma (Rx) ucuna gönderilen sinyali yönlendirerek cihazların operasyonel güvenilirliğini doğrular.

Fiber optik döngü testi, fiber optik alıcı-vericileri doğrulamak için yaygın olarak kullanılır. Alıcı-vericiler, ışık sinyallerini almak ve iletmek için ayrı bağlantı noktalarına sahip olduğundan, döngü testi, alıcı-verici bakımı için en uygun yöntemi sağlar. Test süreci, lazer sinyalini verici portundan alıcı portuna geri yönlendirir, ardından aynı olduklarından ve hatasız olduklarından emin olmak için iletilen ve alınan desenleri karşılaştırır.

Bir alıcı-verici için bir döngü seçerken, konektör tipini, cila tipini ve kablo tipini göz önünde bulundurun. Aşağıdaki tablolar, yaygın olarak kullanılan alıcı-verici modülleri için seçim rehberliği sağlar.

Bu fiber optik kablolar, OMC tarafından standart olarak etiketlenmiş ve işaretlenmiş, kolayca taşınabilen, iyi korunan ambalajlarda paketlenmiştir. Mevcut karton boyutları 34×22×15 cm, 44×34×24 cm ve 54×39×34 cm'dir. Karton seçimi sipariş miktarına bağlıdır. Özel ambalaj seçenekleri mevcuttur.
