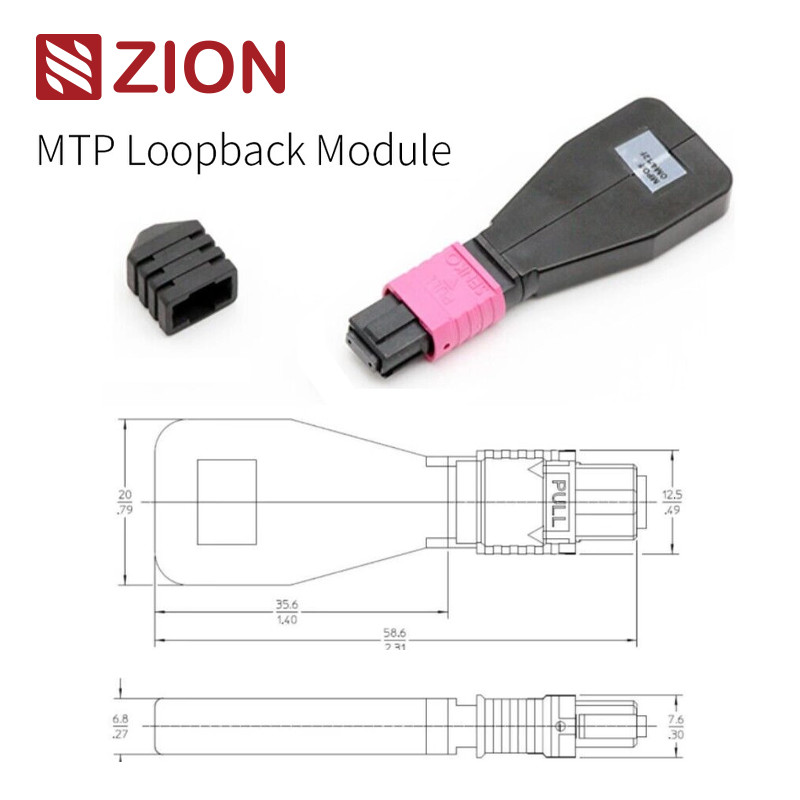

12 Fiber MTP OM4 Fiber Optic Loopback Modülü 40/100G Ağ Testleri için

40G/100G uygulamalarında ağ ekipmanlarının test edilmesi ve doğrulanması için tasarlanmış yüksek performanslı 12F MTP OM4 Fiber Optik Döngü Modülü/Kablosu.

MTP döngüsü, fiberin her iki ucunu aynı MTP konektörüne bağlayarak aynı konektör içinde sürekli bir ışık yolu oluşturmak üzere bir döngü düzenlemesinde yapılandırılmış MTP fiber atlama kabloları içerir. Bu, özellikle 40/100G ağ iletişiminde, çeşitli potansiyel sorunları belirlemek ve fiber ağlardaki bireysel bileşenleri veya arayüzleri etkili bir şekilde değerlendirmek için sinyalleri geri döndürerek cihazın başlatma kapasitesinin ve alma hassasiyetinin test edilmesini sağlar.

Test portu gereksinimlerini karşılamak için çeşitli fiber düzenlemeleriyle 8 çekirdekli, 12 çekirdekli ve 24 çekirdekli MTP konektörlerini barındıracak şekilde birden fazla konfigürasyonda mevcuttur.

MTP Döngü modülleri, özellikle paralel optik 40G ve 100G ağlarında olmak üzere, test ortamlarında yaygın olarak kullanılan, gönderme ve alma işlevlerini test etmek için döngüye alınmış sinyaller sağlar. Döngüler, MTP alıcı-verici arayüzlerinin Alıcı-Verici (TX) ve Alıcı (RX) konumlarını birbirine bağlayacak şekilde tasarlanmıştır ve MTP trunk/yama kablolarına bağlandığında optik ağ segmentlerinin IL testini kolaylaştırır ve hızlandırır.

Referans: EIA/TIA-604-5

Referans: EIA/TIA-604-5

Bir döngü testi, bir iletişim cihazından bir sinyal iletir ve düzgün işlevselliği doğrulamak ve arızalı ağ düğümlerini gidermek için aynı cihaza geri döngü yapar. Optik döngüler, özellikle, aktif bir bileşenin gönderme (Tx) ucundan yayılan sinyali, fiber optik döngü kabloları veya modülleri kullanarak aynı bileşenin alma (Rx) ucuna yönlendirerek cihazların operasyonel güvenilirliğini doğrular.

Fiber optik döngü testi öncelikle fiber optik alıcı-vericileri kontrol etmek için kullanılır. Alıcı-vericiler, ışık sinyallerini almak ve iletmek için ayrı bağlantı noktalarına sahip olduğundan, döngü testi alıcı-verici bakımı için en uygun yöntemi sağlar. Test süreci, verici bağlantı noktalarından gelen lazer sinyallerini alıcı bağlantı noktalarına yönlendirir, iletilen desenleri alınan desenlerle karşılaştırarak aynı, hatasız performansı sağlar.

Belirli alıcı-vericiler için bir döngü seçerken, konektör tipini, cila tipini ve kablo tipini göz önünde bulundurun. Aşağıdaki tablolar, yaygın olarak kullanılan alıcı-verici modülleri için seçim rehberliği sağlar.

Bu fiber optik kablolar, standart olarak OMC etiketlemesi ile kolayca taşınabilen, iyi korunan ambalajlarda paketlenmiştir. Mevcut karton boyutları 34×22×15 cm, 44×34×24 cm ve 54×39×34 cm'dir ve seçim sipariş miktarına göre yapılır. Özel ambalaj seçenekleri mevcuttur.

Özelleştirme seçenekleri şunları içerir:
