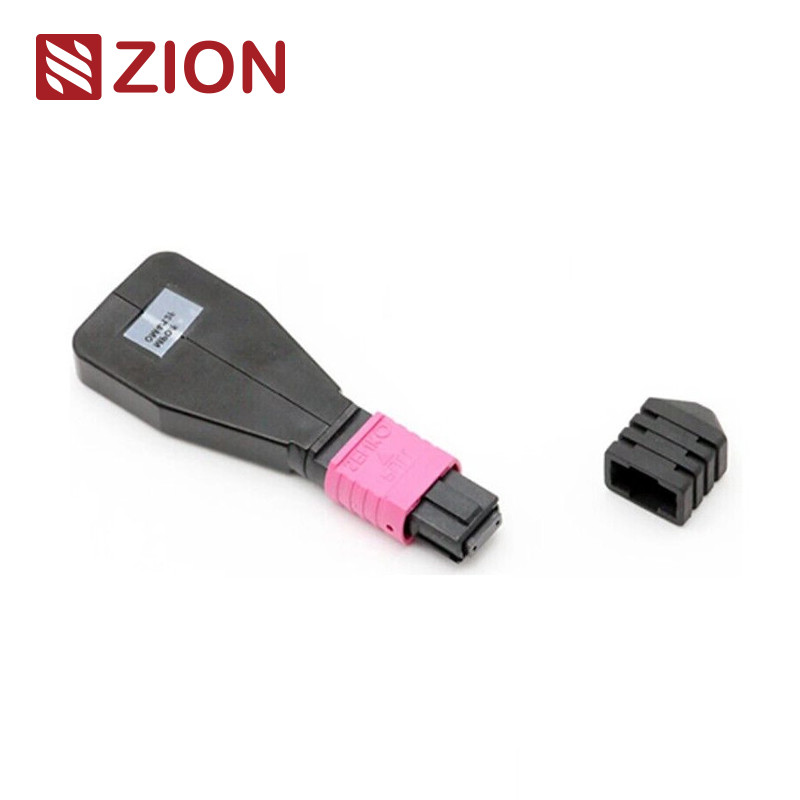

24 Fiber MTP OM4 Fiber Optic Loopback Module Kablosu
24F MTP OM4 Fiber Optic Loopback Modülü/Kablosu, 40G ve 100G uygulamalarında yüksek hızlı ağ ekipmanlarının test edilmesi ve doğrulanması için tasarlanmıştır.
Zion Kodu:ZCM2147HXA1
Zion Açıklama:24F MTP OM4 Fiber Optic Loopback Modülü /Kablo
MTP döngüsü, aynı bağlantı içinde sonlanan liflerin her iki ucunda da bir MTP konektörü bulunur ve tam bir ışık yolu döngüsü oluşturur.Bu yapılandırma cihazın başlatma kapasitesinin ve alıcı hassasiyetinin test edilmesini sağlar., özellikle 40/100G ağ iletişiminde.Çeşitli ağ fenomenlerini tanımlamaya yardımcı olur ve fiber ağ bileşenlerinin ve arayüzlerinin etkili test ve değerlendirilmesini kolaylaştırır.
Yapılandırma Seçenekleri
Farklı test gereksinimlerini karşılamak için çoklu lif konfigürasyonlarında mevcut:
- 40GBASE-SR4/CSR4 QSFP+ cihazları için 8 çekirdekli MTP
- 40GBASE-SR4 QSFP+ veya 100GBASE-SR4 cihazları için 12 çekirdekli MTP
- 100GBASE-SR10 CXP/CFP cihazları için 24 çekirdekli MTP
Uygulamaları Test Et
MTP Loopback modülleri, gönderme ve alım işlevlerini test etmek için döngülü sinyaller sağlar.Loopbacks, MTP alıcı alıcı arayüzlerinin verici (TX) ve alıcı (RX) konumlarını bağlar, MTP köklerine ve yama kablolarına bağlandığında optik ağ segmentlerinin yerleştirme kaybı (IL) testini kolaylaştırmak ve hızlandırmak.
Bağlantı standartları
MTP Tek Mod
Referans:EIA/TIA-604-5
Konaklama ayrıntıları:SM APC: Yeşil konektörler + siyah bot (Standard Loss MTP)
SM APC: Sarı bağlantılar + siyah bot (Süper düşük kaybı MTP)
MTP Multimode
Referans:EIA/TIA-604-5
Konaklama ayrıntıları:OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MTP)
OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard & Super düşük kaybı MTP)
OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MTP)
- IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
- TIA-568-C için yapılandırılmış kablolama
- 10G Fiber Kanalı Uyumlu
- 40G ve 100G IEEE 802.3 uyumlu
Optik Özellikler
| Ürün |
Parametreler |
| Elyaf Türü |
Tek mod |
| Fiber çapı |
9/125um |
| Ekleme Kaybı |
SM ((G657A1) <1.0dB |
| Geri dönüş kaybı |
SM>50dB |
| Gir-çek testi |
600'den fazla, IL<0.5dB |
| Çalışma sıcaklığı |
-40°C ~ +80°C |
Fiber Optic Loopback Testleri
Bir döngü denemesi, bir iletişim cihazından bir sinyal gönderir ve uygun işlevselliği doğrulamak veya ağ sorunlarını gidermek için aynı cihaza geri döngü yapar.Fiber optik döngüler, sinyali gönderme (Tx) bağlantı noktasından aynı bileşenin alıcı (Rx) bağlantı noktasına yönlendirerek optik cihazların operasyonel güvenilirliğini özel olarak test eder..
Başvurular
Fiber optik döngü geri testi genellikle fiber optik alıcıları kontrol etmek için kullanılır. Alıcıların ışık sinyallerini almak ve iletmek için ayrı portları olduğundan,Loopback testi, alıcı bakımı için en uygun yöntemi sağlarTest süreci, iletilmiş kalıpların aynı ve hata içermediğinden emin olmak için alınan kalıplarla karşılaştırılır.
- 40G veya 100G MPO/MTP arayüz alıcıları ile uyumlu
- Fiber optik ağ ekipmanlarının iletim kabiliyetini ve alıcı hassasiyetini test etmek için kullanılır
İsimlendirme Kuralları ve Düzenleme Onaylaması
Bağlantı ve Fiber Kanalı
Polarite (Kanal Hizalama)
Alıcı Seçim Kılavuzu
Belirli alıcılar için bir döngü seçerken, konektör türünü, cila türünü ve kablo türü uyumluluğunu göz önünde bulundurun.
Zion İletişim Sıcak MPO Fiber Optic Loopbacks
Tam ürün hattı şunları içerir:
- 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Modülü /Kablo
- 7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Modülü/Kablo
- 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Modülü /Kablo
- 7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Modülü / Kablo
- 7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Modülü / Kablo
- 7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Modülü / Kablo
- 7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Modülü / Kablo
- 7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Modülü / Kablo
- 7236021 ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Modülü / Kablo
- 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Modülü / Kablo
- 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Modülü / Kablo
- 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Modülü / Kablo
- 7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Modülü / Kablo
- 7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Modülü / Kablo
- 7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Modülü / Kablo
- 7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Modülü / Kablo
- 7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Modülü / Kablo
- 7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Modülü / Kablo
Paketleme
Bu fiber optik kablolar, varsayılan olarak OMC tarafından etiketlenmiş ve işlenmesi kolay iyi korunan ambalajlarda paketlenmiştir. Standart karton boyutları arasında 34×22×15 cm, 44×34×24 cm ve 54×39×34 cm,miktarına dayalı seçimleÖzel ambalaj seçenekleri mevcuttur.
OEM/ODM Hizmetleri
Kişiselleştirme seçenekleri şunları içerir:
- Kablo rengi, baskı metni, kablo kabuğu malzemesi, bağlantı rengi
- OEM etiketleri, kimlik halkaları, kablo etiketleri, kutular, nakliye işaretleri
- Özel gereksinimleri karşılamak için farklı kalite seviyeleri
Kapsamlı ürün yelpazemiz, optik ağ uygulamaları için çeşitli MPO / MTP'ye LC fan-out yama kabloları ve düz kemer kablolarını içerir.
