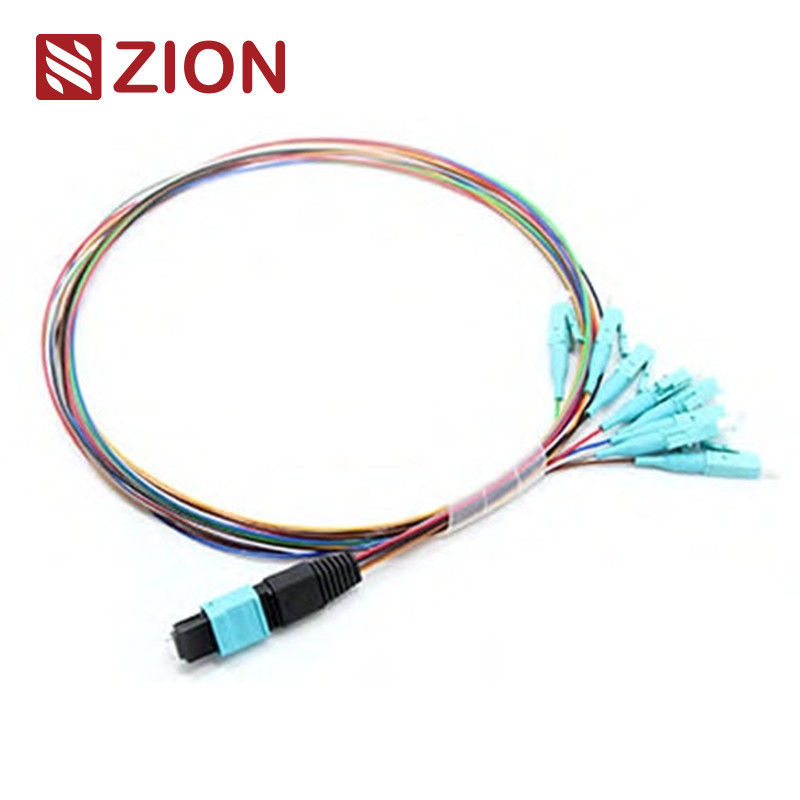

8F MPO(erkek) -LC Çıkış Fanı 0,9 mm 30-35 cm Yama kablosu
Zion Code ve Açıklama
Zion Kodu
Siyon Tanımı
ZCM16117X
8F MPO(erkek) -LC Çıkış Fanı 0,9 mm 30-35 cm Yama kablosu
MPO konektörü, bir tür fiber konektördür.MPO (Multi-Fiber Push On), çok çekirdekli bir fiber bağlantı tipidir.MPO yüksek yoğunluklu fiber ön bağlantı sistemi şu anda esas olarak veri merkezlerinin yüksek yoğunluklu ortamlarının uygulanmasında, binaya fiber optik uygulamasında ve optik cihaz gibi optik alıcı-verici ekipmanın içindeki dahili bağlantı uygulamalarında kullanılmaktadır. , 40G, 100G, QSFP+.
MPO konektör tipleri, IEC 61754-7 düzenlemelerine göre ayırt edilir: damar numaraları (dizi numarası), erkek kafa (Erkek, Dişi), polarite (PC veya APC).
SM 8F MPO- LC/SC/FC/ST Fanout 0,9 mm kablo, 40G QSFP+ PLR4 ila 10G SFP+ LR optik doğrudan bağlantı ve yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.OM3/OM4 8F MPO- LC/SC/FC/ST Fanout 0,9 mm kablo, 40G QSFP+ SR4 - 10G SFP+ SR, 100G QSFP SR4 - 25G SFP-25G-SR-S optik doğrudan bağlantısı ve yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir . Bu 8 Fiber kablo demeti, QSFP+ ile (4) SFP+ bağlantı noktaları arasında bağlantı paneli veya arada ara hatlar olmadan doğrudan bağlantı için kullanılır.
MPO (erkek)-LC/SC/FC/ST Fan-out 0,9 mm 30 cm yama kablosu, MPO-LC için tasarlanmıştır LGX modül kasetleri, her iki uçta MPO ve LC/SC/FC/ST konnektörü ile sonlandırılır.Alan tasarrufuna ihtiyaç duyan ve kablo yönetimi sorunlarını azaltan veri merkezlerinde yüksek yoğunluklu fiber yama için özel olarak tasarlanmıştır.
Konnektörlerin Endüstriyel Standardı:
Bağlayıcı
Referans
Konut Detayları
MPO Tekli mod
IEC 61754-7
SM APC: Yeşil konektörler+siyah önyükleme (Standart Kayıp MPO) SM APC: Sarı konektörler+siyah önyükleme (Süper düşük kayıplı MPO)
MPO Çok Modlu
IEC 61754-7
OM1&OM2 PC: Bej konektörler+siyah önyükleme (Standart Kayıp MPO) OM3&OM4 PC: Aqua konektörler+siyah önyükleme (Standart ve Süper düşük kayıplı MPO) OM3&OM4 PC: Heather Violet konektörler+siyah önyükleme (Standart kayıp MPO)
standart kayıp:≤0,75dB(maks), ≤0,50dB(Tipik) Süper Düşük kayıp:≤0,35dB(maks), ≤0,20dB(Tipik)
standart kayıp:≤0,6dB(maks), ≤0,50(Tipik) Süper Düşük kayıp:≤0,35dB(maks) , ≤0,20dB(Tipik)
Ekleme kaybı (LC/SC/FC/ST) (IEC 61300-3-6)
≤0.3dB
≤0.3dB
İade kaybı (MPO)
≥60dB(8 derece parlatma)
≥25dB
Geri dönüş kaybı(LC/SC/FC/ST)
APC≥60dB;UPC≥50dB
≥35dB
dayanıklılık
<0,3dBtipik değişiklik, 200 çiftleşme
Değiştirilebilirlik
≤0.2dB
Gerilme direnci
>70N
Tak-Çek Testi
500 kez, IL<0,5 dB
Çalışma Sıcaklığı (℃)
·-40 ila + 85°C
Özellikler:
Düşük ekleme kaybı, yüksek geri dönüş kaybı
MT tabanlı Çoklu Fiber Konnektör, 8,12 ve 24 fiber konektör sonlandırmaları ve düzenekleri
Fiber toplu sonlandırma için ekonomik çözüm
Düşük kayıplı ve standart kayıplı SM ve MM uygulamaları için tasarlanmıştır
Sağlamlaştırılmış yuvarlak kablo, oval kablo ve çıplak şerit seçenekleri mevcuttur
Fiber tipini, cila tipini ve/veya konektör derecesini ayırt etmek için renk kodlu muhafazalar mevcuttur
Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi
Başvuru:
OMC'nin tüm MPO Konnektörleri Senko/Nissin/Sumitomo'dandır.MPO- LC/SC/FC/ST Fanout 0.9mm kablo, genellikle üç alanda kullanılan bir tür yüksek yoğunluklu kablo grubudur.
Yüksek yoğun derece ortamına sahip Veri Merkezi uygulaması
Binaya fiber optik
Fiber ekipmanda dahili konektör uygulaması.
Zion Communication'ın Sıcak MPO– LC Fanout 0,9 mm kablosu
Zion Kodu
Siyon Tanımı
7236031
ZCM16117X
8F MPO(erkek) -LC Çıkış Fanı 0,9 mm 30-35 cm Yama kablosu
7236032
ZCM16127X
12F MPO(erkek) -LC Fan çıkışı 0,9 mm 30-35 cm Yama kablosu
7236033
ZCM16157X
24F MPO(erkek) -LC Fan çıkışı 0,9 mm 30-35 cm Yama kablosu
7236034
ZCM26117X
8F MTP(erkek) -LC Fan çıkışı 0,9 mm 30-35 cm Yama kablosu
7236035
ZCM26127X
12F MTP(erkek) -LC Fan çıkışı 0,9 mm 30-35 cm Yama kablosu
7236036
ZCM26157X
24F MTP(erkek) -LC Fan çıkışı 0,9 mm 30-35 cm Ara kablosu
Adlandırma Kuralları ve Sipariş Onay Bilgileri:
Bağlayıcı
Fiber Kanal
Malzeme detayları
Ambalajlama
Bu kolayca alınan ve iyi korunan fiber optik kablo paketi, OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir. Standart karton boyutu : 34*22*15 cm;44*34*24 cm;54*39*34cm .Hangi kartonun kullanılacağı mal miktarına bağlıdır.Ambalaj özelleştirilebilir.
Sizin için OEM/ODM hizmeti
1. Kablo rengi, baskı kelimesi, kablo kılıfının malzemesi, konektör rengi
Düşük ekleme kaybı · Geniş geçiş bandı · Yüksek kanal izolasyonu 1.02±0.05 mm HDPE · Yüksek stabilite ve güvenilirlik Modifiye Polietilen · Optik yolda epoksi içermeyen PET Folyo
