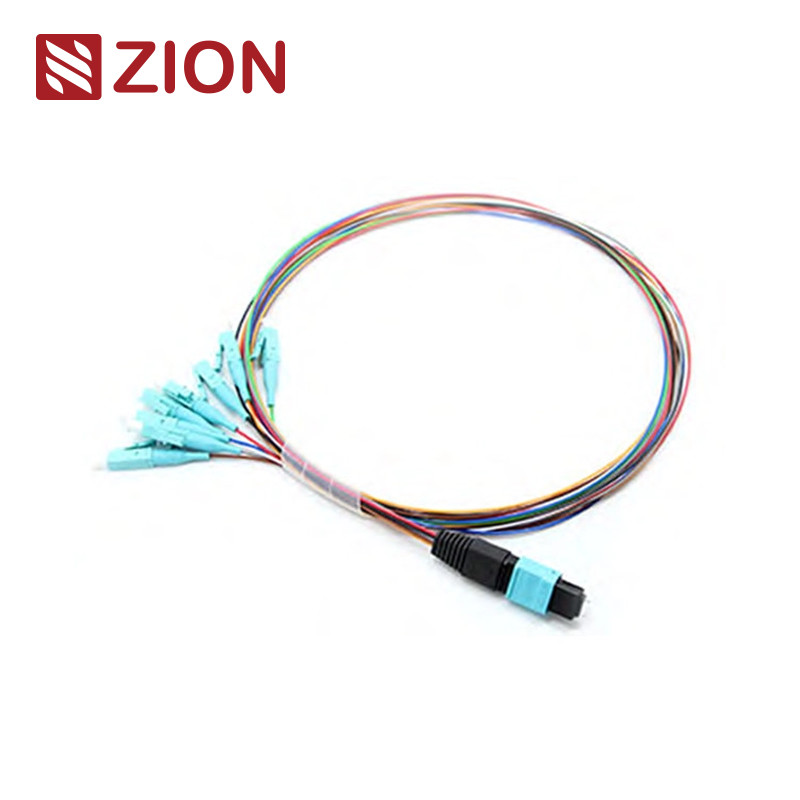

8 Fiber MTP to LC Fan-out Patch Kablosu
8F MTP (erkek) -LC Fan-out 0.9mm 30-35cm Patch Kablosu
Ürün Kimliği
Zion Kodu:ZCM16117X
Zion Açıklama:8F MTP ((erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu
MTP konektörü, yüksek yoğunluklu ortamlar için tasarlanmış çoklu fiberli bir konektör türüdür.ve 40G gibi optik alıcı ekipmanları içindeki iç bağlantılar, 100G ve QSFP+ modülleri.
MTP konektör türleri, IEC 61754-7 yönetmeliklerine göre çekirdek numaralarına, cinsiyete (erkek/kadın) ve cilalama türüne (PC veya APC) göre ayrılır.
Bu 8 fiberli iplik kablosu, yama panelleri veya ara gövdeleri gerektirmeden QSFP + ile (4) SFP + portları arasında doğrudan bağlantı sağlar.Uzay optimizasyonunun ve basitleştirilmiş kablo yönetiminin kritik olduğu veri merkezlerinde yüksek yoğunluklu fiber yamalama için özel olarak tasarlanmıştır..
Endüstriyel Standartlar ve Spesifikasyonlar
MTP bağlantı standardı
MTP Tek Mod Referansı:EIA/TIA-604-5
Konaklama ayrıntıları:SM APC: Yeşil konektörler + siyah bot (Standard Loss MTP)
SM APC: Sarı bağlantılar + siyah bot (Süper düşük kaybı MTP)
MTP Multimode Referansı:EIA/TIA-604-5
Konaklama ayrıntıları:OM1&OM2 PC: Beige bağlantılar+siyah bot
OM3&OM4 PC: Aqua konektörleri + siyah bot
OM3&OM4 PC: Heather Violet bağlantıları + siyah bot
- IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
- TIA-568-C için yapılandırılmış kablolama
- 10G Fiber Kanalı Uyumlu
- 40G ve 100G IEEE 802.3 uyumlu
Diğer Bağlantı Standartları
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 ve JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 ve JIS C5973
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 ve JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 ve JIS C5973
- E2000: IEC61754-15
Kullanılabilir Elyaf Türleri
- MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Optik Performans Özellikleri
Ekleme Kaybı
MTP Tek Mod (APC):
Standart kayıp: ≤0.75dB (max), ≤0.50dB (tipik)
Super Düşük kayıp: ≤0.35dB ((max), ≤0.20dB ((tipik)
MTP Multimode (PC):
Standart kayıp: ≤0.6dB ((max), ≤0.50 ((tipik)
Super Düşük kayıp: ≤0.35dB ((max), ≤0.20dB ((tipik)
LC/SC/FC/ST Tek mod (APC):≤0.3dB
LC/SC/FC/ST Multimode (PC):≤0.3dB
Geri dönüş kaybı
MTP Tek Mod (APC):≥60dB
MTP Multimode (PC):≥25dB
LC/SC/FC/ST:APC≥60dB; UPC≥50dB
Mekanik ve Çevre Özellikleri
- Dayanıklılık: <0.3dB tipik değişim (200 çiftleşme)
- Değişkenlik: ≤0.2dB
- Giriş-çekiş testi: 500 kez, IL<0.5dB
- Çekim direnci: > 70N
- Bağlantı süreleri: >600
- Çalışma sıcaklığı: -40°C - +85°C
Temel Özellikler
Düşük yerleştirme kaybı, yüksek geri dönüş kaybı
MT tabanlı çoklu fiber bağlantısı (4,8,12,24 fiber)
Ekonomik bir kitlesel öldürme çözümü
Düşük kayıp ve standart kayıp uygulamaları için tasarlanmıştır
Kablosuz yuvarlak kablo, oval kablo ve çıplak kurdele seçenekleri
Kolay tanımlama için renkli kodlu korumalar
Mükemmel tekrar edilebilirlik ve değişkenlik
Ürün Avantajları
- Yüksek Kalite - Fabrika önceden bitirilmiş, belgelerle test edilmiştir
- Alan tasarrufu - Küçük çaplar veri merkezlerindeki kablo hacmini azaltır
Zaman Tasarımı - Plug and play tasarımı kurulum süresini azaltır
Bu yüksek yoğunluklu kablo kümesi üç ana alanda kullanılır:
- Yüksek yoğunluklu veri merkezi ortamları
- Fiber-to-the-building uygulamaları
- Fiber optik ekipmanları içindeki iç bağlantılar
Standart karton boyutları: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. Karton seçimi sipariş miktarına bağlıdır. Özel ambalaj mevcuttur.
