12 Fiber MTP-LC Yüksek yoğunluklu Veri Merkezleri için Fiber Optic Patch Kablosu

Temel bilgi
Menşe yeri: Çin
Marka adı: HELLOSIGNAL® OR OEM
Min sipariş miktarı: 50 PARÇA
Ambalaj bilgileri: 10 Adet / Poşet
Teslim süresi: Depozitoyu aldıktan sonra normalde 25 gün.
Ödeme koşulları: T/T
Yetenek temini: limit yok
Detay Bilgi
Dayanıklılık: <0,3dBtipik değişiklik, 200 çiftleşme Değiştirilebilirlik: ≤0,2dB
Çekme Dayanımı: >70N Tak-Çek Testi: 600 katın üzerinde, IL<0.5dB
Çalışma Sıcaklığı (℃): -40 ila + 85°C
Vurgulamak:

12 Fiber MTP Yama Kablosu

,

0.9mm Fan-out Fiber Optic Patch Cable

,

9 mm Fan Çıkışlı Fiber Optik Yama Kablosu


Ürün Açıklaması

12 Fiber MTP'den LC'ye Fan-out Patch Kablo
Ürün Genel Görünümü

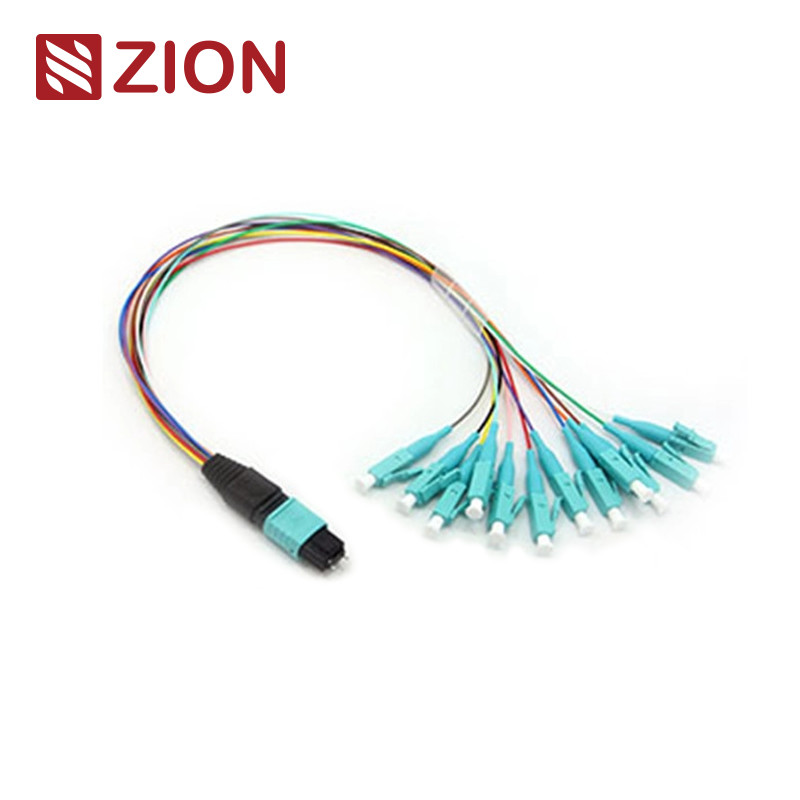

12F MTP ((erkek) - LC Fan-out 0.9mm 30-35cm Patch Kablosu

12 Fiber MTP-LC Yüksek yoğunluklu Veri Merkezleri için Fiber Optic Patch Kablosu 0
Zion Ürün Bilgisi
Zion Kodu:ZCM26127X
Zion Açıklama:12F MTP (erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu
MTP Bağlantı Teknolojisi

MTP konektörü, yüksek yoğunluklu ortamlar için tasarlanmış çoklu fiberli bir konektör türüdür.ve 40G gibi optik alıcı ekipmanları içindeki iç bağlantılar, 100G ve QSFP+ cihazları.

MTP konektör türleri, IEC 61754-7 düzenlemelerine göre çekirdek numaraları (seçim numarası), cinsiyet (Erkek/Dişi) ve kutupluk (PC veya APC) ile ayırt edilir.

Ürün Uygulamaları

Bu 12F MTP-LC Fan-out 0.9mm kablosu özellikle şunlar için tasarlanmıştır:

  • 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 sistemleri
  • Yüksek yoğunluklu veri merkezi ortamları
  • 10/40/100G yüksek yoğunluklu veri merkezi uygulamaları
  • (6) SFP+'yu MTP adaptör panellerine ve MTP gövde sistemlerine bağlamak
Sanayi Standartları
MTP Tek Mod
Referans: EIA/TIA-604-5
Konaklama Ayrıntıları: SM APC: Yeşil bağlantılar + siyah bot (Standard Loss MTP)
SM APC: Sarı bağlantılar + siyah bot (Süper düşük kaybı MTP)
MTP Multimode
Referans: EIA/TIA-604-5
Konut Ayrıntıları: OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MTP)
OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard&Super düşük kayıp MTP)
OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MTP)
  • IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
  • TIA-568-C için yapılandırılmış kablolama
  • 10G Fiber Kanalı Uyumlu
  • 40G ve 100G IEEE 802.3 uyumlu
Diğer Bağlantı Standartları
  • SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 ve JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 ve JIS C5973
  • FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 ve JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 ve JIS C5973
  • E2000: IEC61754-15
Kullanılabilir Yapılandırmalar
  • MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Optik Özellikler
Ekleme Kaybı (MTP) - Tek mod (APC 8 derece cilalanmış)
Standart kayıp: ≤0.75dB (max), ≤0.50dB (tipik)
Super Düşük kayıp: ≤0.35dB ((max), ≤0.20dB ((tipik)
Ekleme Kaybı (MTP) - Multimode (PC Flat Polish)
Standart kayıp: ≤0.6dB ((max), ≤0.50 ((tipik)
Super Düşük kayıp: ≤0.35dB ((max), ≤0.20dB ((tipik)
  • Ekleme kaybı (LC/SC/FC/ST) Tek mod: ≤0.3dB
  • Ekleme kaybı (LC/SC/FC/ST) Multimod: ≤0.3dB
  • Geri dönüş kaybı (MTP) Tek mod: ≥60dB
  • Geri dönüş kaybı (MTP) Multimod: ≥25dB
  • Geri dönüş kaybı (LC/SC/FC/ST): APC≥60dB; UPC≥50dB
  • Dayanıklılık: <0.3dB tipik değişim (200 çiftleşme)
  • Değişkenlik: ≤0.2dB
  • Giriş-çekiş testi: 500 kez, IL<0.5dB
  • Çekim direnci: > 70N
  • Bağlantı süreleri: >600
  • Çalışma sıcaklığı Tek mod: -40°C - +85°C
Temel Özellikler
  • Düşük yerleştirme kaybı, yüksek geri dönüş kaybı
  • MT tabanlı Multi-Fiber Connector 4 ile,8,12 ve 24 fiber terminasyonları
  • Fibrelerin kitlesel olarak imha edilmesi için ekonomik çözüm
  • Düşük kaybı ve standart kaybı SM ve MM uygulamaları için tasarlanmıştır
  • Kablosuz yuvarlak kablo, oval kablo ve çıplak kurdele seçenekleri
  • Fiber türü ve cila türünü kolayca tanımlamak için renkli kodlanmış korumalar
  • Mükemmel tekrar edilebilirlik ve değişkenlik
MPO/MTP Kablosunun Avantajları
  • Yüksek kalite - Fabrika önceden bitirilmiş, test edilmiş ve test raporlarıyla birlikte paketlenmiştir
  • Kablo hacminin azaltılması - Küçük çaplı kablolar veri merkezlerinde klima sistemini iyileştirir
  • Zaman tasarrufu - Plug and play tasarımı kurulum süresini önemli ölçüde azaltır
Başvurular

Tüm OMC MTP Bağlantıları Senko/Nissin/Sumitomo'dan elde edilir.

  • Yüksek yoğunluklu veri merkezi ortamları
  • Fiber-to-the-building tesisatları
  • Fiber ekipmanlarındaki iç bağlantı uygulamaları
12 Fiber MTP-LC Yüksek yoğunluklu Veri Merkezleri için Fiber Optic Patch Kablosu 1
İlgili Ürünler
  • ZCM16117: 8F MPO ((erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu
  • ZCM16127: 12F MPO ((erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu
  • ZCM16157: 24F MPO ((erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu
  • ZCM26117: 8F MTP ((erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu
  • ZCM26127: 12F MTP ((erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu
  • ZCM26157: 24F MTP ((erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu
Ürün Dokümantasyonu
12 Fiber MTP-LC Yüksek yoğunluklu Veri Merkezleri için Fiber Optic Patch Kablosu 2 12 Fiber MTP-LC Yüksek yoğunluklu Veri Merkezleri için Fiber Optic Patch Kablosu 3
Paketleme

Bu fiber optik kablo paketi, OMC tarafından standart olarak etiketlenmiş ve işaretlenmiş, kolay kullanım ve koruma için tasarlanmıştır.

Standart karton boyutları: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Karton seçimi sipariş miktarına bağlıdır. Özel ambalaj mevcuttur.

12 Fiber MTP-LC Yüksek yoğunluklu Veri Merkezleri için Fiber Optic Patch Kablosu 4
OEM/ODM Hizmetleri

Kişiselleştirme seçenekleri şunları içerir:

  • Kablo rengi, baskı metni, kablo kabuğu malzemesi
  • Bağlantı renginin özelleştirilmesi
  • OEM etiketleme, kimlik halkaları, kablo etiketleri
  • Özel kutular ve nakliye işaretleri
  • Farklı kalite seviyeleri mevcuttur
12 Fiber MTP-LC Yüksek yoğunluklu Veri Merkezleri için Fiber Optic Patch Kablosu 5
Ürün Portföyü
Resim Açıklama Kategoriler
12 Fiber MTP-LC Yüksek yoğunluklu Veri Merkezleri için Fiber Optic Patch Kablosu 6 8F MPO (erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu Optik Ağ, MPO-MTP (Erkek) -LC Fan-out 0.9mm, MTP/MPO, Optik Bileşenler
12 Fiber MTP-LC Yüksek yoğunluklu Veri Merkezleri için Fiber Optic Patch Kablosu 7 12F MPO (erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu Optik Ağ, MPO-MTP (Erkek) -LC Fan-out 0.9mm, MTP/MPO, Optik Bileşenler
12 Fiber MTP-LC Yüksek yoğunluklu Veri Merkezleri için Fiber Optic Patch Kablosu 8 24F MPO (erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu Optik Ağ, MPO-MTP (Erkek) -LC Fan-out 0.9mm, MTP/MPO, Optik Bileşenler
12 Fiber MTP-LC Yüksek yoğunluklu Veri Merkezleri için Fiber Optic Patch Kablosu 9 8F MTP ((erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu Optik Ağ, MPO-MTP (Erkek) -LC Fan-out 0.9mm, MTP/MPO, Optik Bileşenler
12 Fiber MTP-LC Yüksek yoğunluklu Veri Merkezleri için Fiber Optic Patch Kablosu 10 12F MTP (erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu Optik Ağ, MPO-MTP (Erkek) -LC Fan-out 0.9mm, MTP/MPO, Optik Bileşenler
12 Fiber MTP-LC Yüksek yoğunluklu Veri Merkezleri için Fiber Optic Patch Kablosu 11 24F MTP (erkek) -LC Fan-out 0.9mm 30-35cm Patch kablosu Optik Ağ, MPO-MTP (Erkek) -LC Fan-out 0.9mm, MTP/MPO, Optik Bileşenler
