| Menşe yeri: | Çin |
|---|---|
| Marka adı: | HELLOSIGNAL® OR OEM |
| Min sipariş miktarı: | 50 PARÇA |
| Ambalaj bilgileri: | 10 Adet / Poşet |
| Teslim süresi: | Depozitoyu aldıktan sonra normalde 25 gün. |
| Ödeme koşulları: | T/T |
| Yetenek temini: | limit yok |
| Durability: | <0.3dBtypical change, 200 matings | Interchangeability: | ≤0.2dB |
|---|---|---|---|
| Tensile strength: | >70N | Insert-pull Test: | Above 600 times, IL＜0.5dB |
| Operating Temperature (℃）: | -40 to + 85°C | ||
| Vurgulamak: | 24 Fiber Mpo - Lc Fiber Kablo,Fan çıkışı 0.9mm MTP - LC Kablosu |
||
| Zion Kodu | Siyon Tanımı | |||||||

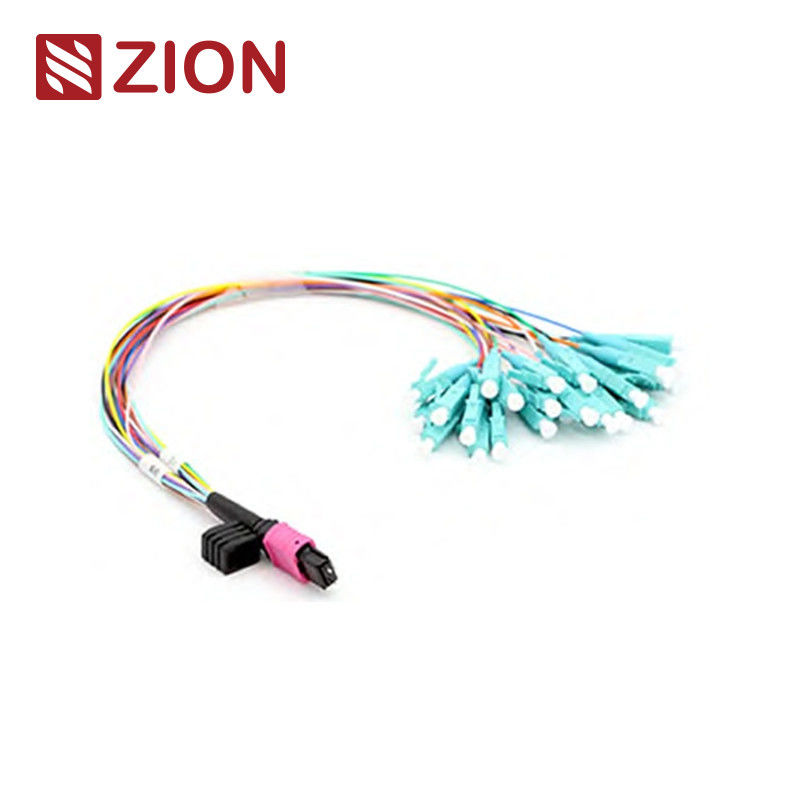

| ZCM26157X | 24F MTP(erkek) -LC Fan çıkışı 0,9 mm 30-35 cm Ara kablosu | |||||||
| MTP konektörü, bir tür fiber konektördür.MTP (Multi-Fiber Push On), çok çekirdekli bir fiber bağlantı tipidir.MTP yüksek yoğunluklu fiber ön bağlantı sistemi şu anda esas olarak veri merkezlerinin yüksek yoğunluklu ortamlarının uygulanmasında, binaya fiber optik uygulamasında ve optik cihaz gibi optik alıcı-verici ekipmanın içindeki dahili bağlantı uygulamalarında kullanılmaktadır. , 40G, 100G, QSFP+. | ||||||||
| MTP konektör tipleri, IEC 61754-7 düzenlemelerine göre ayırt edilir: damar numaraları (dizi numarası), erkek kafa (Erkek, Dişi), polarite (PC veya APC). | ||||||||
| 24F MTP- LC/SC/FC/ST Fanout 0,9 mm kablo, 100GBASE-SR10 CXP/CFP Ara Bağlantı Çözümü, 100GBASE-LR4 ve yüksek yoğunluklu veri merkezi için tasarlanmıştır.10/40/100G yüksek yoğunluk için optimize edilmiştir veri merkezi uygulamaları.Bu 24 Fiber kablo demeti, (12) SFP+'yi bir MTP adaptör paneline ve MTP ana hattına bağlamak için kullanılır. |
||||||||
| MTP (erkek)-LC/SC/FC/ST Fan-out 0,9 mm 30 cm yama kablosu, MTP-LC için tasarlanmıştır LGX modül kasetleri, her bir uçta MTP ve LC/SC/FC/ST konnektörü ile sonlandırılır.Alan tasarrufuna ihtiyaç duyan ve kablo yönetimi sorunlarını azaltan veri merkezlerinde yüksek yoğunluklu fiber yama için özel olarak tasarlanmıştır. | ||||||||
Konnektörlerin Endüstriyel Standardı:
| Bağlayıcı | Referans | Konut Detayları | ||||||
| MTP Tekli mod | ÇED/TIA-604-5 | SM APC: Yeşil konektörler+siyah önyükleme (Standart Kayıp MTP) SM APC: Sarı konektörler+siyah önyükleme (Süper düşük kayıplı MTP) |
||||||
| MTP Çoklu Mod | ÇED/TIA-604-5 | OM1&OM2 PC: Bej konektörler+siyah önyükleme (Standart Kayıp MTP) OM3&OM4 PC: Aqua konektörler+siyah önyükleme (Standart ve Süper düşük kayıplı MTP) OM3&OM4 PC: Heather Violet konektörler+siyah önyükleme (Standart kayıp MTP) |
||||||
| IEC Standardı IEC-61754-7'yi karşılar;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) uyumlu TIA-568-C uyarınca yapısal kablolama | ||||||||
| 10G Fiber Kanal Uyumlu | ||||||||
| 40G ve 100G IEEE 802.3 |
Diğer konektörlerin Endüstriyel Standardı:
| SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 ve JIS C5973 | ||||||||
| LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 ve JIS C5973. | ||||||||
| FC: ÇED /TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 ve JIS C5973 | ||||||||
| ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 ve JIS C5973 vb. | ||||||||
| E2000: IEC61754-15 |
İçin uygun
| G657A1 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| G657A2/B2 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| G657B3 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 |
Optik Özellikler:
| Özel öğeler. | Tekli mod (APC 8 derece cilalı) | Çok modlu (PC Düz cila) | ||||||
| ekleme kaybı (MTP) (IEC 61300-3-34) |
standart kayıp:≤0,75dB(maks), ≤0,50dB(Tipik) Süper Düşük kayıp:≤0,35dB(maks), ≤0,20dB(Tipik) |
standart kayıp:≤0,6dB(maks), ≤0,50(Tipik) Süper Düşük kayıp:≤0,35dB(maks) , ≤0,20dB(Tipik) |
||||||
| Ekleme kaybı (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| İade kaybı(MTP) | ≥60dB(8 derece parlatma) | ≥25dB | ||||||
| Geri dönüş kaybı(LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
| dayanıklılık | <0,3dBtipik değişiklik, 200 çiftleşme | |||||||
| Değiştirilebilirlik | ≤0.2dB | |||||||
| Gerilme direnci | >70N | |||||||
| Tak-Çek Testi | 600 katın üzerinde, IL＜0,5 dB | |||||||
| Çalışma Sıcaklığı (℃) | ·-40 ila + 85°C | |||||||
Özellikler:
| Düşük ekleme kaybı, yüksek geri dönüş kaybı | ||||||||
| MT tabanlı Çoklu Fiber Konnektör, 8,12 ve 24 fiber konektör sonlandırmaları ve düzenekleri | ||||||||
| Fiber toplu sonlandırma için ekonomik çözüm | ||||||||
| Düşük kayıplı ve standart kayıplı SM ve MM uygulamaları için tasarlanmıştır | ||||||||
| Sağlamlaştırılmış yuvarlak kablo, oval kablo ve çıplak şerit seçenekleri mevcuttur | ||||||||
| Fiber tipini, cila tipini ve/veya konektör derecesini ayırt etmek için renk kodlu muhafazalar mevcuttur | ||||||||
| Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi |
Başvuru:
| OMC'nin tüm MTP Konnektörleri Senko/Nissin/Sumitomo'dandır.MTP- LC/SC/FC/ST Fanout 0.9mm kablo, genellikle üç alanda kullanılan bir tür yüksek yoğunluklu kablo grubudur. | ||||||||
| Yüksek yoğun derece ortamına sahip Veri Merkezi uygulaması | ||||||||
| Binaya fiber optik | ||||||||
| Fiber ekipmanda dahili konektör uygulaması. |
Zion Communication'ın Sıcak MPO– LC Fanout 0,9 mm kablosu
| Zion Kodu | Siyon Tanımı | |||||||
| 7236031 | ZCM16117X | 8F MPO(erkek) -LC Çıkış Fanı 0,9 mm 30-35 cm Yama kablosu | ||||||
| 7236032 | ZCM16127X | 12F MPO(erkek) -LC Fan çıkışı 0,9 mm 30-35 cm Yama kablosu | ||||||
| 7236033 | ZCM16157X | 24F MPO(erkek) -LC Fan çıkışı 0,9 mm 30-35 cm Yama kablosu | ||||||
| 7236034 | ZCM26117X | 8F MTP(erkek) -LC Fan çıkışı 0,9 mm 30-35 cm Yama kablosu | ||||||
| 7236035 | ZCM26127X | 12F MTP(erkek) -LC Fan çıkışı 0,9 mm 30-35 cm Yama kablosu | ||||||
| 7236036 | ZCM26157X | 24F MTP(erkek) -LC Fan çıkışı 0,9 mm 30-35 cm Ara kablosu | ||||||
Adlandırma Kuralları ve Sipariş Onay Bilgileri:
| Bağlayıcı | Fiber Kanal | |||||||
Malzeme detayları
Ambalajlama
| Bu kolayca alınan ve iyi korunan fiber optik kablo paketi, OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir. Standart karton boyutu : 34*22*15 cm;44*34*24 cm;54*39*34cm .Hangi kartonun kullanılacağı mal miktarına bağlıdır.Ambalaj özelleştirilebilir. | ||||||||
Sizin için OEM/ODM hizmeti
| 1. Kablo rengi, baskı kelimesi, kablo kılıfının malzemesi, konektör rengi | ||||||||
| 2. OEM Etiketi, Kimlik halkası, kablo etiketi,kutu, nakliye işaretleri | ||||||||
| 3. Farklı kalite Düzeyi. |
