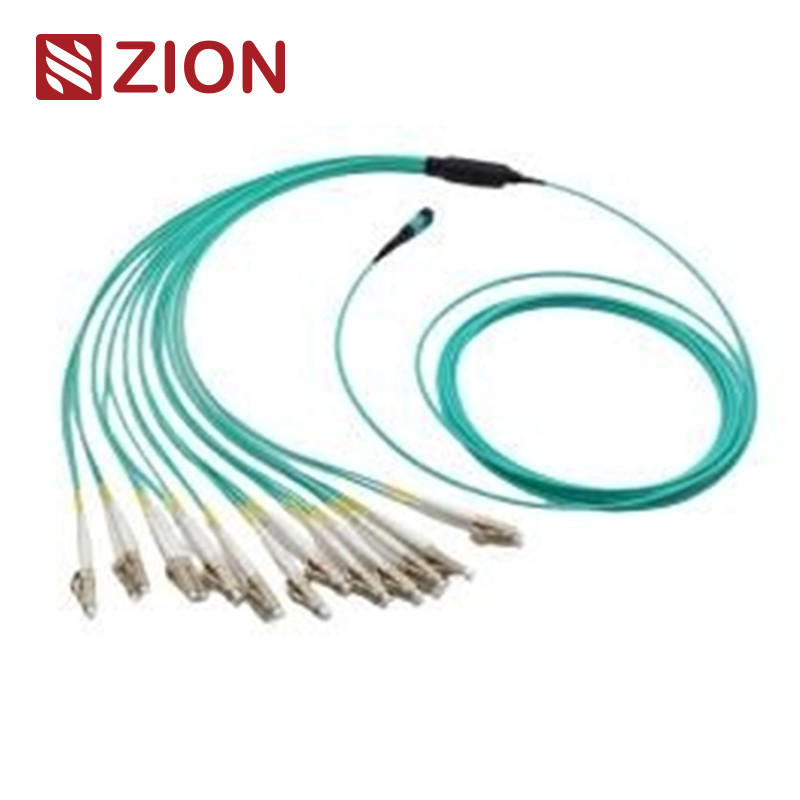

8 Fiber MPO TO LC OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları

Zion Kodu ve Açıklaması

Zion kodu: ZCM11A17HAAX

Açıklama:

BuZCM11A17HAAXbir8F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kablosu, esas olarak yüksek yoğunluklu veriler için kullanılır

merkezi uygulamalar, optik fiber bina bağlantıları ve QSFP + ve 10G gibi optik alıcı ekipmanlarındaki iç bağlantılar

SFP+ LR optikleri.

Temel Özellikler

• MPO (Çeşitli Lifesi İndir)konektör: Veri merkezlerinde ve optik ağlarda yaygın olarak kullanılan yüksek yoğunluklu bir fiber konektörü.
• Elyaf Türü: 8 fiber MPO 4xLC uniboot veya simplex (4xLC) fanout kablolarına.
• Performans: için optimize edilmiş40G QSFP+ PLR4'ten 10G SFP+ LR'yeoptik doğrudan bağlantı, yama panelleri veya

Ara gövdeleri.

• Tasarım: Yüksek performans ve güvenilirliği sağlayan düşük yerleştirme kaybı ve yüksek geri dönüş kaybına sahip düz kemer kabloları.
• Başvurular: Veri merkezlerinde doğrudan bağlantılar için idealdir, karmaşayı ortadan kaldırır ve kablo yönetimini geliştirir.
• Standartlara Uygunluk:
  • KarşılaşıyorIEC-61754-7,IEC-61755,TIA-604-5 (FOCIS5), veTIA-568-CStandartlar.
  • 10G Fiber Channel ve40G, 100G IEEE 802.3Uyumlu.
• Bağlantı özellikleri:
  • MPO Single Mode (APC)Bağlantılar: Standart kaybı MPO için yeşil ve süper düşük kaybı MPO için sarı.
  • MPO Multimode (PC)Bağlantılar: OM3 ve OM4 için Aqua, OM3 ve OM4 PC için Heather Violet.

Bağlantılar “Endüstriyel Standart”

• MPO Tek Mod: IEC 61754-7 (SM APC: Yeşil bağlantılar + siyah boot / SM APC: Sarı bağlantılar + siyah boot)
• MPO Multimode: IEC 61754-7 (OM1 ve OM2 PC: Beige bağlantılar + siyah bot, OM3 ve OM4 PC: Aqua bağlantıları + siyah bot)
• Diğer Bağlantılar: SC, LC, FC, ST ve E2000 kendi endüstriyel standartlarını (TIA/EIA, FOCIS3, FOCIS10, GR-326, vb.) karşılar.

Optik Özellikler

• Ekleme Kaybı:
  • MPO (tek modlu) standart kaybı ≤0.75dB, çok düşük kaybı ≤0.35dB
  • LC/SC/FC/ST ≤0.3dB
• Geri dönüş kaybı:
  • MPO ≥60dB (tek mod), LC/SC/FC/ST APC ≥60dB, UPC ≥50dB
• Dayanıklılık:
  • 200 çiftleşmeden sonra, 500 yerleştirme-çekme döngüsünden sonra 0.3dB'den daha az değişiklik.
  • Çekim gücü > 70N.
• Çalışma sıcaklığı: -40°C - +85°C

Hakları

• Yüksek Kalite: Fabrika önceden bitirilmiş, test edilmiş ve kalite kontrolü için test raporları ile paketlenmiştir.
• Yer tasarrufu: Veri merkezlerindeki havalandırma verimliliğini azaltan ve azaltan küçük çaplı kablolar.
• Zaman Kazandırmak: Ek yama panellerine gerek kalmadan hızlı kurulum için plug-and-play tasarımı.

Başvurular

• Veri merkezlerinde yüksek yoğunluklu fiber patching.
• Doğrudan bağlantılarQSFP+'dan SFP+'yaoptik, yüksek hızlı ağ bağlantılarını basitleştirmek ve optimize etmek.
• Binalarda ve iç kullanım için fiber ekipmanları arasında fiber optik bağlantılar.

İsimlendirme Kuralları ve Sipariş Onay Bilgisi:

Zion İletişim'in Sıcak MPO-LC Doğruluk Kabloları

• 7236037 ZCM11A12HIAX: 8F MPO SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236038 ZCM11A22HIAX: 12F MPO SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236039 ZCM11A52HIAX: 24F MPO SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236040 ZCM11A17HAAX: 8F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236041 ZCM11A27HAAX: 12F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236042 ZCM11A57HAAX: 24F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236043 ZCM11A18HMAX: 8F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236044 ZCM11A28HMAX: 12F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236045 ZCM11A58HMAX: 24F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236046 ZCM21A12HIAX: 8F MTP SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236047 ZCM21A22HIAX: 12F MTP SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236048 ZCM21A52HIAX: 24F MTP SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236049 ZCM21A17HAAX: 8F MTP OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236050 ZCM21A27HAAX: 12F MTP OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236051 ZCM21A57HAAX: 24F MTP OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236052 ZCM21A18HMAX: 8F MTP OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236053 ZCM21A28HMAX: 12F MTP OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236054 ZCM21A58HMAX: 24F MTP OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları

Bağlantı Fiber Kanalı

Üç Bağlantı Yöntemi Doğru MTP/MPO Polaritesini Korumaya Yardımcı Olur

MPO 8 x LC Simplex yapısı-tip 1

MPO ¢4 x LC Duplex yapısı-Tip 2

MPO 4 x Uniboot LC yapısı - Tip 3

Malzeme ayrıntıları

Paketleme

Bu kolay alınan ve iyi korunan fiber optik kablo paketi OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir.

Standart karton boyutu: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Hangi kartonun kullanılacağı malların Kty'sine bağlıdır.

Paketleme özelleştirilebilir.

Sizin için OEM / ODM hizmeti

• Kablo rengi, baskı kelimesi, kablo kabuğunun malzemesi, bağlantıların rengi
• OEM Etiketi, Kimlik halkaları, kablolar etiketi,Kutu, nakliye işaretleri
• Farklı kalite düzeyleri.
