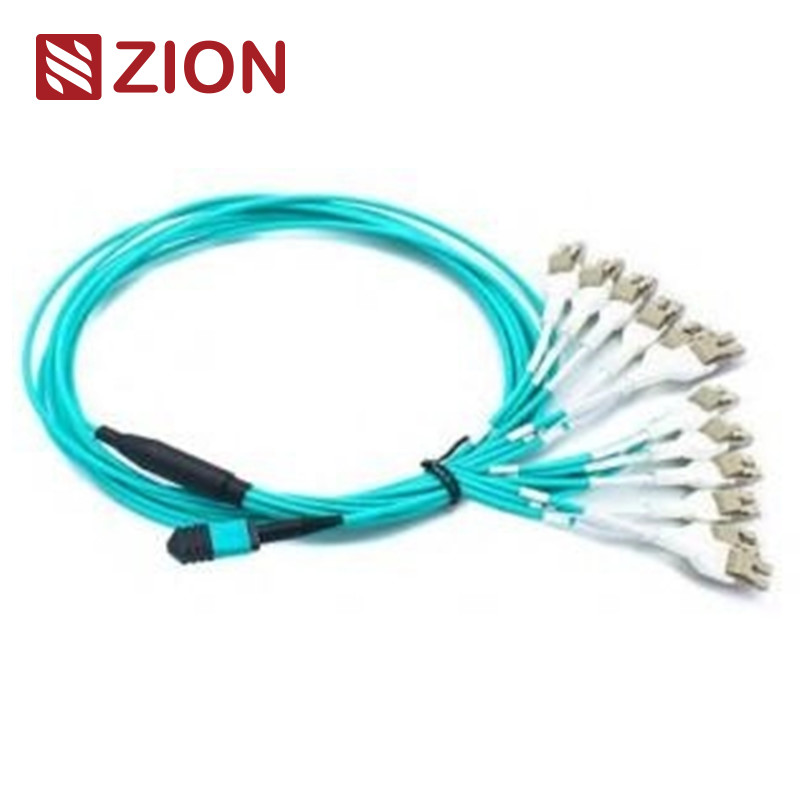

24F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
Zion Kodu ve Açıklaması
Zion Kodu:ZCM11A57HAAX
Zion Açıklama:24F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
MPO konektörü bir fiber konektör türüdür.MPO yüksek yoğunluklu fiber öncesi bağlantı sistemi şu anda esas olarak veri merkezlerinin yüksek yoğunluklu ortamlarında kullanılmaktadır., binaya optik fiber uygulaması ve optik alıcı ekipmanları içindeki iç bağlantı uygulamaları, örneğin optik cihaz, 40G, 100G, QSFP +.
MPO konektör türleri IEC 61754-7 yönetmeliklerine göre ayrılır: çekirdek numaraları (seçim numarası), erkek baş (Erkek, Dişi), kutupluk (PC veya APC).
24 çekirdek MPO Kadın 12 LC Duplex (( 12xLC uniboot;24 LC Simplex) 24F MPO- LC/SC/FC/ST Düz kemer kabloları her iki ucunda MPO ve LC/SC/FC/ST bağlantısı ile sonlandırılır.
24pcs ((LC uniboot için 12pcs; 24 LC Simplex) fanout kablolar 40G QSFP + PLR4'ten 10G SFP + LR optik doğrudan bağlantı ve yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir. aynı uzunluğa sahiptir.Özellikle alan tasarrufu ve kablo yönetimi sorunlarını azaltan veri merkezlerinde yüksek yoğunluklu fiber yama için tasarlanmıştır..
24F MPO- LC/SC/FC/ST 100GBASE-SR10 CXP/CFP Bağlantı Çözümü, 100GBASE-LR4 ve yüksek yoğunluklu veri merkezi için tasarlanmış düz iplik kabloları.10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştirBu 24 Fiber iplik kablosu, (12) SFP+'u bir MPO adaptör paneli ve MPO gövdeye bağlamak için kullanılır.
Bağlantılar Endüstriyel Standartlar
MPO Tek ModReferans:IEC 61754-7
MPO Tek ModKonaklama ayrıntıları:SM APC: Yeşil konektörler + siyah bot (Standard Loss MPO)
SM APC: Sarı bağlantılar+siyah bot (Süper düşük kaybı MPO)
MPO MultimodeReferans:IEC 61754-7
MPO MultimodeKonaklama ayrıntıları:OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MPO)
OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard&Super düşük kaybı MPO)
OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MPO)
- IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
- 10G Fiber Kanalı Uyumlu
- 40G ve 100G IEEE 802.3
Diğer konektörler
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 ve JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 ve JIS C5973.
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 ve JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 ve JIS C5973 vb.
- E2000: IEC61754-15
Kullanılabilir
- G657A1 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
- G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM2 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
- OM3 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
- OM4 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
- OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
Optik Özellikler
- Ekleme kaybı (MPO) (IEC 61300-3-34) Tek mod (APC 8 derece cilalanmış):Standart kayıp:≤0.75dB ((max), ≤0.50dB ((tipik) Çok düşük kayıp:≤0.35dB (max), ≤0.20dB (tipik)
- Ekleme kaybı (MPO) (IEC 61300-3-34)Multimode (PC)Yassı cilalama):Standart kayıp:≤0.6dB (max), ≤0.50 (tipik) Çok düşük kayıp:≤0.35dB (max), ≤0.20dB (tipik)
- Ekleme kaybı (LC/SC/FC/ST) ((IEC 61300-3-6) Tek mod (APC 8 derece cilalanmış):≤0.3dB
- Ekleme kaybı (LC/SC/FC/ST) ((IEC 61300-3-6) Multimod (PC Düz cilalama):≤0.3dB
- DayanıklılıkTek mod (APC)8 derece cilalanmış):<0.3dB tipik değişim (200 çiftleşme)
- Çekim GücüTek mod (APC)8 derece cilalanmış):> 70N
- Çalışma sıcaklığıTek mod (APC)8 derece cilalanmış):-40°C ila +85°C
Özellikleri
- Düşük yerleştirme kaybı, yüksek geri dönüş kaybı
- MT tabanlı çoklu fiber bağlantısı, 4,8,12 ve 24 fiber konektör terminalleri ve montajları
- Fibrelerin kitlesel olarak imha edilmesi için ekonomik çözüm
- Düşük kaybı ve standart kaybı SM ve MM uygulamaları için tasarlanmıştır
- Sağlam yuvarlak kablo, oval kablo ve çıplak kurdele seçenekleri mevcuttur
- Fiber türünü, cila türünü ve/veya bağlantı kalitesini ayırt etmek için mevcut olan renkli kodlanmış korumalar
- Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi
MTP / MPO Patch kablosunun / gövde kablosunun avantajları genellikle şunları içerir:
- Yüksek kaliteli MTP / MPO Patch kablosu / gövde kablosu, test raporlarıyla birlikte fabrika önceden sonlandırılır, test edilir ve paketlenir.
- Kablo hacminin azalmasıMTP/MPO Patch kablosunun/kablosunun çapı çok küçüktür, bu da kablo hacmini azaltır ve veri merkezlerindeki klima koşullarını iyileştirir
- Zaman tasarrufu ✓ Özel plug and play tasarımı ile MTP / MPO Patch kablosu / gövde kablosu yerleştirilebilir ve hemen takılabilir.
Uygulama
24F MPO- LC/SC/FC/ST 100GBASE-SR10 CXP/CFP Bağlantı Çözümü, 100GBASE-LR4 ve yüksek yoğunluklu veri merkezi için tasarlanmış düz iplik kabloları.10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştirBu 24 Fiber iplik kablosu (12) SFP+'yu bir MPO adaptör paneline ve MPO gövdesine bağlamak için kullanılır.
Tüm OMC'nin MPO Bağlayıcıları Senko / Nissin / Sumitomo'dan. MPO Fiber Patch Cord, genellikle üç alanda kullanılan bir tür yüksek yoğunluklu kablo montajıdır.
- Yüksek yoğunluk derecesi ortamı ile Veri Merkezi uygulaması
- Binaya optik fiber
- Fiber ekipmanlarında iç bağlantı uygulaması.
İsimlendirme Kuralları ve Sipariş Onay Bilgisi:
Zion İletişim'in Sıcak MPO-LC Doğruluk Kabloları
- 7236037 ZCM11A12HIAX::8F MPO SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
- 7236038 ZCM11A22HIAX: 12F MPO SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
- 7236039 ZCM11A52HIAX: 24F MPO SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
- 7236040 ZCM11A17HAAX: 8F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
- 7236041 ZCM11A27HAAX: 12F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
- 7236042 ZCM11A57HAAX: 24F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
- 7236043 ZCM11A18HMAX: 8F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
- 7236044 ZCM11A28HMAX: 12F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
- 7236045 ZCM11A58HMAX: 24F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
- 7236046 ZCM21A12HIAX: 8F MTP SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
- 7236047 ZCM21A22HIAX: 12F MTP SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
- 7236048 ZCM21A52HIAX: 24F MTP SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
- 7236049 ZCM21A17HAAX: 8F MTP OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
- 7236050 ZCM21A27HAAX: 12F MTP OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
- 7236051 ZCM21A57HAAX: 24F MTP OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
- 7236052 ZCM21A18HMAX: 8F MTP OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
- 7236053 ZCM21A28HMAX: 12F MTP OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
- 7236054 ZCM21A58HMAX: 24F MTP OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
Bağlantı Fiber Kanalı
Üç Bağlantı Yöntemi Doğru MTP/MPO Polaritesini Korumaya Yardımcı Olur
MPO 24 x LC Simplex yapısı-tip 1
MPO 12 x LC Dupleks yapısı-Tip 2 - Tip A
MPO 12 x LC Dupleks yapısı-Tip 2-Tip B
MPO 12 x LC Dupleks yapısı-Tip 2-Tip C
MPO için polarite 12 x Uniboot LC yapısı-tip 3
Malzeme ayrıntıları
Paketleme
Bu kolay alınan ve iyi korunan fiber optik kablo paketi OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir.
Standart karton boyutu: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Hangi kartonun kullanılacağı malların Kty'sine bağlıdır.
Paketleme özelleştirilebilir.
Sizin için OEM / ODM hizmeti
- Kablo rengi, baskı kelimesi, kablo kabuğunun malzemesi, bağlantıların rengi
- OEM Etiketi, Kimlik halkaları, kablolar etiketi,Kutu, nakliye işaretleri
- Farklı kalite düzeyleri.
