| Menşe yeri: | Çin |
|---|---|
| Marka adı: | HELLOSIGNAL® OR OEM |
| Min sipariş miktarı: | 50 PARÇA |
| Ambalaj bilgileri: | 10 Adet / Poşet |
| Teslim süresi: | Depozitoyu aldıktan sonra normalde 25 gün. |
| Ödeme koşulları: | T/T |
| Yetenek temini: | limit yok |
| dayanıklılık: | <0,3dBtipik değişiklik, 200 çiftleşme | Değiştirilebilirlik: | ≤0.2dB |
|---|---|---|---|
| Tak-Çek Testi: | 500 kez, IL＜0.5dB | Gerilme direnci: | >70N |
| Çalışma Sıcaklığı (℃): | -40 ila + 85°C |
| Zion Kodu | Siyon Tanımı | |||||||

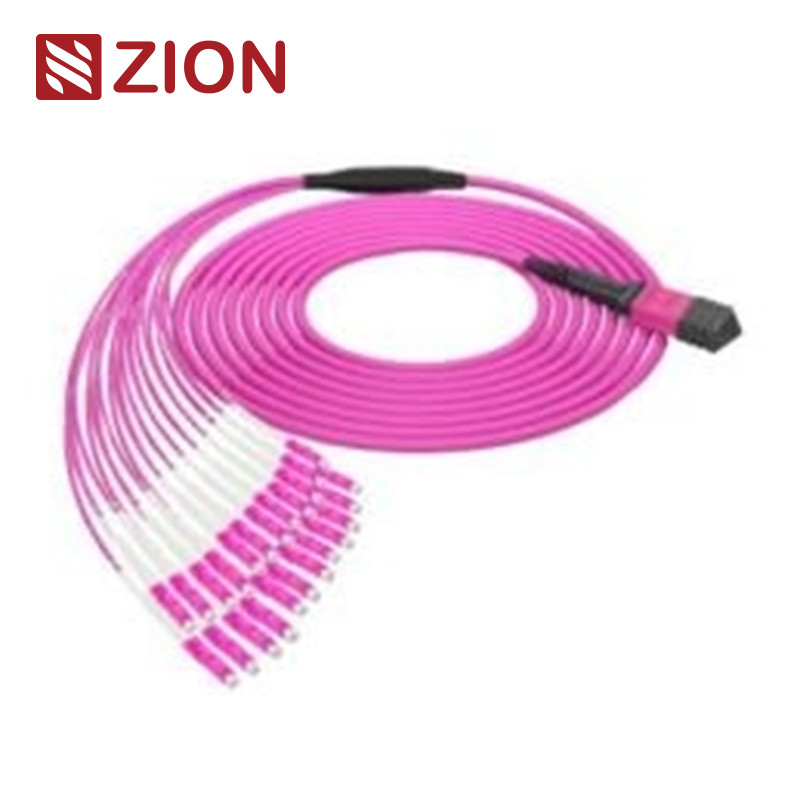

| ZCM11A58HAAX | 24F MPO OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | |||||||
| MPO konektörü, bir tür fiber konektördür.MPO (Multi-Fiber Push On), çok çekirdekli bir fiber bağlantı tipidir.MPO yüksek yoğunluklu fiber ön bağlantı sistemi şu anda esas olarak veri merkezlerinin yüksek yoğunluklu ortamlarının uygulanmasında, binaya fiber optik uygulamasında ve optik cihaz gibi optik alıcı-verici ekipmanın içindeki dahili bağlantı uygulamalarında kullanılmaktadır. , 40G, 100G, QSFP+. | ||||||||
| MPO konektör tipleri, IEC 61754-7 düzenlemelerine göre ayırt edilir: damar numaraları (dizi numarası), erkek kafa (Erkek, Dişi), polarite (PC veya APC). | ||||||||
| 24 çekirdekli MPO Dişi - 12 LC Dubleks( 12xLC uniboot;24 LC Simplex) 24F MPO- LC/SC/FC/ST Düz kablo demeti Kablolar her iki uçta MPO ve LC/SC/FC/ST konnektörü ile sonlandırılır.bu 24 adet (LC uniboot için 12 adet; 24 LC Simplex) çıkış kabloları, 40G QSFP+ PLR4 ila 10G SFP+ LR optik doğrudan bağlantı ve yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.aynı uzunluğa sahip.Alan tasarrufuna ihtiyaç duyan ve kablo yönetimi sorunlarını azaltan veri merkezlerinde yüksek yoğunluklu fiber yama için özel olarak tasarlanmıştır. |
||||||||
| 100GBASE-SR10 CXP/CFP Ara Bağlantı Çözümü, 100GBASE-LR4 ve yüksek yoğunluklu veri merkezi için tasarlanmış 24F MPO- LC/SC/FC/ST Düz kablo demeti Kabloları.10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.Bu 24 Fiber kablo demeti, (12) SFP+'yi bir MPO adaptör paneline ve MPO ana hattına bağlamak için kullanılır. | ||||||||
Konnektörlerin Endüstriyel Standardı:
| Bağlayıcı | Referans | Konut Detayları | ||||||
| MPO Tekli mod | IEC 61754-7 | SM APC: Yeşil konektörler+siyah önyükleme (Standart Kayıp MPO) SM APC: Sarı konektörler+siyah önyükleme (Süper düşük kayıplı MPO) |
||||||
| MPO Çok Modlu | IEC 61754-7 | OM1&OM2 PC: Bej konektörler+siyah önyükleme (Standart Kayıp MPO) OM3&OM4 PC: Aqua konektörler+siyah önyükleme (Standart ve Süper düşük kayıplı MPO) OM3&OM4 PC: Heather Violet konektörler+siyah önyükleme (Standart kayıp MPO) |
||||||
| IEC Standardı IEC-61754-7'yi karşılar;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) uyumlu TIA-568-C uyarınca yapısal kablolama | ||||||||
| 10G Fiber Kanal Uyumlu | ||||||||
| 40G ve 100G IEEE 802.3 |
Diğer konektörlerin Endüstriyel Standardı:
| SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 ve JIS C5973 | ||||||||
| LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 ve JIS C5973. | ||||||||
| FC: ÇED /TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 ve JIS C5973 | ||||||||
| ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 ve JIS C5973 vb. | ||||||||
| E2000: IEC61754-15 |
İçin uygun
| G657A1 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
| G657A2/B2 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
| G657B3 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
| OM1 62.5/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
| OM2 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
| OM3 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
| OM4 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
| OM5 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 |
Optik Özellikler:
| Özel öğeler. | Tekli mod (APC 8 derece cilalı) | Çok modlu (PC Düz cila) | ||||||
| ekleme kaybı (MPO) (IEC 61300-3-34) |
standart kayıp:≤0,75dB(maks), ≤0,50dB(Tipik) Süper Düşük kayıp:≤0,35dB(maks), ≤0,20dB(Tipik) |
standart kayıp:≤0,6dB(maks), ≤0,50(Tipik) Süper Düşük kayıp:≤0,35dB(maks) , ≤0,20dB(Tipik) |
||||||
| Ekleme kaybı (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| İade kaybı (MPO) | ≥60dB(8 derece parlatma) | ≥25dB | ||||||
| Geri dönüş kaybı(LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
| dayanıklılık | <0,3dB tipik değişiklik, 200 eşleşme | |||||||
| Değiştirilebilirlik | ≤0.2dB | |||||||
| Tak-Çek Testi | 500 kez, IL＜0,5 dB | |||||||
| Gerilme direnci | >70N | |||||||
| Çalışma Sıcaklığı (℃) | ·-40 ila + 85°C | |||||||
Özellikler:
| Düşük ekleme kaybı, yüksek geri dönüş kaybı | ||||||||
| MT tabanlı Çoklu Fiber Konnektör, 4,8,12 ve 24 fiber konektör sonlandırmaları ve düzenekleri | ||||||||
| Fiber toplu sonlandırma için ekonomik çözüm | ||||||||
| Düşük kayıplı ve standart kayıplı SM ve MM uygulamaları için tasarlanmıştır | ||||||||
| Sağlamlaştırılmış yuvarlak kablo, oval kablo ve çıplak şerit seçenekleri mevcuttur | ||||||||
| Fiber tipini, cila tipini ve/veya konektör derecesini ayırt etmek için renk kodlu muhafazalar mevcuttur | ||||||||
| Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi |
MTP/MPO Yama kablosunun/ana hat kablosunun avantajları genellikle şunları içerir:
| Yüksek kalite—MTP/MPO Yama kablosu/ana hat kabloları fabrikada önceden sonlandırılır, test edilir ve test raporlarıyla birlikte paketlenir.Bu raporlar, uzun vadeli dokümantasyon ve kalite kontrol işlevi görür. | ||||||||
| Azalan kablo hacmi—MTP/MPO Bağlantı kablosu/ana hat kablolarının çok küçük çapları vardır, bu da kablo hacmini azaltır ve veri merkezlerindeki iklimlendirme koşullarını iyileştirir | ||||||||
| Zaman kazandıran—Özel tak ve çalıştır tasarımıyla, MTP/MPO Yama kablosu/ana hat kabloları dahil edilebilir ve hemen takılabilir. Kurulum süresinin kısalmasına büyük ölçüde yardımcı olur. |
Başvuru:
| 100GBASE-SR10 CXP/CFP Ara Bağlantı Çözümü, 100GBASE-LR4 ve yüksek yoğunluklu veri merkezi için tasarlanmış 24F MPO- LC/SC/FC/ST Düz kablo demeti Kabloları.10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir. Bu 24 Fiber kablo demeti kablosu, (12) SFP+'yı bir MPO adaptör paneline ve MPO ana hattına bağlamak için kullanılır. | ||||||||
| OMC'nin tüm MPO Konnektörleri Senko/Nissin/Sumitomo'dandır.MPO Fiber Patch Cord, genellikle üç alanda kullanılan bir tür yüksek yoğunluklu kablo tertibatıdır. | ||||||||
| Yüksek yoğun derece ortamına sahip Veri Merkezi uygulaması | ||||||||
| Binaya fiber optik | ||||||||
| Fiber ekipmanda dahili konektör uygulaması. |
Adlandırma Kuralları ve Sipariş Onay Bilgileri:
Zion Communication'ın Sıcak MPO-LC Düz Kablo Demeti Kabloları
| Zion Kodu | Siyon Tanımı | |||||||
| 7236037 | ZCM11A12HIAX | 8F MPO SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236038 | ZCM11A22HIAX | 12F MPO SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236039 | ZCM11A52HIAX | 24F MPO SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236040 | ZCM11A17HAAX | 8F MPO OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236041 | ZCM11A27HAAX | 12F MPO OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236042 | ZCM11A57HAAX | 24F MPO OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236043 | ZCM11A18HMAX | 8F MPO OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236044 | ZCM11A28HMAX | 12F MPO OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236045 | ZCM11A58HMAX | 24F MPO OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236046 | ZCM21A12HIAX | 8F MTP SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236047 | ZCM21A22HIAX | 12F MTP SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236048 | ZCM21A52HIAX | 24F MTP SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236049 | ZCM21A17HAAX | 8F MTP OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236050 | ZCM21A27HAAX | 12F MTP OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236051 | ZCM21A57HAAX | 24F MTP OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236052 | ZCM21A18HMAX | 8F MTP OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236053 | ZCM21A28HMAX | 12F MTP OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236054 | ZCM21A58HMAX | 24F MTP OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| Bağlayıcı | Fiber Kanal | |||||||
Üç Bağlantı Yöntemi, Doğru MTP/MPO Polaritesini Korumaya Yardımcı Olur
MPO –24 x LC Simplex yapı-Tip 1
MPO ––12 x LC Dubleks yapı-Tip 2-Tip A
MPO –12 x LC Dubleks yapı-Tip 2-Tip B
MPO –12 x LC Dubleks yapı-Tip 2-Tip C
MPO –MPO için Polarite –12 x Uniboot LC yapısı-Tip 3
Malzeme detayları
Ambalajlama
| Bu kolayca alınan ve iyi korunan fiber optik kablo paketi, OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir. Standart karton boyutu : 34*22*15 cm;44*34*24 cm;54*39*34cm .Hangi kartonun kullanılacağı mal miktarına bağlıdır.Ambalaj özelleştirilebilir. | ||||||||
Sizin için OEM/ODM hizmeti
| 1. Kablo rengi, baskı kelimesi, kablo kılıfının malzemesi, konektör rengi | ||||||||
| 2. OEM Etiketi, Kimlik halkası, kablo etiketi,kutu, nakliye işaretleri | ||||||||
| 3. Farklı kalite Düzeyi. |
