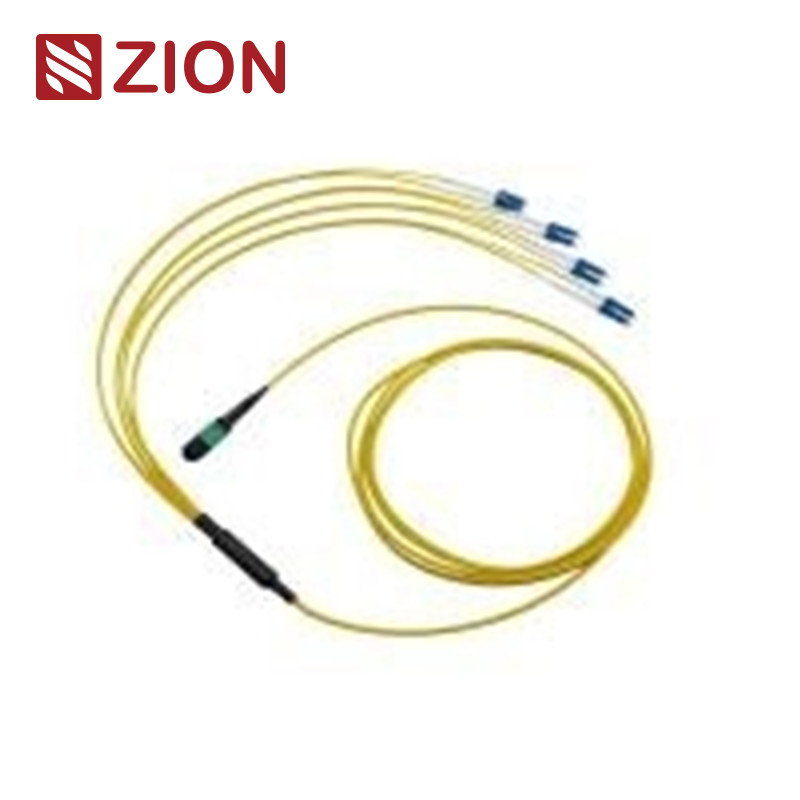

8 Fiber MTP'den LC'ye Tek Modlu Fiber Optik Kablo
Veri merkezi uygulamaları ve optik alıcı ekipman bağlantısı için tasarlanmış yüksek yoğunluklu 8 fiber MTP'den LC düz kemer kabloları.
Zion Ürün Bilgisi
Zion Kodu:ZCM21A12HIAX
Açıklama:8F MTP SM Fiber Optic MTP-LC 2.0mm Düz kemer kabloları
MTP (Multi-Fiber Push On) konektörü, öncelikle veri merkezi ortamlarında, fiber-to-the-building uygulamalarında,ve 40G'yi destekleyen optik alıcı ekipmanları içindeki iç bağlantılar, 100G ve QSFP+ teknolojileri.
Bağlantı özellikleri
MTP Tek Modlu Bağlantılar
Referans Standartı:EIA/TIA-604-5
Konaklama ayrıntıları:
• SM APC: Yeşil bağlantılar + siyah boot (Standard Loss MTP)
• SM APC: Sarı konektörler + siyah boot (Süper Düşük Kayıp MTP)
MTP Multimode Bağlantıları
Referans Standartı:EIA/TIA-604-5
Konaklama ayrıntıları:
• OM1 ve OM2 PC: Beige konektörler + siyah bot
• OM3 ve OM4 PC: Aqua bağlantıları + siyah bot
• OM3 ve OM4 PC: Heather Violet bağlantıları + siyah bot
Uygunluk Standartları
- IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
- TIA-568-C için yapılandırılmış kablolama
- 10G Fiber Kanalı Uyumlu
- 40G ve 100G IEEE 802.3
Ek Bağlantı Standartları
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 ve JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 ve JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 ve JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 ve JIS C5973
- E2000: IEC61754-15
Kullanılabilir Yapılandırmalar
G657A1, G657A2/B2, G657B3 tek modlu lifler ve MTP'den LC, SC, FC, ST ve E2000 konektör kombinasyonlarına kadar OM1, OM2, OM3, OM4, OM5 multimodlu lifler için kullanılabilir.
Optik Performans Özellikleri
| Parametreler |
Tek mod (APC) |
Multimod (PC) |
| Ekleme Kaybı (MPO) |
Standart: ≤0.75dB (maksimum), ≤0.50dB (tipik)
Süper Düşük: ≤0.35dB (maksimum), ≤0.20dB (tipik) |
Standart: ≤0.6dB (maksimum), ≤0.50dB (tipik)
Süper Düşük: ≤0.35dB (maksimum), ≤0.20dB (tipik) |
| Ekleme kaybı (LC/SC/FC/ST) |
≤0.3dB |
≤0.3dB |
| Geri dönüş kaybı (MPO) |
≥60dB |
≥25dB |
| Değerlendirilmiş değerler, değerlendirilmiş değerler ile hesaplanır. |
APC≥60dB; UPC≥50dB |
≥35dB |
Mekanik Özellikler
- Dayanıklılık: <0.3dB tipik değişim (200 çiftleşme)
- Değişkenlik: ≤0.2dB
- Giriş-çekiş testi: 500 kez, IL <0,5dB
- Çekim direnci: > 70N
- Bağlantı süreleri: >600
- Çalışma sıcaklığı: -40°C - +85°C
Temel Özellikler
- Düşük yerleştirme kaybı, yüksek geri dönüş kaybı performansı
- MT tabanlı çoklu fiber bağlantısı, 4, 8, 12 ve 24 fiber bitiş noktası
- Fibrelerin kitlesel olarak imha edilmesi için ekonomik çözüm
- Düşük kaybı ve standart kaybı SM ve MM uygulamaları için tasarlanmıştır
- Kablosuz yuvarlak kablo, oval kablo ve çıplak kurdele seçenekleri
- Fiber türünü kolayca tanımlamak için renkli kodlanmış korumalar
- Mükemmel tekrar edilebilirlik ve değişkenlik
Başvurular
40G LR4 PSM, 40GBASE-SR4 ve 40G QSFP + PLR4 bağlantısı dahil olmak üzere 10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.Ortalık yama panelleri olmadan QSFP + ile (4) SFP + portları arasındaki doğrudan bağlantılar için idealdir..
Bağlantı yöntemleri
MTP - 8 x LC Basit Yapı (tip 1)
MTP - 4 x LC Dupleks Yapısı (2 Tipi)
MTP - 4 x Uniboot LC Yapısı (Tip 3)
Popüler MTP-LC Kablo Modelleri
Zion Communication, 8F, 12F ve 24F yapılandırmalarında tek mod ve multimod varyasyonları içeren çeşitli fiber türleri (SM, OM3,OM4).
Paketleme
OMC etiketlemesi ile standart koruyucu ambalaj. Özelleştirilebilir ambalaj seçenekleri ile birden fazla karton boyutunda (34 × 22 × 15 cm, 44 × 34 × 24 cm, 54 × 39 × 34 cm) mevcuttur.
OEM/ODM Hizmetleri
- Özel kablo renkleri, baskı ve ceket malzemeleri
- OEM etiketleme, kimlik halkaları ve kablo etiketleri
- Özel ambalaj ve nakliye işaretleri
- Farklı kalite seviyeleri mevcuttur
Ürün Galerisi
|
8F MPO ((erkek) -LC Fan-out 0.9mm 30-35cm Patch Kablosu |
|
12F MPO (erkek) -LC Fan-out 0.9mm 30-35cm Patch Kablosu"> |
|
24F MPO (erkek) -LC Fan-out 0.9mm 30-35cm Patch Kablosu"> |
