24 Fiber Yüksek yoğunluklu Veri Merkezleri için Tek modlu MTP-LC 2.0mm Düz Fiber Optik Harness Kablo

24 Fibers Single mode MTP-LC 2.0mm Straight Fiber Optic Harness Cable for High-Density Data Centers
24 Fibers Single mode MTP-LC 2.0mm Straight Fiber Optic Harness Cable for High-Density Data Centers
Temel bilgi
Menşe yeri: Çin
Marka adı: HELLOSIGNAL® OR OEM
Min sipariş miktarı: 50 PARÇA
Ambalaj bilgileri: 10 Adet / Poşet
Teslim süresi: Depozitoyu aldıktan sonra normalde 25 gün.
Ödeme koşulları: T/T
Yetenek temini: limit yok
En iyi fiyat Şimdi başvurun
Detay Bilgi
Dayanıklılık: <0,3dBtipik değişiklik, 200 çiftleşme Değiştirilebilirlik: ≤0,2dB
Tak-Çek Testi: 600 katın üzerinde, IL＜0.5dB Çekme Dayanımı: >70N
Çalışma Sıcaklığı (℃): -40 ila + 85°C
Vurgulamak:

24 Fiber MTP-LC Kablo Demeti Kablosu

,

Tek modlu Fiber Optik Kablo Demeti Kablosu

,

2

Ürün Açıklaması

24 Fiber MTP'den LC'ye Tek Modlu Fiber Optik Kablo
Veri merkezi uygulamaları için tasarlanmış yüksek yoğunluklu MTP-LC 2.0mm düz kemer kabloları

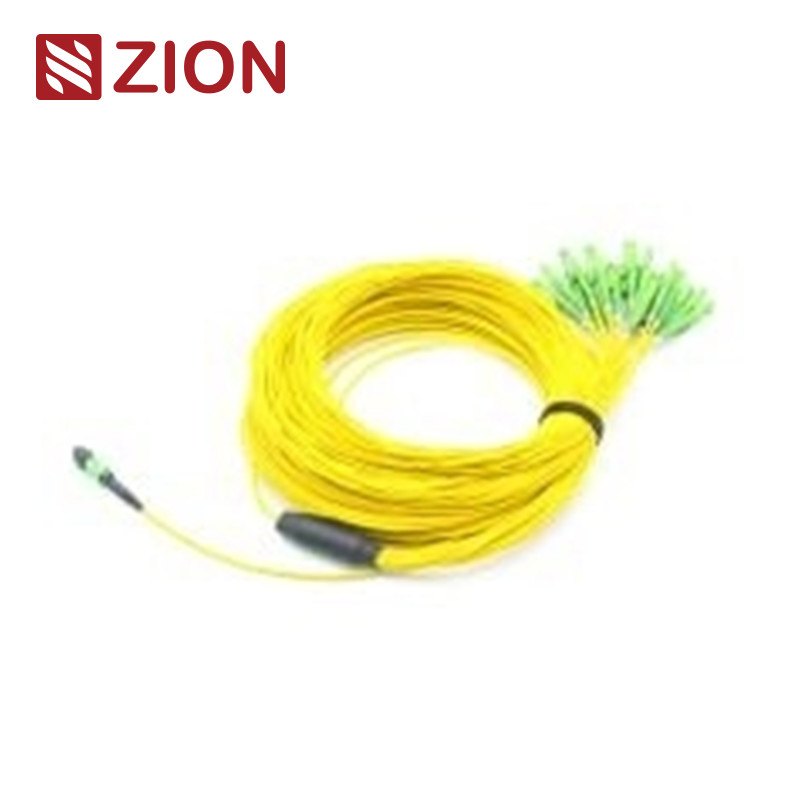

24 Fiber Yüksek yoğunluklu Veri Merkezleri için Tek modlu MTP-LC 2.0mm Düz Fiber Optik Harness Kablo 0
Ürün Kimliği
Zion Kodu:ZCM21A52HIAX
Açıklama:24F MTP SM Fiber Optic MTP-LC 2.0mm Düz kemer kabloları
Ürün Genel Görünümü
MTP konektörü, yüksek yoğunluklu ortamlar için tasarlanmış çok fiberli bir itme konektörüdür.Bu 24 fiber iplik kablosu, MTP'den LC bağlantılarına sahiptir ve veri merkezi uygulamalarında 40G QSFP + PLR4'ten 10G SFP + LR optik doğrudan bağlantısı için optimize edilmiştir..
MTP konektörleri, çekirdek sayısına, cinsiyete (erkek/kadın) ve kutupluğa (PC veya APC) dayanan ayrımlarla EIA / TIA-604-5 düzenlemelerine göre standartlaştırılmıştır.
Sanayi Standartları
MPO Tek Mod
Referans:EIA/TIA-604-5
Konaklama ayrıntıları:
SM APC: Yeşil bağlantılar + siyah boot (Standard Loss MTP)
SM APC: Sarı konektörler + siyah boot (Super Low Loss MTP)
MPO Multimode
Referans:EIA/TIA-604-5
Konaklama ayrıntıları:
OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MTP)
OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard & Super Low Loss MTP)
OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard Loss MTP)
  • IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
  • TIA-568-C için yapılandırılmış kablolama
  • 10G Fiber Kanalı Uyumlu
  • 40G ve 100G IEEE 802.3 Uyumlu
Diğer Bağlantı Standartları
  • SC:TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 ve JIS C5973
  • LC:TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 ve JIS C5973
  • FC:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 ve JIS C5973
  • ST:TIA/EIA, FOCIS2, GR-326. IEC61754-2 ve JIS C5973
  • E2000:IEC61754-15
Kullanılabilir Elyaf Türleri
MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Optik Özellikler
Parametreler Tek mod (APC) Multimod (PC)
Ekleme Kaybı (MPO) Standart: ≤0.75dB (max), ≤0.50dB (tip)
Süper Düşük: ≤0.35dB (max), ≤0.20dB (tip)		 Standart: ≤0.6dB (max), ≤0.50dB (tip)
Süper Düşük: ≤0.35dB (max), ≤0.20dB (tip)
Ekleme kaybı (LC/SC/FC/ST) ≤0.3dB ≤0.3dB
Geri dönüş kaybı (MPO) ≥60dB ≥25dB
Değerlendirilmiş değerler, değerlendirilmiş değerler ile hesaplanır. APC≥60dB; UPC≥50dB ≥35dB
Dayanıklılık <0.3dB tipik değişim (200 çiftleşme)
Değişkenlik ≤0.2dB
Gir-çek testi 500 kere, IL<0.5dB
Çekim Gücü > 70N
Plug-in Zamanları > 600
Çalışma sıcaklığı -40°C ila +85°C
Temel Özellikler
  • Düşük yerleştirme kaybı, yüksek geri dönüş kaybı
  • MT tabanlı çoklu fiber bağlantısı 4, 8, 12 ve 24 fiber bitiş noktası ile
  • Fibrelerin kitlesel olarak imha edilmesi için ekonomik çözüm
  • Düşük kaybı ve standart kaybı SM ve MM uygulamaları için tasarlanmıştır
  • Kablosuz yuvarlak kablo, oval kablo ve çıplak kurdele seçenekleri
  • Kolay tanımlama için renkli kodlu korumalar
  • Mükemmel tekrar edilebilirlik ve değişkenlik
Ürün Faydaları
  • Yüksek Kalite:Fabrika önceden bitirilmiş, test edilmiş ve test raporlarıyla birlikte paketlenmiştir.
  • Yer tasarrufu:Küçük çaplar kablo hacmini azaltır ve klimayı iyileştirir
  • Zaman verimli:Plug and play tasarımı kurulum süresini azaltır
Başvurular
100GBASE-SR10 CXP / CFP Bağlantı Çözümü, 100GBASE-LR4 ve yüksek yoğunluklu veri merkezleri için tasarlanmıştır. 10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiş.
  • Yüksek yoğunluklu veri merkezi ortamları
  • Bina uygulamaları için lif
  • Fiber optik ekipmanlarındaki iç bağlantılar
Teknik Şemalar
24 Fiber Yüksek yoğunluklu Veri Merkezleri için Tek modlu MTP-LC 2.0mm Düz Fiber Optik Harness Kablo 1 24 Fiber Yüksek yoğunluklu Veri Merkezleri için Tek modlu MTP-LC 2.0mm Düz Fiber Optik Harness Kablo 2 24 Fiber Yüksek yoğunluklu Veri Merkezleri için Tek modlu MTP-LC 2.0mm Düz Fiber Optik Harness Kablo 3
İlgili Ürünler
Zion Communication, aşağıdakileri içeren kapsamlı bir MTP-LC düz kemer kablosu yelpazesi sunar:
  • 7236037 ZCM11A12HIA8F MPO SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
  • 7236038 ZCM11A22HIA: 12F MPO SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
  • 7236039 ZCM11A52HIA: 24F MPO SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
  • 7236040 ZCM11A17HAA: 8F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
  • 7236041 ZCM11A27HAAX: 12F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
  • 7236042 ZCM11A57HAA: 24F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
  • 7236043 ZCM11A18HMA: 8F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
  • 7236044 ZCM11A28HMA: 12F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
  • 7236045 ZCM11A58HMA: 24F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
  • 7236046 ZCM21A12HIA: 8F MTP SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
  • 7236047 ZCM21A22HIA: 12F MTP SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
  • 7236048 ZCM21A52HIA: 24F MTP SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
  • 7236049 ZCM21A17HAA: 8F MTP OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
  • 7236050 ZCM21A27HAA: 12F MTP OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
  • 7236051 ZCM21A57HAA: 24F MTP OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
  • 7236052 ZCM21A18HMA: 8F MTP OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
  • 7236053 ZCM21A28HMAX: 12F MTP OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
  • 7236054 ZCM21A58HMA: 24F MTP OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
Bağlantı yöntemleri ve kutupluk
24 Fiber Yüksek yoğunluklu Veri Merkezleri için Tek modlu MTP-LC 2.0mm Düz Fiber Optik Harness Kablo 4
MPO/MTP kutupluluk için üç bağlantı yöntemi
24 Fiber Yüksek yoğunluklu Veri Merkezleri için Tek modlu MTP-LC 2.0mm Düz Fiber Optik Harness Kablo 5 24 Fiber Yüksek yoğunluklu Veri Merkezleri için Tek modlu MTP-LC 2.0mm Düz Fiber Optik Harness Kablo 6 24 Fiber Yüksek yoğunluklu Veri Merkezleri için Tek modlu MTP-LC 2.0mm Düz Fiber Optik Harness Kablo 7 24 Fiber Yüksek yoğunluklu Veri Merkezleri için Tek modlu MTP-LC 2.0mm Düz Fiber Optik Harness Kablo 8 24 Fiber Yüksek yoğunluklu Veri Merkezleri için Tek modlu MTP-LC 2.0mm Düz Fiber Optik Harness Kablo 9 24 Fiber Yüksek yoğunluklu Veri Merkezleri için Tek modlu MTP-LC 2.0mm Düz Fiber Optik Harness Kablo 10
Paketleme ve özelleştirme
Standart karton boyutları: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. Karton seçimi sipariş miktarına bağlıdır.
24 Fiber Yüksek yoğunluklu Veri Merkezleri için Tek modlu MTP-LC 2.0mm Düz Fiber Optik Harness Kablo 11
OEM/ODM Hizmetleri Mümkün
  • Özel kablo renkleri, baskı ve ceket malzemeleri
  • OEM etiketleme, kimlik halkaları ve kablo etiketleri
  • Özel ambalaj ve nakliye işaretleri
  • Farklı kalite seviyeleri mevcuttur

    • Etiket:

    MPO kablosu,

    MPO lifi,

    MTP kablosu
