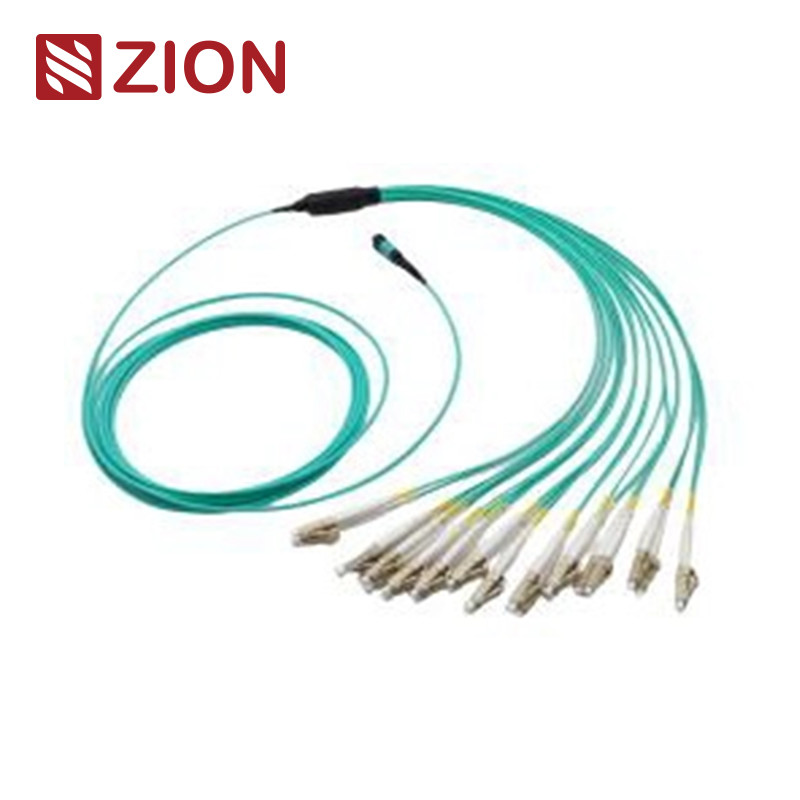

8F MTP OM3 Fiber Optik MTP-LC 2.0mm Düz Demet Kablolar
Zion Ürün Bilgisi
Zion Kodu: ZCM21A17HAAX
Açıklama: 8F MTP OM3 Fiber Optik MTP-LC 2.0mm Düz Demet Kablolar
MTP konektörü, yüksek yoğunluklu ortamlar için tasarlanmış çok fiberli bir itmeli konektördür. Bu sistem öncelikle veri merkezlerinde, binaya fiber uygulamalarında ve 40G, 100G ve QSFP+ cihazları gibi optik alıcı-verici ekipmanları içindeki dahili bağlantılarda kullanılır.
MTP konektörleri, fiber sayısına, cinsiyete (erkek/dişi) ve cila türüne (PC veya APC) göre EIA/TIA-604-5 standartlarına göre sınıflandırılır.
Bu 8 çekirdekli MTP - Dubleks (4xLC uniboot) veya Simpleks (4xLC) düz demet kablo düzenekleri, yüksek yoğunluklu veri merkezi uygulamalarında 40G QSFP+ PLR4 - 10G SFP+ LR optik doğrudan bağlantılar için optimize edilmiştir.
Konektör Endüstriyel Standartları
MPO Tek Modlu
Referans: EIA/TIA-604-5
Muhafaza Detayları: SM APC: Yeşil konektörler + siyah çizme (Standart Kayıp MTP)
SM APC: Sarı konektörler + siyah çizme (Süper Düşük Kayıp MTP)
MPO Çok Modlu
Referans: EIA/TIA-604-5
Muhafaza Detayları: OM1&OM2 PC: Bej konektörler + siyah çizme (Standart Kayıp MTP)
OM3&OM4 PC: Aqua konektörler + siyah çizme (Standart ve Süper Düşük Kayıp MTP)
OM3&OM4 PC: Heather Violet konektörler + siyah çizme (Standart Kayıp MTP)
- IEC Standardı IEC-61754-7'ye uygundur; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) uyumlu
- TIA-568-C'ye göre yapılandırılmış kablolama
- 10G Fiber Kanal Uyumlu
- 40G ve 100G IEEE 802.3
Diğer Konektör Standartları
- SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 ve JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20 ve JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 ve JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 ve JIS C5973
- E2000: IEC61754-15
Mevcut Fiber Tipleri
MTP-LC, MTP-SC, MTP-FC, MTP-ST ve MTP-E2000 konfigürasyonlarında G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125 ve OM5 50/125 fiber tipleriyle uyumludur.
Optik Özellikler
Ekleme Kaybı (MPO) - Tek Modlu (APC 8 derecelik cilalı):
Standart kayıp: ≤0.75dB (maks.), ≤0.50dB (tipik)
Süper Düşük kayıp: ≤0.35dB (maks.), ≤0.20dB (tipik)
Ekleme Kaybı (MPO) - Çok Modlu (PC Düz cila):
Standart kayıp: ≤0.6dB (maks.), ≤0.50dB (tipik)
Süper Düşük kayıp: ≤0.35dB (maks.), ≤0.20dB (tipik)
Ekleme Kaybı (LC/SC/FC/ST):
Tek modlu (APC 8 derecelik cilalı): ≤0.3dB
Çok modlu (PC Düz cila): ≤0.3dB
Geri Dönüş Kaybı:
MPO Tek Modlu: ≥60dB
MPO Çok Modlu: ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB; Çok Modlu≥35dB
Dayanıklılık: <0.3dB tipik değişiklik (200 eşleşme)
Değiştirilebilirlik: ≤0.2dB
Takma-çekme Testi: 500 kez, IL <0.5dB
Çekme Dayanımı: >70N
Çalışma Sıcaklığı: -40°C ila +85°C
Temel Özellikler
- Düşük ekleme kaybı, yüksek geri dönüş kaybı
- 4, 8, 12 ve 24 fiber sonlandırmayı destekleyen MT tabanlı çok fiberli konektör
- Fiberin toplu sonlandırılması için ekonomik çözüm
- Düşük kayıp ve standart kayıp tek modlu ve çok modlu uygulamalar için tasarlanmıştır
- Sağlamlaştırılmış yuvarlak kablo, oval kablo ve çıplak şerit seçenekleri
- Kolay fiber tipi ve cila tipi tanımlaması için renk kodlu muhafazalar
- Mükemmel tekrarlanabilirlik ve değiştirilebilirlik
MPO/MTP Kablo Avantajları
- Yüksek kalite - Fabrikada önceden sonlandırılmış, test edilmiş ve test raporlarıyla paketlenmiş
- Yer tasarrufu - Küçük çaplar kablo hacmini azaltır ve hava akışını iyileştirir
- Zaman verimliliği - Tak ve çalıştır tasarımı kurulum süresini azaltır
Uygulamalar
40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 ve yüksek yoğunluklu veri merkezi ortamları için tasarlanmıştır. 10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.
Birincil uygulamalar arasında yüksek yoğunluklu veri merkezi ortamları, binaya fiber kurulumları ve fiber optik ekipman içindeki dahili bağlantılar bulunur.
İlgili Ürünler
Zion Communication, SM, OM3 ve OM4 fiber tiplerinde 8F, 12F ve 24F konfigürasyonları dahil olmak üzere kapsamlı bir MTP-LC Düz Demet Kablo yelpazesi sunmaktadır.
Bağlantı Yöntemleri
MTP - 8 x LC Simpleks Yapısı - Tip 1
MTP - 4 x LC Dubleks Yapısı - Tip 2 MTP - 4 x Uniboot LC Yapısı - Tip 3 Ambalaj
Standart ambalaj, OMC tarafından etiketlenmiş ve işaretlenmiş fiber optik kabloları içerir. Mevcut karton boyutları: 34×22×15 cm, 44×34×24 cm, 54×39×34 cm. Talep üzerine özel ambalaj mevcuttur.
OEM/ODM Hizmetleri
- Özel kablo rengi, baskı ve ceket malzemesi
- OEM etiketleme, tanımlama halkaları ve kablo etiketleri
- Özel kutular ve nakliye işaretleri
- Farklı kalite seviyeleri mevcuttur
Ürün Çeşitleri
| Görsel | Açıklama | Kategori |
|---|
| 8F MPO(erkek) -LC Fan-out 0.9mm 30-35cm Yama Kablosu | Optik Ağ, MPO-MTP (Erkek) -LC Fan-out 0.9mm, MTP/MPO, Optik Bileşenler |
| 12F MPO(erkek) -LC Fan-out 0.9mm 30-35cm Yama Kablosu | Optik Ağ, MPO-MTP (Erkek) -LC Fan-out 0.9mm, MTP/MPO, Optik Bileşenler |
| 24F MPO(erkek) -LC Fan-out 0.9mm 30-35cm Yama Kablosu | Optik Ağ, MPO-MTP (Erkek) -LC Fan-out 0.9mm, MTP/MPO, Optik Bileşenler |
