Yüksek yoğunluklu veri merkezleri için 2.0mm düz tasarımlı 24F MTP-LC OM4 Fiber Optic Harness Kablosu

24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
Temel bilgi
Menşe yeri: Çin
Marka adı: HELLOSIGNAL® OR OEM
Min sipariş miktarı: 50 PARÇA
Ambalaj bilgileri: 10 Adet / Poşet
Teslim süresi: Depozitoyu aldıktan sonra normalde 25 gün.
Ödeme koşulları: T/T
Yetenek temini: limit yok
En iyi fiyat Şimdi başvurun
Detay Bilgi
Dayanıklılık: <0,3dBtipik değişiklik, 200 çiftleşme Değiştirilebilirlik: ≤0,2dB
Tak-Çek Testi: 600 katın üzerinde, IL＜0.5dB Çekme Dayanımı: >70N
Çalışma Sıcaklığı (℃): -40 ila + 85°C
Vurgulamak:

24F MTP-LC Kablo Demeti Kablosu

,

OM4 Fiber Optik Kablo Demeti Kablosu

,

2.0mm MTP Fiber Optik Kablo

Ürün Açıklaması

24F MTP OM4 Fiber Optic MTP-LC 2.0mm Düz Kullanım Kabloları

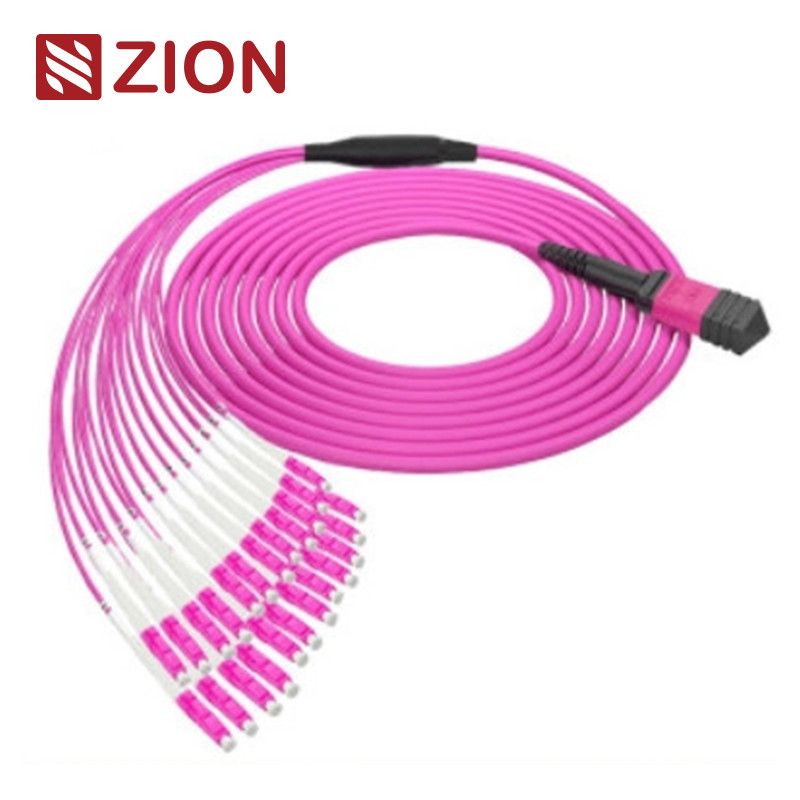

Yüksek yoğunluklu veri merkezleri için 2.0mm düz tasarımlı 24F MTP-LC OM4 Fiber Optic Harness Kablosu 0
Zion Ürün Bilgisi
Zion kodu: ZCM21A58HAAX
Zion Açıklama: 24F MTP OM4 Fiber Optic MTP-LC 2.0mm Düz Harness Kabloları
Ürün Genel Görünümü
MTP konektörü, yüksek yoğunluklu fiber optik uygulamalar için tasarlanmış çok fiberli bir itme konektördür.Bu 24 çekirdekli MTP Kadın'dan 12 LC Duplex kuşak kablosu, 40G QSFP + PLR4'ten 10G SFP + LR optik doğrudan bağlantı ve yüksek yoğunluklu veri merkezi ortamları için optimize edilmiştir..
MTP konektörleri EIA/TIA-604-5 yönetmeliklerine göre standartlaştırılmıştır ve çekirdek sayısına, cinsiyete (erkek/kadın) ve cilalama türüne (PC veya APC) göre ayrılır.
Endüstriyel Standartlara Uyum
MTP bağlantı standardı
MTP Tek mod referansı: EIA/TIA-604-5
MTP Tek modlu konfor ayrıntıları: SM APC: Yeşil bağlantılar + siyah bot (Standard Loss MTP)
SM APC: Sarı bağlantılar + siyah bot (Süper düşük kaybı MTP)
MTP Multimode Referansı: EIA/TIA-604-5
MTP Multimode Koruma Ayrıntıları: OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MTP)
OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard&Super düşük kayıp MTP)
OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MTP)
  • IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
  • 10G Fiber Kanalı Uyumlu
  • 40G ve 100G IEEE 802.3
Diğer Bağlantı Standartları
  • SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 ve JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 ve JIS C5973
  • FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 ve JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 ve JIS C5973 vb.
  • E2000: IEC61754-15
Kullanılabilir Elyaf Türleri
  • MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Optik Özellikler
Ekleme Kaybı
MTP (IEC 61300-3-34) Tek mod (APC 8 derece cilalanmış): Standart kayıp: ≤0.75dB ((max), ≤0.50dB ((tipik); Süper Düşük kayıp: ≤0.35dB ((max), ≤0.20dB ((tipik)
MTP (IEC 61300-3-34) Multimod (PC Düz cilalama): Standart kayıp: ≤0.6dB ((max), ≤0.50 ((tipik); Süper Düşük kayıp: ≤0.35dB ((max), ≤0.20dB ((tipik)
LC/SC/FC/ST (IEC 61300-3-6) Tek mod (APC 8 derece cilalanmış): ≤0.3dB
LC/SC/FC/ST (IEC 61300-3-6) Multimod (PC Düz cilalama): ≤0.3dB
Geri dönüş kaybı
MTP Single Mode (APC 8 derece cilalanmış): ≥60dB
MTP Multimode (PC Flat Polish): ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB
LC/SC/FC/ST: ≥35dB
Performans Özellikleri
  • Dayanıklılık: <0.3dB tipik değişim (200 çiftleşme)
  • Değişkenlik: ≤0.2dB
  • Giriş-çekiş testi: 500 kez, IL<0.5dB
  • Çekim direnci: > 70N
  • Bağlantı süreleri: >600
  • Çalışma sıcaklığı Tek mod (APC): -40°C ila +85°C
Temel Özellikler
  • Düşük yerleştirme kaybı, yüksek geri dönüş kaybı
  • MT tabanlı Multi-Fiber Connector 4 ile,8,12 ve 24 fiber terminasyonları
  • Fibrelerin kitlesel olarak imha edilmesi için ekonomik çözüm
  • Düşük kaybı ve standart kaybı SM ve MM uygulamaları için tasarlanmıştır
  • Sağlam yuvarlak kablo, oval kablo ve çıplak kurdele seçenekleri mevcuttur
  • Fiber türünü, cila türünü ve bağlantı sınıfını ayırt etmek için renk kodlu korumalar
  • Mükemmel tekrar edilebilirlik ve değişkenlik
MPO/MTP Kablosunun Avantajları
  • Yüksek Kalite - Dokümanlama ve kalite kontrolü için test raporları ile fabrika önceden bitirilmiş, test edilmiş ve paketlenmiştir
  • Alan tasarrufu - Küçük çaplar kablo hacmini azaltır ve veri merkezlerindeki klima koşullarını iyileştirir
  • Zaman Tasarımı - Plug and play tasarımı kurulum süresini önemli ölçüde azaltır
Başvurular
100GBASE-SR10 CXP / CFP Bağlantı Çözümü, 100GBASE-LR4 ve yüksek yoğunluklu veri merkezi ortamları için tasarlanmıştır.Bu 24 Fiber iplik kablosu (12) SFP + bir MTP adaptör paneli ve MTP gövde bağlamak için kullanılır.
Tüm MTP Bağlayıcıları Senko/Nissin/Sumitomo'dan tedarik edilir.
  • Yüksek yoğunluklu veri merkezi ortamları
  • Bina uygulamaları için lif
  • Fiber ekipmanlarındaki iç bağlantı uygulamaları
Yüksek yoğunluklu veri merkezleri için 2.0mm düz tasarımlı 24F MTP-LC OM4 Fiber Optic Harness Kablosu 1 Yüksek yoğunluklu veri merkezleri için 2.0mm düz tasarımlı 24F MTP-LC OM4 Fiber Optic Harness Kablosu 2
İlgili Ürünler
Zion İletişim'in sıcak MTP-LC Düz Kullanım Kabloları:
  • 7236037 ZCM11A12HIA: 8F MPO SM Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
  • 7236038 ZCM11A22HIA: 12F MPO SM Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
  • 7236039 ZCM11A52HIA: 24F MPO SM Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
  • 7236040 ZCM11A17HAA: 8F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
  • 7236041 ZCM11A27HAA: 12F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
  • 7236042 ZCM11A57HAA: 24F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
  • 7236043 ZCM11A18HMA: 8F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz Harness Kabloları
  • 7236044 ZCM11A28HMA: 12F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
  • 7236045 ZCM11A58HMA: 24F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz Harness Kabloları
  • 7236046 ZCM21A12HIA: 8F MTP SM Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
  • 7236047 ZCM21A22HIA: 12F MTP SM Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
  • 7236048 ZCM21A52HIA: 24F MTP SM Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
  • 7236049 ZCM21A17HAA: 8F MTP OM3 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
  • 7236050 ZCM21A27HAA: 12F MTP OM3 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
  • 7236051 ZCM21A57HAA: 24F MTP OM3 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
  • 7236052 ZCM21A18HMA: 8F MTP OM4 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
  • 7236053 ZCM21A28HMA: 12F MTP OM4 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
  • 7236054 ZCM21A58HMA: 24F MTP OM4 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
Paketleme ve özelleştirme
Standart ambalaj, koruyucu kartonlarda etiketlenmiş ve işaretlenmiş fiber optik kabloları içerir. Standart karton boyutları: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm (boyut miktarına bağlıdır).
OEM/ODM Hizmetleri Mümkün
  • Kablo rengi, baskı ve ceket malzemesi özelleştirme
  • OEM etiketleri, kimlik halkaları, kablo etiketleri ve nakliye işaretleri
  • Farklı kalite seviyeleri mevcuttur
