dayanıklılık: | <0,3dBtipik değişiklik, 200 çiftleşme | Değiştirilebilirlik: | ≤0.2dB |
---|---|---|---|
Gerilme direnci: | >70N | Tak-Çek Testi: | 500 kez, IL<0.5dB |
Çalışma Sıcaklığı (℃): | -40 ila + 85°C |
Zion Kodu | Siyon Tanımı | |||||||

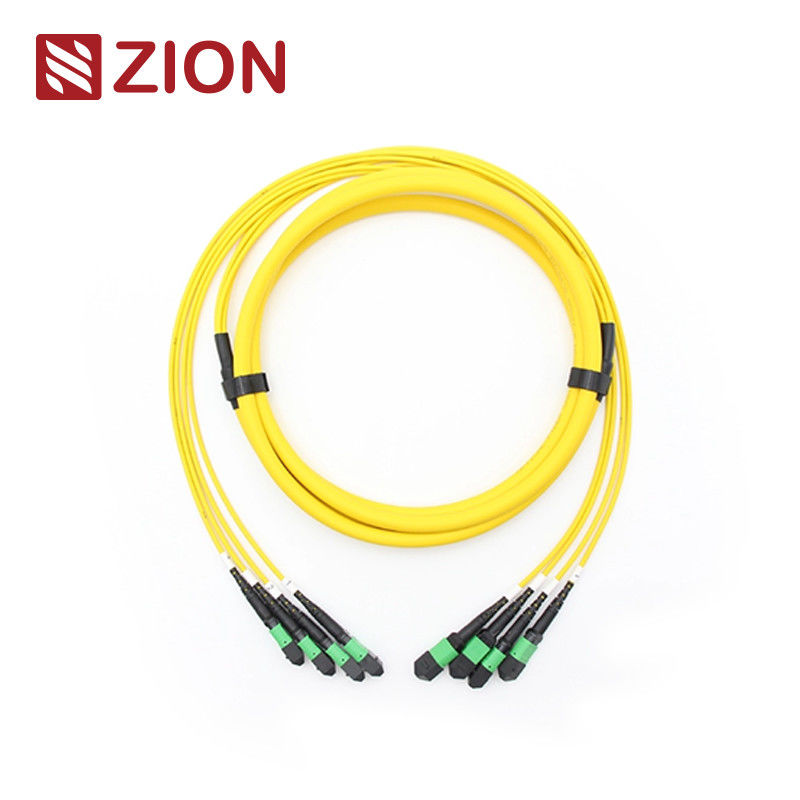

ZCM12C2HIAX | (4*12)48F MPO SM Fiber Optik Dönüş Kablosu | |||||||
MPO konektörü, bir tür fiber konektördür.MPO (Multi-Fiber Push On), çok çekirdekli bir fiber bağlantı tipidir.MPO yüksek yoğunluklu fiber ön bağlantı sistemi şu anda esas olarak veri merkezlerinin yüksek yoğunluklu ortamlarının uygulanmasında, binaya fiber optik uygulamasında ve optik cihaz gibi optik alıcı-verici ekipmanın içindeki dahili bağlantı uygulamalarında kullanılmaktadır. , 40G, 100G, QSFP+. | ||||||||
MPO konektör tipleri, IEC 61754-7 düzenlemelerine göre ayırt edilir: damar numaraları (dizi numarası), erkek kafa (Erkek, Dişi), polarite (PC veya APC). | ||||||||
24F-144F MPO/MTP TRUNK KABLOSU, her iki uçta da MPO/MTP konnektörü ile sonlandırılır.MPO/MTP Yama kablosu/ana hat kabloları, MPO/MTP modüllerini kalıcı bir bağlantı olarak birbirine bağlar.Yama kablosu/ana hat kabloları 12, 24, 48,60,72 ,96,144 fiberlerle mevcuttur.10/40/100 Gbps veri merkezi çözümlerine kadar destek hızları.Tipik olarak kasetleri, panelleri veya sağlamlaştırılmış MPO/MTP çıkışlarını birbirine bağlamak ve veri merkezlerinde ve diğer yüksek fiber ortamlarında yüksek yoğunluklu omurga kablolarının hızlı dağıtımını kolaylaştırmak için kullanılırlar.Ayrıca MPO/MTP, bağlantı panellerindeki konektör stilini değiştirmeniz gerektiğinde çok fazla esneklik ve rahatlık sağlar.Kablo kanalındaki konektörü değiştirmek yerine, bağlantı panelinin çapraz bağlantı tarafına yeni konektör stiliyle yeni bir kaset takmanız yeterlidir. |
Konnektörlerin Endüstriyel Standardı:
Bağlayıcı | Referans | Konut Detayları | ||||||
MPO Tekli mod | IEC 61754-7 | SM APC: Yeşil konektörler+siyah önyükleme (Standart Kayıp MPO) SM APC: Sarı konektörler+siyah önyükleme (Süper düşük kayıplı MPO) |
||||||
MPO Çok Modlu | IEC 61754-7 | OM1&OM2 PC: Bej konektörler+siyah önyükleme (Standart Kayıp MPO) OM3&OM4 PC: Aqua konektörler+siyah önyükleme (Standart ve Süper düşük kayıplı MPO) OM3&OM4 PC: Heather Violet konektörler+siyah önyükleme (Standart kayıp MPO) |
IEC Standardı IEC-61754-7'yi karşılar;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) uyumlu TIA-568-C uyarınca yapısal kablolama | ||||||||
10G Fiber Kanal Uyumlu | ||||||||
40G ve 100G IEEE 802.3 |
Optik Özellikler:
Özel öğeler. | Tekli mod (APC 8 derece cilalı) | Multimode (PC Düz cila) | ||||||
ekleme kaybı (MPO) (IEC 61300-3-34) |
standart kayıp:≤0,75dB(maks), ≤0,50dB(Tipik) Süper Düşük kayıp:≤0,35dB(maks), ≤0,20dB(Tipik) |
standart kayıp:≤0,6dB(maks), ≤0,50(Tipik) Süper Düşük kayıp:≤0,35dB(maks) , ≤0,20dB(Tipik) |
||||||
Ekleme kaybı (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
İade kaybı (MPO) | ≥60dB(8 derece parlatma) | ≥25dB | ||||||
Geri dönüş kaybı(LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
dayanıklılık | <0,3dBtipik değişiklik, 200 çiftleşme | |||||||
Değiştirilebilirlik | ≤0.2dB | |||||||
Gerilme direnci | >70N | |||||||
Tak-Çek Testi | 500 kez, IL<0,5 dB | |||||||
Çalışma Sıcaklığı (℃) | ·-40 ila + 85°C |
Özellikler:
Düşük ekleme kaybı, yüksek geri dönüş kaybı | ||||||||
MT tabanlı Çoklu Fiber Konnektör, 4,8,12 ve 24 fiber konektör sonlandırmaları ve düzenekleri | ||||||||
Fiber toplu sonlandırma için ekonomik çözüm | ||||||||
Düşük kayıplı ve standart kayıplı SM ve MM uygulamaları için tasarlanmıştır | ||||||||
Sağlamlaştırılmış yuvarlak kablo, oval kablo ve çıplak şerit seçenekleri mevcuttur | ||||||||
Fiber tipini, cila tipini ve/veya konektör derecesini ayırt etmek için renk kodlu muhafazalar mevcuttur | ||||||||
Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi |
Başvuru:
OMC'nin tüm MPO Konnektörleri Senko/Nissin/Sumitomo'dandır.MPO Fiber Patch Cord, genellikle üç alanda kullanılan bir tür yüksek yoğunluklu kablo tertibatıdır. | ||||||||
Yüksek yoğun derece ortamına sahip Veri Merkezi uygulaması | ||||||||
Binaya fiber optik | ||||||||
Fiber ekipmanda dahili konektör uygulaması. |
Adlandırma Kuralları ve Sipariş Onay Bilgileri:
Senko MPO için İtme Çekme Sekmesi
24F-144F MPO/MTP TRUNK KABLOSU
Ürünler Malzemeler-Kablo
Bağlayıcı | Fiber Kanal |
Not: Dişi konnektörün erkek konnektör tipi ile bağlanması gerekir.
MPO-MPO 12F Gövde kablo çizimi.
Toplam Uzunluk(L)(m) | tolerans uzunluğu (cm) | |||||||
0<L<1 | +5/-0 | |||||||
1<L<10 | +10/-0 | |||||||
10<L<40 | +15/-0 | |||||||
40<L | +%0,5 x L/-0 |
Üç Bağlantı Yöntemi, Doğru MTP/MPO Polaritesini Korumaya Yardımcı Olur
24F-144F MPO/MTP gövde kablosunun birim konnektörü 12F MPO/MTP olduğundan, tek 12F ile aynı polariteye sahiptir.
MPO/MTP gövde kablosu.
Malzeme detayları
Zion Communication'ın Sıcak MPO/MTP TRUNK KABLOSU
Zion Kodu | Siyon Tanımı | |||||||
7236055 | ZCM12C2HIAX | (4*12)48F MPO SM Fiber Optik Dönüş Kablosu | ||||||
7236056 | ZCM12C7HAAX | (4*12)48F MPO OM3 Fiber Optik Dönüş Kablosu | ||||||
7236057 | ZCM12C8HMAX | (4*12)48F MPO OM4 Fiber Optik Dönüş Kablosu | ||||||
7236058 | ZCM22C2HIAX | (4*12)48F MTP SM Fiber Optik Dönüş Kablosu | ||||||
7236059 | ZCM22C7HAAX | (4*12)48F MTP OM3 Fiber Optik Dönüş Kablosu | ||||||
7236060 | ZCM22C8HMAX | (4*12)48F MTP OM4 Fiber Optik Dönüş Kablosu |
Ambalajlama
Bu kolayca alınan ve iyi korunan fiber optik kablo paketi, OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir. Standart karton boyutu : 34*22*15 cm;44*34*24 cm;54*39*34cm .Hangi kartonun kullanılacağı mal miktarına bağlıdır.Ambalaj özelleştirilebilir. | ||||||||
Sizin için OEM/ODM hizmeti
1. Kablo rengi, baskı kelimesi, kablo kılıfının malzemesi, konektör rengi | ||||||||
2. OEM Etiketi, Kimlik halkası, kablo etiketi,kutu, nakliye işaretleri | ||||||||
3. Farklı kalite Düzeyi. |
|
7236055, ZCM12C2HIAX | (4*12)48F MPO SM Fiber Optik Gövde Kablosu | Optik Ağ,MPO-MTP TRUNK KABLO,OVP/MPO,Optik Bileşenler |
|
7236056, ZCM12C7HAAX | (4*12)48F MPO OM3 Fiber Optik Gövde Kablosu | Optik Ağ,MPO-MTP TRUNK KABLO,OVP/MPO,Optik Bileşenler |
|
7236057, ZCM12C8HMAX | (4*12)48F MPO OM4 Fiber Optik Gövde Kablosu | Optik Ağ,MPO-MTP TRUNK KABLO,OVP/MPO,Optik Bileşenler |
|
7236058, ZCM22C2HIAX | (4*12)48F MTP SM Fiber Optik Gövde Kablosu | Optik Ağ,MPO-MTP TRUNK KABLO,OVP/MPO,Optik Bileşenler |
|
7236059, ZCM22C7HAAX | (4*12)48F MTP OM3 Fiber Optik Gövde Kablosu | Optik Ağ,MPO-MTP TRUNK KABLO,OVP/MPO,Optik Bileşenler |
|
7236060, ZCM22C8HMAX | (4*12)48F MTP OM4 Fiber Optik Gövde Kablosu | Optik Ağ,MPO-MTP TRUNK KABLO,OVP/MPO,Optik Bileşenler |
