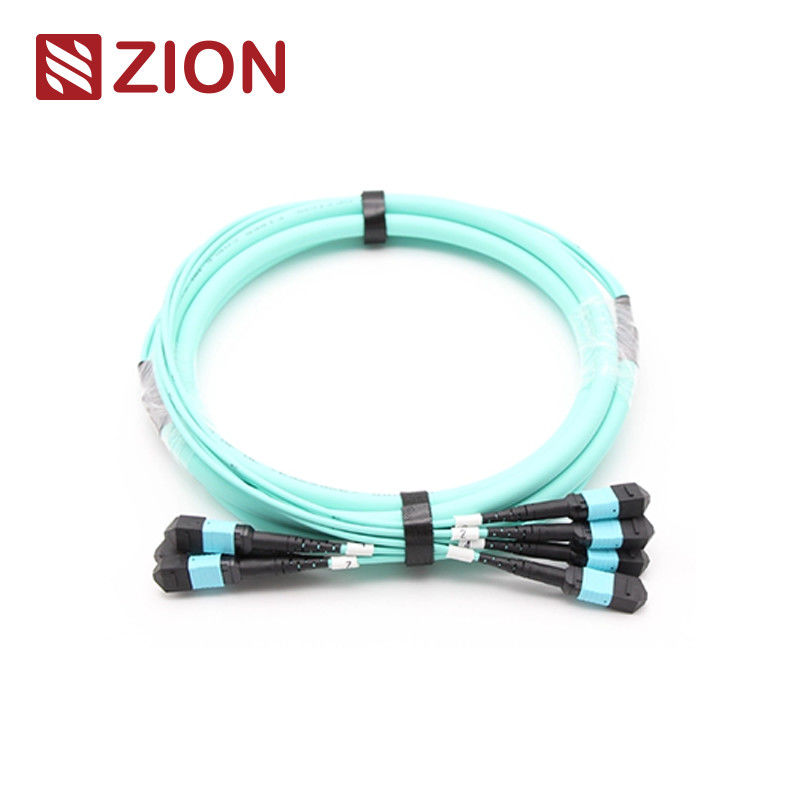

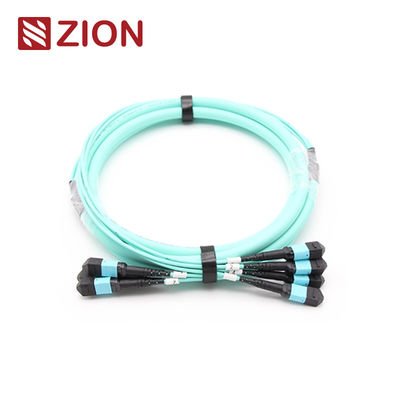

48F(4x12) MTP OM3 Fiber Optik Trunk Kablo
10G/40G/100G veri iletimini destekleyen, veri merkezi uygulamaları için tasarlanmış yüksek yoğunluklu 48 fiberli MTP OM3 trunk kablo.
Zion Kodu: ZCM22C7HIAX
Zion Açıklaması: (4*12)48F MTP OM3 Fiber Optik Trunk Kablo
MTP konektörü, yüksek yoğunluklu ortamlar için tasarlanmış çok fiberli bir push-on konektör türüdür. Bu sistem öncelikle veri merkezlerinde, binaya fiber uygulamalarında ve 40G, 100G ve QSFP+ teknolojilerini destekleyen optik alıcı-verici ekipmanlar içindeki dahili bağlantılarda kullanılır.
MTP konektör tipleri, EIA/TIA-604-5 yönetmeliklerine göre çekirdek sayılarına, cinsiyetine (erkek/dişi) ve polaritesine (PC veya APC) göre sınıflandırılır.
Ürüne Genel Bakış
24F-144F MPO/MTP trunk kabloları, her iki uçta MPO/MTP konektörleri ile sonlandırılır ve kalıcı bağlantılar olarak MPO/MTP modüllerini bağlar. 12, 24, 48, 60, 72, 96 ve 144 fiber konfigürasyonlarında mevcuttur, bu kablolar 10G/40G/100Gbps veri merkezi çözümlerini destekler.
Konektör Endüstriyel Standartları
MTP Tek Modlu
Referans: EIA/TIA-604-5
Gövde Detayları:
SM APC: Yeşil konektörler + siyah çizme (Standart Kayıplı MTP)
SM APC: Sarı konektörler + siyah çizme (Süper düşük kayıplı MTP)
MTP Çok Modlu
Referans: EIA/TIA-604-5
Gövde Detayları:
OM1 & OM2 PC: Bej konektörler + siyah çizme (Standart Kayıplı MTP)
OM3 & OM4 PC: Aqua konektörler + siyah çizme (Standart ve Süper düşük kayıplı MTP)
OM3 & OM4 PC: Heather Violet konektörler + siyah çizme (Standart kayıplı MTP)
- IEC Standardı IEC-61754-7'ye uygundur; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) uyumlu
- TIA-568-C'ye göre yapısal kablolama
- 10G Fiber Kanal Uyumlu
- 40G ve 100G IEEE 802.3 uyumlu
Optik Özellikler
Ekleme Kaybı (MTP) Tek Modlu (APC 8 derecelik cilalı):
Standart kayıp: ≤0.75dB(maks), ≤0.50dB(Tipik)
Süper Düşük kayıp: ≤0.35dB(maks), ≤0.20dB(Tipik)
Ekleme Kaybı (MTP) Çok Modlu (PC Düz cilalı):
Standart kayıp: ≤0.6dB(maks), ≤0.50(Tipik)
Süper Düşük kayıp: ≤0.35dB(maks), ≤0.20dB(Tipik)
Ekleme kaybı (LC/SC/FC/ST) Tek modlu (APC 8 derecelik cilalı): ≤0.3dB
Ekleme kaybı (LC/SC/FC/ST) Çok modlu (PC Düz cilalı): ≤0.3dB
Dönüş Kaybı (MTP) Tek Modlu (APC 8 derecelik cilalı): ≥60dB
Dönüş Kaybı (MTP) Çok Modlu (PC Düz cilalı): ≥25dB
Dönüş kaybı (LC/SC/FC/ST): APC≥60dB; UPC≥50dB
Dayanıklılık: <0.3dB tipik değişim (200 eşleşme)
Değiştirilebilirlik: ≤0.2dB
Tak-çek Testi: 500 kez, IL＜0.5dB
Çekme dayanımı: >70N
Takma-çıkarma sayısı: >600
Çalışma Sıcaklığı Tek Modlu (APC): -40°C ila +85°C
Temel Özellikler
- Düşük ekleme kaybı, yüksek dönüş kaybı
- 4, 8, 12 ve 24 fiber sonlandırmalı MT tabanlı Çok fiberli Konnektör
- Fiberin toplu sonlandırılması için ekonomik çözüm
- Düşük kayıplı ve standart kayıplı SM ve MM uygulamaları için tasarlanmıştır
- Sağlamlaştırılmış yuvarlak kablo, oval kablo ve çıplak şerit seçenekleri
- Kolay fiber tipi tanımlaması için renk kodlu muhafazalar
- Mükemmel tekrarlanabilirlik ve değiştirilebilirlik
Uygulamalar
Tüm OMC MTP Konnektörleri Senko/Nissin/Sumitomo'dan temin edilmektedir. MTP Fiber Yama Kabloları üç ana alanda kullanılır:
- Yüksek yoğunluklu veri merkezi ortamları
- Binaya fiber kurulumları
- Fiber optik ekipman içindeki dahili bağlantılar
Ürün Belgeleri
Senko MTP için Çekme Bırakma Sekmesi
Kablo Malzemeleri ve Yapısı
Konnektör ve Fiber Kanal
Not: Dişi konektörler erkek konektör tipleriyle bağlanmalıdır.
MTP-MTP 12F Trunk Kablo Çizimi
Uzunluk Tolerans Şartnameleri
| Toplam Uzunluk (L) (m) |
Uzunluk Toleransı (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
MTP/MPO Polarite Bağlantı Yöntemleri
Üç bağlantı yöntemi, uygun MTP/MPO polaritesini sağlar. 24F-144F MPO/MTP trunk kablosunun ünite konektörü 12F MPO/MTP olduğundan, tek 12F MPO/MTP trunk kablolarıyla aynı polariteyi korur.
Malzeme Detayları
İlgili Ürünler
Zion Communication'ın Popüler MPO/MTP Trunk Kabloları:
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM Fiber Optik Trunk Kablo
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Fiber Optik Trunk Kablo
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Fiber Optik Trunk Kablo
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM Fiber Optik Trunk Kablo
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Fiber Optik Trunk Kablo
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Fiber Optik Trunk Kablo
Ambalaj
Fiber optik kablolar, OMC etiketli koruyucu kartonlar içinde paketlenir. Standart karton boyutları 34×22×15 cm, 44×34×24 cm ve 54×39×34 cm'dir. Karton seçimi miktara bağlıdır. Özel ambalaj mevcuttur.
OEM/ODM Hizmetleri
Özelleştirme seçenekleri şunları içerir:
- Kablo rengi, baskı ve ceket malzemesi
- Konnektör rengi özelleştirmesi
- OEM etiketleme, tanımlama halkaları ve kablo etiketleri
- Özel kutular ve nakliye işaretleri
- Farklı kalite seviyeleri mevcuttur
