Ürün Tanımı-1U

Ultra yüksek yoğunluklu MTP/MPO-LC Patch panelleri ve kasetleri günümüzün giderek daha yüksek yoğunluk seviyelerine yönelik gereksinimlerini karşılamaktadır.12 Fiber ile donatılmış ve ön tarafta ve arka tarafta MTP/MPO dizin adaptörlerine sahiptir.Bu kaset, kablo yönetimini optimize etmek, dağıtım hızını artırmak ve daha düşük kurulum maliyetleri için esnekliği ve yönetme yeteneğini artırmak için özel olarak tasarlanmıştır.

Özellikleri

• Dönüştürme: toz kaplama
• 19 inçlik tesisatlara sığar.
• Sabit ve kaydırılabilir tepsinin tasarımı
• Çalıştırılması ve bakımı kolay
• Sabit tip, PC malzemesi ön şeffaf kapağı ile, gözlem ve bakım için uygun.
• Soğuk rulo çelik, elektrostatik toz püskürtme ile yapılmış.
• Fiber Kablo Yönetiminin Kolaylaştırılması İçin Çıkarılabilir Üst
• IEC-61754-7, EIA/TIA-604-5 ve RoHS uyumlu

Ürün Tanımı

• Panel soğuk yuvarlanmış levha ve serinli boya ile yapılır; kaset alüminyumla yapılır ve adaptör plaka plastikle yapılır. kaset baskı valfi ile panele sabitlenir.
• MPO fiber optik yama paneli, SC / FC / ST / LC, UPC, APC konektörleri, 1U, 2U, 3U, 4U, MPO fiber optik yama panelleri ve kasetler, MPO kablo bileşenleri ve bileşenleri üreticisiyiz.
• MPO/MTP modülü Kasetler, önceden monte edilmiş terminal ucunun 12 veya 24 fiber MPO/MTP konektörünü basit veya dupleks standart konektöre ayırmak için kullanılır.Simplex veya duplex yama kablosu kullanarak, modülün çıkışı doğrudan ekipman, çerçeve veya müşteri ucuna bağlanabilir.

Eşleşen kaset modülü ve aksesuarları:

Spesifikasyon

Ürün kodu: ZCUHD11F37HL1
Malzeme: CRS Soğuk olarak yuvarlanmış çelik
Kabin Tipi: 19 inç raklı montaj
Kurulum: Standart EIA 19 inç raf
Uyumlu: TIA/EIA-568-C.3
Elyaf Sayısı: Max.144 Elyaf
Boyutlar (HxWxD): 482.6mmx455mmx44mm
Uygulama: Telekomünikasyon
Doğum yeri: ZheJiang, Çin
Marka: HELLOSIGNAL® veya OEM
Teslimat süresi: Normalde depozito aldıktan sonra 25 gün.
MOQ: 50pcs

Uygulama

• Ultra yüksek yoğunluklu veri merkezi kablolama sistemi ve yönetimi.
• Profesyonel MPO/MTP kablolama çözümü
• UHD Serisi, bina için birden fazla boyutta (1U / 2U / 4U) ve stillerde çok yönlü bir çözümdür
  omurgası, veri merkezleri ve kurumsal uygulamalar.

Zion İletişim'in Sıcak Fiber yama paneli

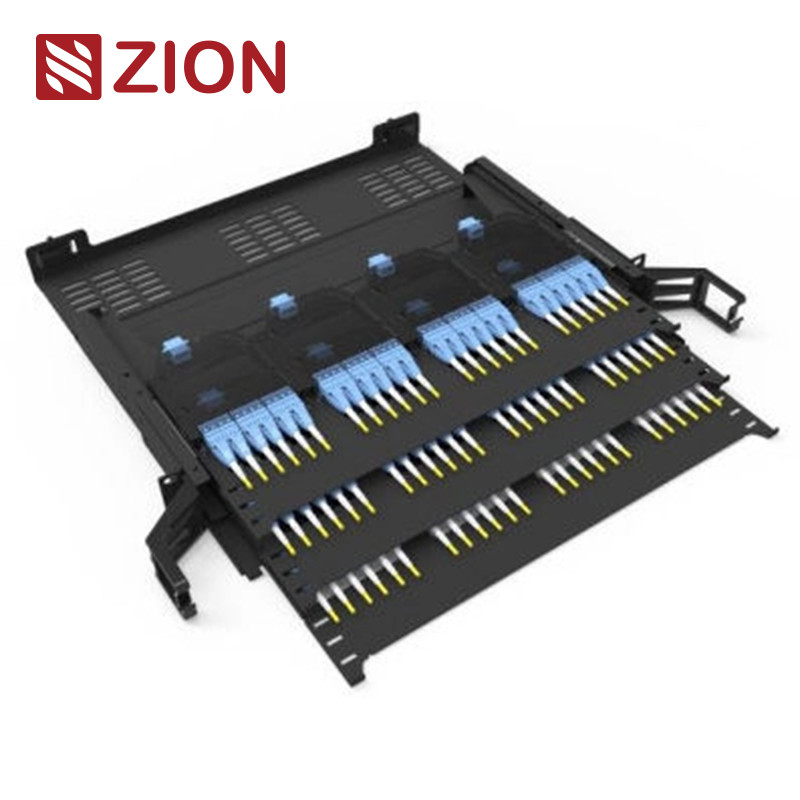

• 723606 ZCUHD11F37HL: 1U UHD MPO/MTP-LC 144F Tam kapak Sabit raklı Patch panel-12 kasetleri
• 7236062 ZCUHD12F57HL: 2U UHD MPO/MTP-LC 288F Tam kapak Sabit raf monte Patch panel-24 kaset
• 7236063 ZCUHD14F78HM1 4U UHD MPO/MTP-LC 576F Tam kapak Sabit raklı yama paneli-48 kaset
• 7236064 ZCUHD11F22HA: 1U UHD MPO/MTP-LC 96F Tam kapak Sabit Rack montajlı Patch panel-4 kasetleri
• 7236065 ZCUHD13F52HA: 3U UHD MPO/MTP-LC 288F Tam kapak Sabit raf monte Patch panel-12 kasetleri
• 7236066 ZCUHD14F62HA: 4U UHD MPO/MTP-LC 384F Tam kapak Sabit Rack monte Patch panel-16 kasetleri
• 7236067 ZCFHD11S17HL: 1U FHD MPO&MTP-LC 72F Slide Rail Rack montaj yama paneli-Modüler tasarım
• 7236068 ZCFHD11F27HL: 1U FHD MPO&MTP-LC 96F Standart sabit raf montajı yama paneli Max-4 modül tipi

İsimlendirme Kuralları ve Sipariş Onay Bilgisi:

	1U UHD MPO/MTP-LC 144F Tam kapak Sabit raklı Patch panel-12 kasetleri (7236061)
	2U UHD MPO/MTP-LC 288F Tam kapak Sabit raklı yama paneli-24 kaset (7236062)
	4U UHD MPO/MTP-LC 576F Tam kapak Sabit raklı yama paneli-48 kaset (7236063)
	1U UHD MPO/MTP-LC 96F Tam kapak Sabit raklı Patch panel-4 kasetleri (7236064)
	3U UHD MPO/MTP-LC 288F Tam kapak Sabit raf monte edilmiş Patch panel-12 kasetleri (7236065)
	4U UHD MPO/MTP-LC 384F Tam kapak Sabit raklı Patch panel-16 kasetleri (7236066)
	1U FHD MPO&MTP-LC 72F Kaydırma Ray Rack montaj yama paneli-Modüler tasarım (7236067)
- Hayır.	1U FHD MPO&MTP-LC 96F Standart sabit raf montaj yama paneli Max-4 modülleri türü ((7236068)
