Ürün Tanımı

Ultra yüksek yoğunluklu MTP/MPO-LC Patch panel ve kasetler günümüzün giderek daha yüksek yoğunluk gereksinimlerini karşılıyor

Bu kaset özel olarak tasarlanmıştır ve 12 fiber ile donatılmıştır ve ön tarafta ve arka tarafta MTP/MPO adaptörlerine sahiptir.

Kablo yönetimini optimize etmek, hızla dağıtım yapmak ve daha düşük kurulum maliyetleri için esnekliği ve yönetme yeteneğini artırmak için.

Özellikleri

• Bitirme:Dayanıklılık ve zarif görünüm için tozla kaplanmış.
• 19 inç uyumluluk:Standart 19 inçlik tesisatlara kusursuz bir şekilde sığar.
• Tasarım Seçenekleri:Esneklik için sabit ve kaydırılabilir tepsilerde mevcuttur.
• Kullanım kolaylığı:Çalışması ve bakımı kolaydır.
• Şeffaf Kapak:Kolay gözlem ve bakım için PC malzemesinden yapılmış ön şeffaf bir kapağı olan sabit tip.
• Dayanıklı Yapı:Uzun süreli performans için elektrostatik toz püskürtmesi ile soğuk valye çelikten yapılmıştır.
• Çıkarılabilir üst:Fiber kablo yönetimini kolaylaştırır.
• Uygunluk:IEC-61754-7, EIA/TIA-604-5 ve RoHS standartlarını karşılar.

Ürün Tanımı

BuMPO Fiber Optic Patch PanelYüksek yoğunluklu fiber optik yönetimi ve bağlantı için tasarlanmıştır.

Soğuk olarak yuvarlanmış çelik ve serinleştirici boya, panel dayanıklı ve görsel olarak çekici.

Alüminyum, ve adaptör plaka dayanıklı plastikten yapılmış.

Kaset, sabitliği ve kullanım kolaylığını sağlayan bir baskı valfi kullanarak panele sağlam bir şekilde sabitlenir.

SC, FC, ST, LC, UPC ve APC konektörleri, bu yama paneli 1U, 2U, 3U ve 4U konfigürasyonlarında mevcuttur.

çeşitli kurulum ihtiyaçları için.

MPO/MTP Modülü KasetleriBu kasetler 12 ya da 24 fiber'i ayırır.

Bir MPO/MTP konektöründen basit veya dupleks standart konektörlere.

Doğrudan ekipman, çerçeve veya istemci terminallerine bağlanabilir.

Uygulamalar:

• Yüksek yoğunluklu veri merkezi ortamları.
• Telekomünikasyon ve kurumsal ağlar.
• Önceden bitirilmiş MPO/MTP kablolama sistemlerinin basitleştirilmiş yönetimi.

Eşleşen kaset modülü ve aksesuarları:

Spesifikasyon:

• Ürün kodu:ZCUHD14F62HA1
• Malzeme:CRS Soğuk olarak yuvarlanmış çelik
• Kapak tipi:19 inç raklı montaj
• Kurulum:Standart EIA 19 inçlik raf
• Uyumlu:TIA/EIA-568-C.3
• Lif Sayısı:Max.384 Elyaflar
• Boyutlar (HxWxD):82.6mmx426mmx177mm
• Uygulama:Telekomünikasyon Ürün:ZheJiang, Çin
• Marka:HELLOSIGNAL® veya OEM
• Teslim süresi:Normalde depozito aldıktan sonra 25 gün.
• MOQ:50 adet.

Uygulama:

• Ultra yüksek yoğunluklu veri merkezi kablolama sistemi ve yönetimi.
• Profesyonel MPO/MTP kablolama çözümü
• UHD Serisi, bina için birden fazla boyutta (1U / 2U / 4U) ve stillerde çok yönlü bir çözümdür

omurgası, veri merkezleri ve kurumsal uygulamalar.

Zion Kodu ve Ürün Tanımı

• 7236061|ZCUHD11F37HL1

Açıklama:1U UHD MPO/MTP-LC 144F Tam Kapaklı Sabit Rack Montajlı Patch Panel (12 kaset)

Ayrıntılar:Bu panel 144 lifden oluşuyor ve 12 MPO/MTP-LC kasetine yer veriyor.

Yüksek yoğunluklu fiber optik yönetimi için tasarlanmış sabit raklı yama paneli.

• 7236062|ZCUHD12F57HL1

Açıklama:2U UHD MPO/MTP-LC 288F Tam Kapaklı Sabit Rack Montajlı Patch Panel (24 kaset)

Ayrıntılar:Bu 2U yüksek yama paneli 288 fiber destekler ve 24 MPO/MTP-LC kasetleri tutar.

ve sabit tesislerde yüksek yoğunluklu fiber dağıtımı.

• 7236063|ZCUHD14F78HM1

Açıklama:4U UHD MPO/MTP-LC 576F Tam Kapaklı Sabit Rack Montajlı Patch Panel (48 kaset)

Ayrıntılar:576 fiber ve 48 MPO/MTP-LC kaset kapasitesi olan 4U yüksek bir panel.

sabit raf kurulumlarında yüksek fiber yoğunluğu sunan fiber optik ağlar.

• 7236064|ZCUHD11F22HA1

Açıklama:1U UHD MPO/MTP-LC 96F Tam Kapaklı Sabit Rack Montajlı Patch Panel (4 kaset)

Ayrıntılar:4 MPO/MTP-LC kasetinde 96 lif barındıran kompakt bir 1U yama paneli, küçük,

Yüksek yoğunluklu fiber tesisatları.

• 7236065|ZCUHD13F52HA1

Açıklama:3U UHD MPO/MTP-LC 288F Tam Kapaklı Sabit Rack Montajlı Patch Panel (12 kaset)

Ayrıntılar:Bu 3U yüksek yama paneli, 12 MPO/MTP-LC kasetine dağıtılmış 288 lif sunar.

Tam kaplama koruması gerektiren orta yoğunluklu uygulamalar.

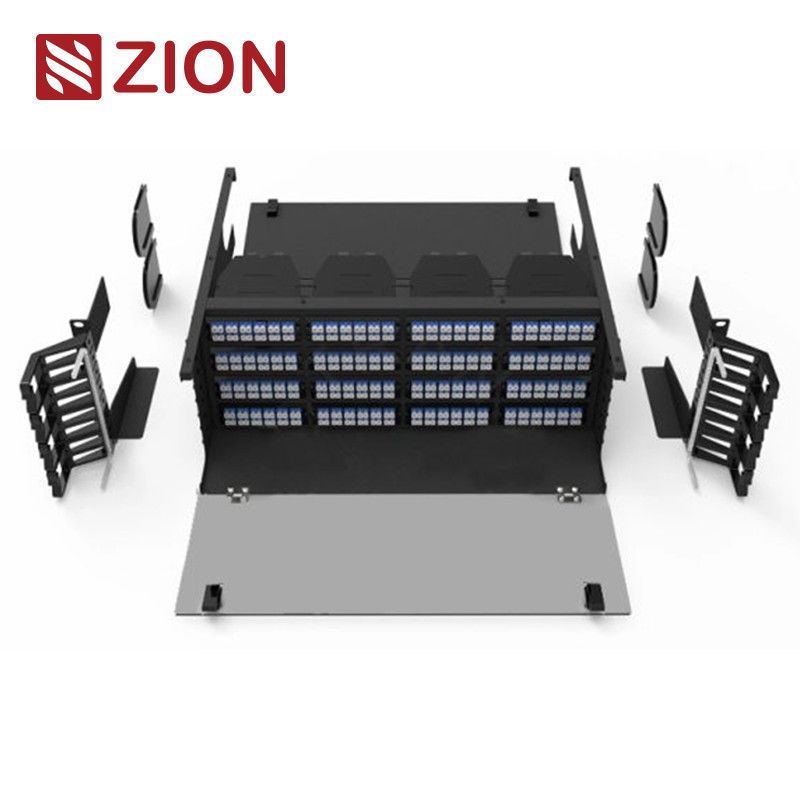

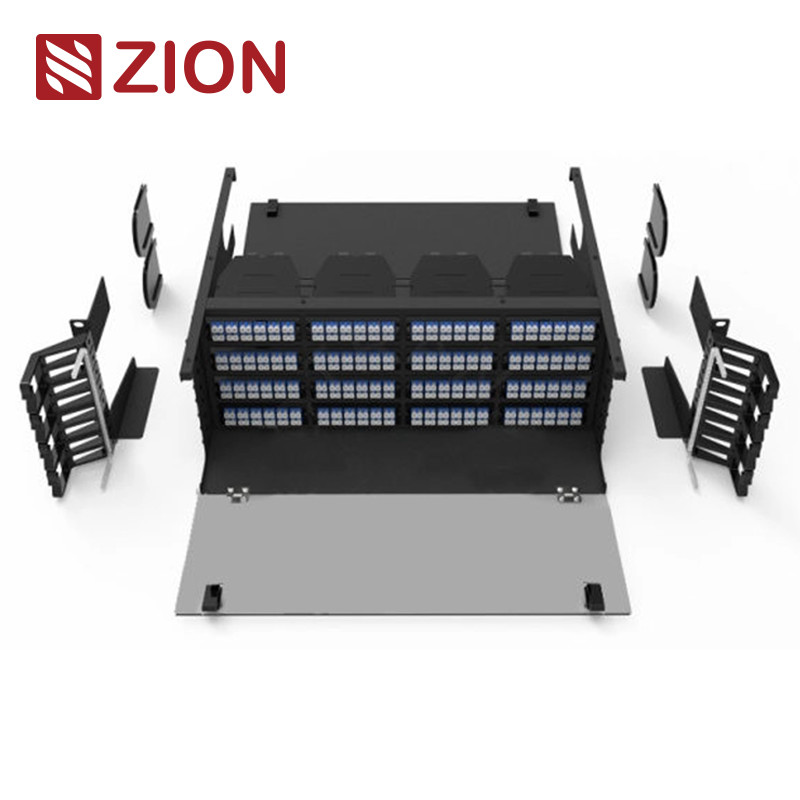

• 7236066|ZCUHD14F62HA1

Açıklama:4U UHD MPO/MTP-LC 384F Tam Kapaklı Sabit Rack Montajlı Patch Panel (16 kaset)

Ayrıntılar:384 lif kapasitesi ve 16 MPO/MTP-LC kasetine sahip 4U raf monteli bir panel,

Yüksek yoğunluklu ve ölçeklenebilir fiber optik sistemleri.

• 7236067|ZCFHD11S17HL1

Açıklama:1U FHD MPO&MTP-LC 72F Kaydırma Ray Rack Mount Patch Panel - Modüler Tasarım

Ayrıntılar:Modüler tasarımı ile 72 lif destekleyen esnek bir 1U raf monte edilmiş kaydırma rayı yama paneli,

Dinamik ve kolay yönetilebilen fiber konfigürasyonları.

• 7236068|ZCFHD11F27HL1

Açıklama:1U FHD MPO&MTP-LC 96F Standart Sabit Rak Montaj Patch Panel Max-4 Modül Tipi

Ayrıntılar:1U sabit raf montaj paneli, 96 fiber'e kadar ve en fazla 4 modülü destekler, basit bir

Ve fiber optik yama için ölçeklenebilir bir çözüm.

İsimlendirme Kuralları ve Sipariş Onay Bilgisi:

	1U UHD MPO/MTP-LC 144F Tam kapak Sabit raklı Patch panel-12 kasetleri (7236061)
	2U UHD MPO/MTP-LC 288F Tam kapak Sabit raklı yama paneli-24 kaset (7236062)
	4U UHD MPO/MTP-LC 576F Tam kapak Sabit raklı yama paneli-48 kaset (7236063)
	1U UHD MPO/MTP-LC 96F Tam kapak Sabit raklı Patch panel-4 kasetleri (7236064)
	3U UHD MPO/MTP-LC 288F Tam kapak Sabit raf monte edilmiş Patch panel-12 kasetleri (7236065)
	4U UHD MPO/MTP-LC 384F Tam kapak Sabit raklı Patch panel-16 kasetleri (7236066)
	1U FHD MPO&MTP-LC 72F Kaydırma Ray Rack montaj yama paneli-Modüler tasarım (7236067)
- Hayır.	1U FHD MPO&MTP-LC 96F Standart sabit raf montaj yama paneli Max-4 modülleri türü ((7236068)
