Titreşme Dökücü ve Zırh Çubuğu - Kabloları Titreme ve Zarardan Korumak

Vibration Damper and Armour Rod - Protecting Cables from Vibration and Damage

Temel bilgi

Menşe yeri:	Çin
Marka adı:	Zion communication OR OEM
Sertifika:	CE, ROHS, VDE, UL
Model numarası:	Titreşim Sönümleyici、Zırh Çubuğu

Min sipariş miktarı:	500
Ambalaj bilgileri:	karton
Teslim süresi:	Normalde 20 iş günü
Ödeme koşulları:	T/T, L/C
Yetenek temini:	500000 adet / ay

En iyi fiyat Şimdi başvurun

Ürün Açıklaması

Titreme amortisörü,Zırh Çubuğu
Şirket, Stockbridge için titreşim karşıtı 4D seri çekiç ayar çatal tasarımı, çoklu rezonanslı ses bastırma cihazları,esas olarak çarpma enerjisi tarafından üretilen aerolyen titreşimden dolayı fiber optik kabloların zayıflaması ve parçalanması için kullanılır.

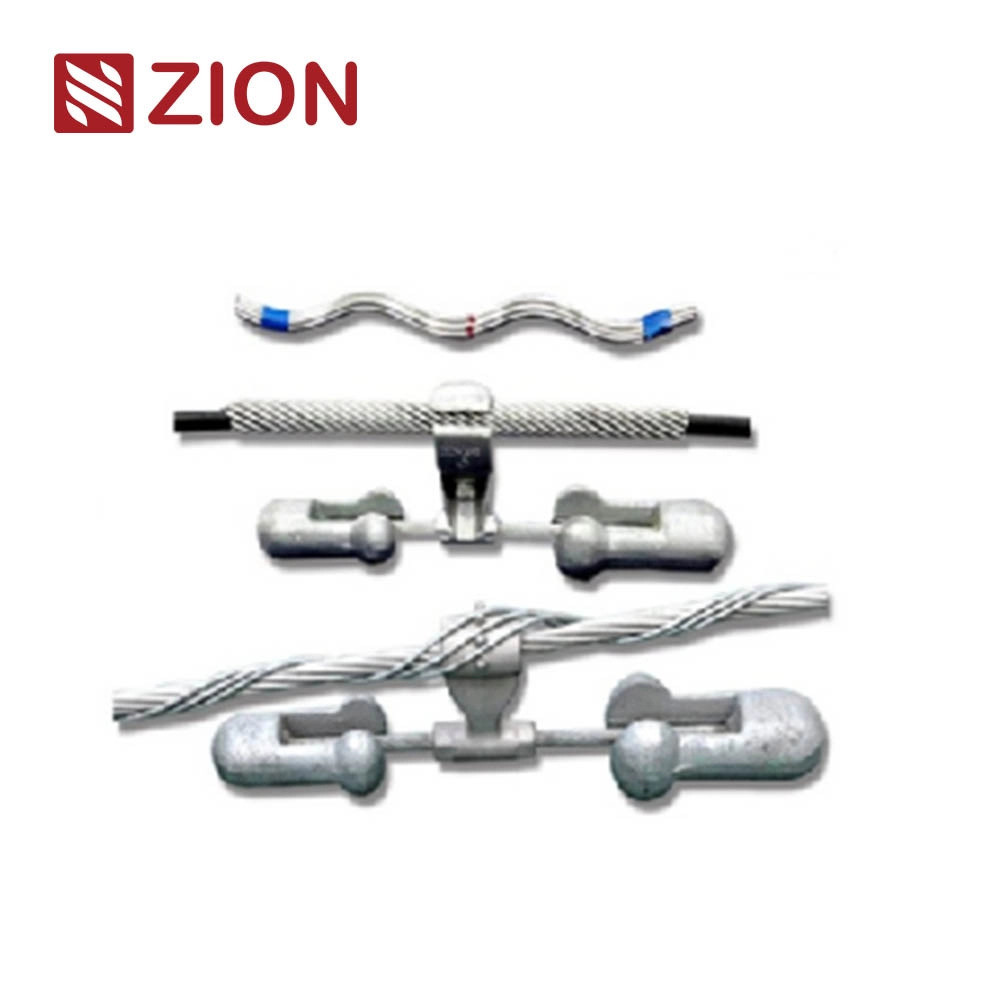

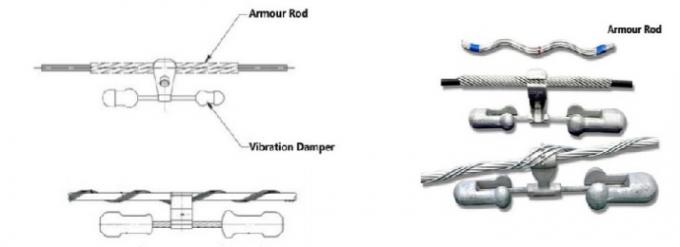

Resimler ve resimler:


Model Özellikleri:
Model		Sıkıştırma Diyası.			Sıkıştırma Uzunluğu ((mm)			Toplam Uzunluk ((mm)			Ağırlık ((kg)
4D-20-19.5		19.5-15.0			310			52			1.4
4D-20-23.4		23.4-19.5
4D-20-27.0		27.0-22.3
4D-30-20.3		20.3-16.5			383			52			2.5
4D-30-23.4		23.4-19.5
4D-30-27.0		27.0-22.3

Yapılandırma:
Genellikle OPGW kablosunun ve ADSS kablosunun titreşim karşıtı cihazında kullanılır.
OPGW damperinin kurulum miktarının yapılandırılması
Kablolu Dia.		Uzunluk
d<12		100 ~ 300			300~600			600~900
12≤d<22		100~350			350 ~ 700			700~1000			1000~1200
Damperin miktarı (her aralık)		2			4			6			8

ADSS amortisörünün kurulum miktarının yapılandırılması
Kablolu Dia.		Uzunluk
d<12		100 ~ 250			250 ~ 450			450 ~ 700
12≤d<22		100 ~ 250			250 ~ 500			500~800			800~1000
Damperin miktarı (her aralık)		1			2			4			6

Not: Kritik aralıkta, güvenlik için titreşim damperlerinin sayısı daha fazla veya daha az olmalıdır.




Kurulum ipucu:



Zırh Çubuğu Model Özellikleri:
Model	Kablolu Dia.		Malzeme	Uzunluk (mm)		Ağırlık (kg)	Model		Kablolu Dia.	Malzeme		Uzunluk (mm)	Ağırlık (kg)
ZC-FZH 0960	9.0-9.6		AL-ALLOY	450		0.15	ZC-FZH 1450		14.4-14.5	AL-ALLOY		500	0.23
ZC-FZH 1010	9.7-10.1		AL-ALLOY	450		0.15	ZC-FZH 1510		14.6-15.1	AL-ALLOY		500	0.25
ZC-FZH 1060	10.2-10.6		AL-ALLOY	450		0.17	ZC-FZH 1580		15.2-15.8	AL-ALLOY		550	0.28
ZC-FZH 1110	10.7-11.1		AL-ALLOY	450		0.17	ZC-FZH 1600		15.9-16.0	AL-ALLOY		550	0.3
ZC-FZH 1160	11.2-11.6		AL-ALLOY	500		0.19	ZC-FZH 1690		16.1-16.9	AL-ALLOY		550	0.3
ZC-FZH 1170	11.7-11.7		AL-ALLOY	500		0.21	ZC-FZH 1730		17.0-17.3	AL-ALLOY		550	0.3
ZC-FZH 1200	11.8-12.0		AL-ALLOY	500		0.21	ZC-FZH 1800		17.4-18.0	AL-ALLOY		550	0.33
ZC-FZH 1270	12.1-12.7		AL-ALLOY	500		0.21	ZC-FZH 1840		18.1-18.4	AL-ALLOY		550	0.33
ZC-FZH 1290	12.8-12.9		AL-ALLOY	500		0.23	ZC-FZH 1880		18.5-18.8	AL-ALLOY		550	0.35
ZC-FZH 1360	13.0-13.6		AL-ALLOY	500		0.23

Not: 1.Yukarıdaki yapılandırma genel bir yapılandırmadır. Bağlantı donanımı ve özel talimatlar. 2Özel ihtiyaçlarınız varsa, teknoloji departmanımıza danışabilirsiniz.
