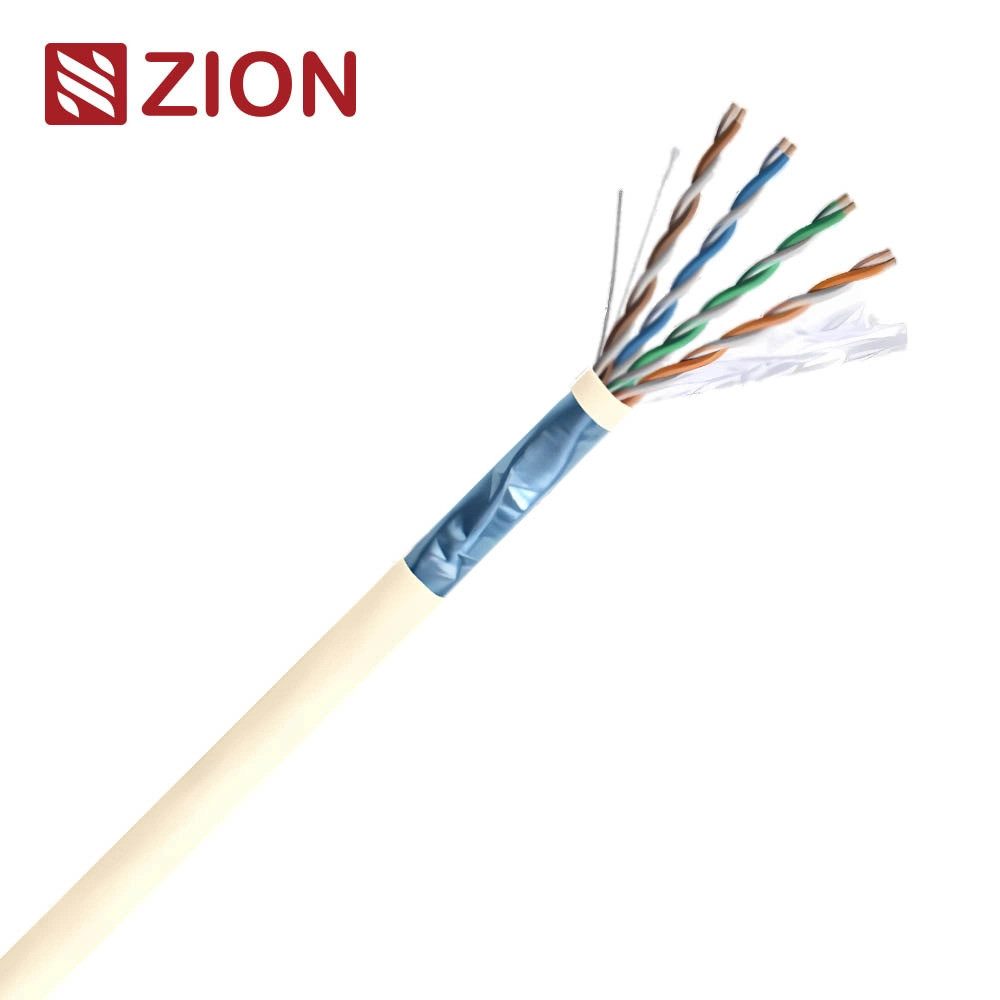

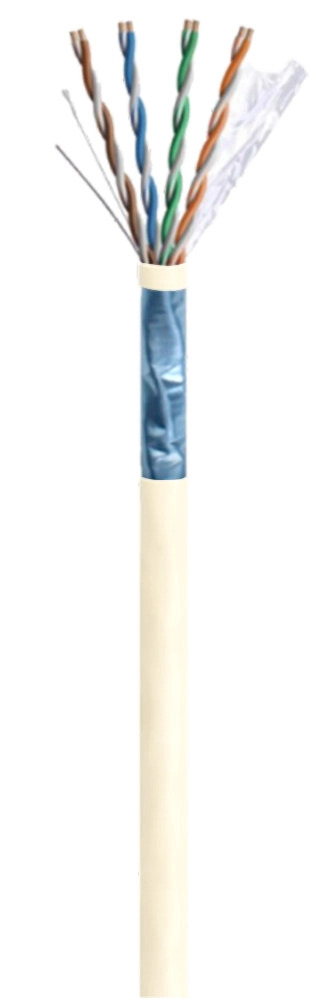

NO.7112115 F/UTP CAT 5E-UL CMP Korumalı Ethernet Kablosu

Ana Bilgi ve İnşaat

SKU:

7112115

UL sertifikası numarası:

E541136

Standartlar:

UL 444 & CSA C22.2 No.214
İletişim Kabloları

İletici malzeme:

Katı Çıplak Bakır

İletici boyutu:

24AWG/ 0.0205" / 0.51±0.005mm

Çiftler:

4 Çift

İzolasyon:

0.0394" / 1.00±0.05 mm FEP

İzolasyon renkleri:

Mavi-Beyaz/Mavi,Paranço-Beyaz/Paranço

Yeşil-Beyaz/Yeşil,Kızıl-Beyaz/Kızıl

Koruma altında 1

Alüminyum poli laminat (Renk: Mavi veya Gümüş)

Kanal Tel

24 AWG Katı konserve bakır

- Rip Cord:

Kevlar

Çıkar Ceket:

Malzeme: Plenum PVC

Duvar kalınlığı: 0.0157". Nom ((0.40mm)

Aşırı doz:0.2303"±0.012 ′′ (5.85±0.3mm)

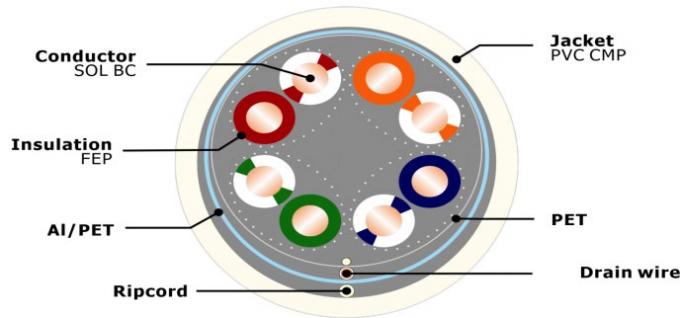

Çapraz kesim

Uygulama Destek

·1000BASE-T,1000BASE-TX,100BASE-T,100BASE-TX,100VG-Herhangi bir LAN,ATM

·1 Volp,ISDN,İşareti,100MTPPDM,Analog ve Veri Video,POE Tip1,2,3,4

Elektriksel Özellikler

DC direnci

- Evet.9.38 Ohm/100m @20°C

DC direnci dengesizliği

% 5 @ 20°C

Karşılıklı Yetenek

5.6 nF/100m

Karakteristik impedans

1 - 100 MHz: 100±15 Ohm

Maksimum Sıklık

100MHz

Kapasitans dengesizliği

330 pF/100m

NVP (( aktarım hızı)

≥ 65%

Gecikme Eğlencesi

≤ 44ns/100m

Çalışma Voltajı

Tipik olarak 48V'ye kadar

Adlık Voltaj ((V RMS)

300V

Fiziksel özellikler

Çekici Gerginlik ((Max)

25 lbs ((110N)

Eğim Yarıçapı ((Min)

Kablo çapının 4 katı

Çalışma sıcaklığı

- 20 ila 75°C (- 4 ile 167 arasında.°F)

Performans Özellikleri

Sıklık

Zayıflama

Sonraki
(dB)

ACRF
(dB)

PS.NEXT
(dB)

PS.ACRF
(dB)

RL
(dB)

Gecikme
(ns/100m)

Eğlenceli
(ns/100m)

MHz

dB

dB/100m

ns/100m

ns/100m

dB

dB

dB/100m

dB/100m

1

2.0

65.3

63.8

62.3

60.8

20.0

570.0

45.0

4

4.1

56.3

51.8

53.3

48.8

23.0

552.0

8

5.8

51.8

45.7

48.8

42.7

24.5

546.7

10

6.5

50.3

43.8

47.3

40.8

25.0

545.4

16

8.2

47.2

39.7

44.2

36.7

25.0

543.0

20

9.3

45.8

37.8

42.8

34.8

25.0

542.0

25

10.4

44.3

35.8

41.3

32.8

24.3

541.2

31.25

11.7

42.9

33.9

39.9

30.9

23.6

540.4

62.5

17.0

38.4

27.9

35.4

24.9

21.5

538.6

100

22.0

35.3

23.8

32.3

20.8

20.1

537.6

※Not: Yukarıdaki iletim performansı 100M, 20±2°CTest koşullarında.

Sipariş Bilgisi

İşaretleme

HANGZHOU ZION 7112115 F/UTP CAT5e 4PR
24AWG SOLID 100MHZ E541136 (UL) C ((UL))
ANSI/TIA 568C.2 uyarınca doğrulanmış, RoHS uyumlu ***FT

İç Paket

1000FT/Tull Box veya Ahşap Spool (veya müşteri talebi üzerine)

Dış Paket

Palet (veya müşteri talebi üzerine)

Teslim süresi

Normalde depozito aldıktan sonra 25 gün.

Marka

HELLOSIGNAL® veya OEM

Çevrimiçi Hizmet:

Wechat

+86 15088607575

Whatsapp

+86 15088607575

E-posta

info@zion-communication.com

OEM Özel Hizmet:

Renk

RAL Classic'e dayalı özel ceket rengi yapabiliriz.

Baskı

Ceketlere özel yazılar yazabiliriz.

Paketleme ve Etiketleme

Düzene göre spool, karton ve etiket tasarımı yapabiliriz.
