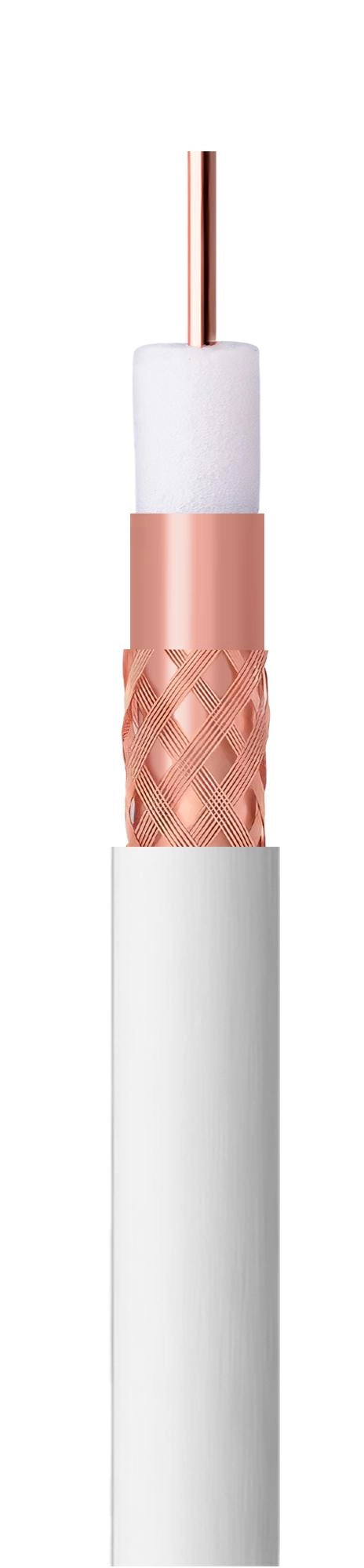

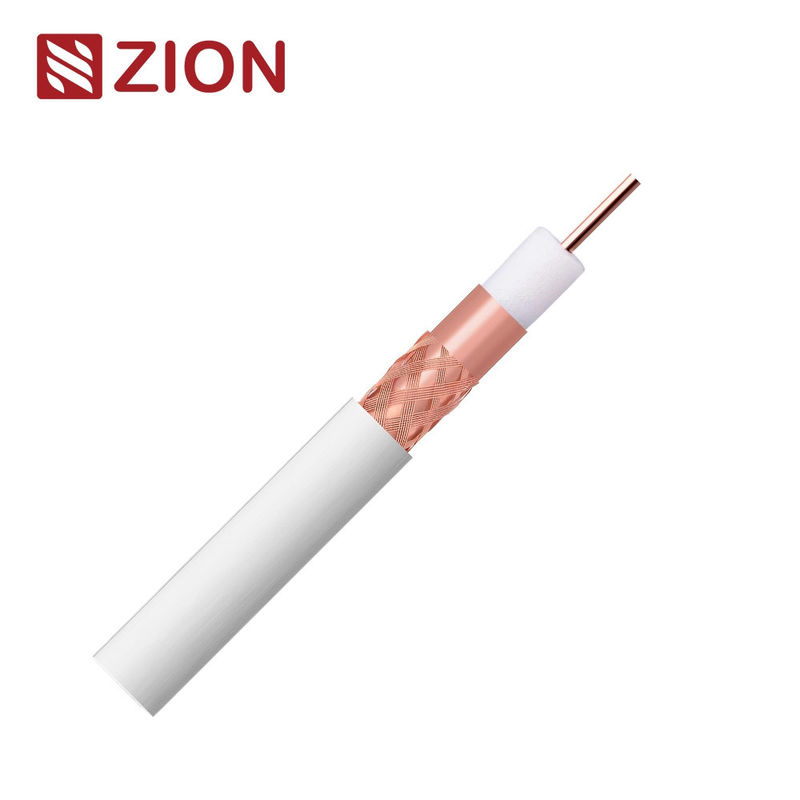

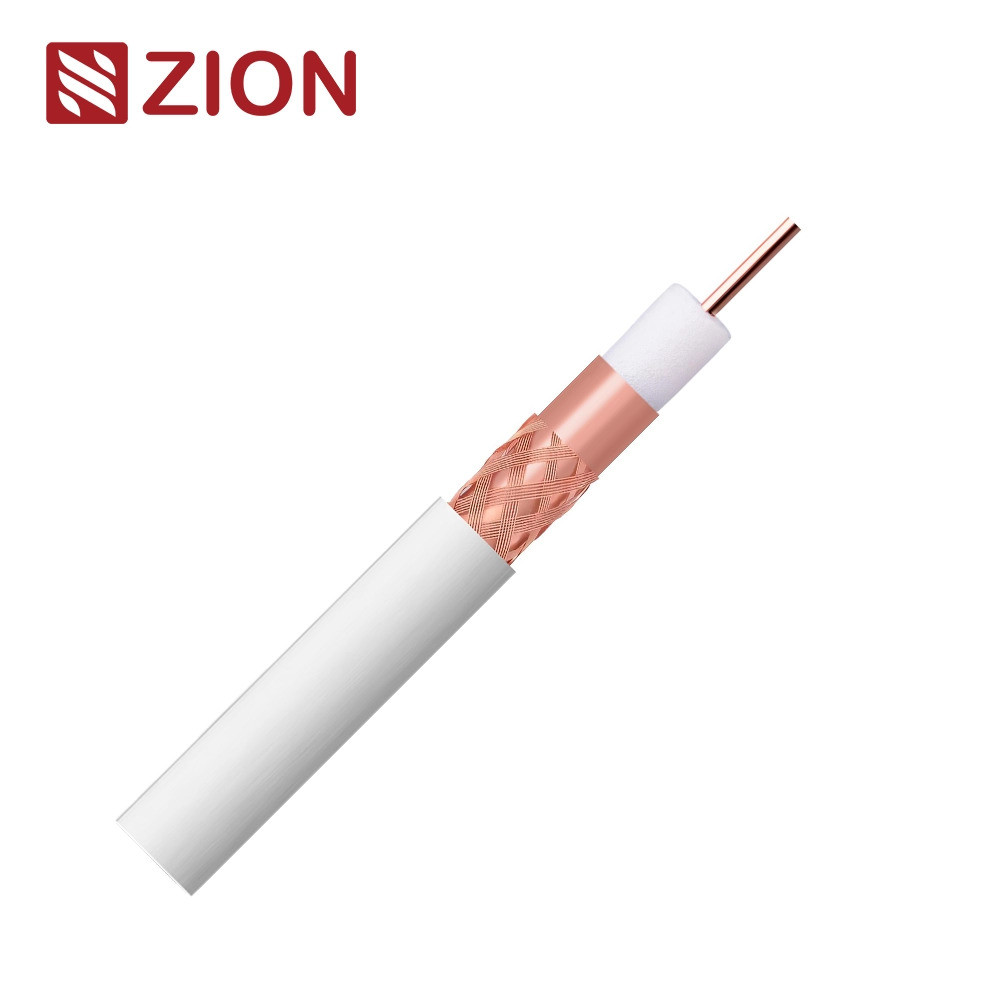

RG11 Kablo - SA Sınıfı A Eca Yüksek Sinyal İletişim kalitesi için

Ana Bilgi ve Yapı Parametreleri:

SKU:

7170304

Sınıf CPR

Eca

Standartlar:

EN50117-9-2
CEI-UNEL 36762
EN50575

İç iletken malzemesi

Basit bakır (Cu)

İç iletken boyutu

1.63± 0.03mm

İzolasyon malzemesi

Polietilen köpüğü ((PEG)

İzolasyon Boyutu

7.20 ± 0.10 mm

Kalkan 1

Cu/Pet

Kalkan 2

Cu

46% Kapsama

Su geçirmez mühürleme (kapak)

Jelly2

Ceket

Malzeme: PVC

OD: 10,10 ± 0,15 mm

Renk: Beyaz/Siyah veya müşteriye göre

Uygulama

İç mekan tesisatları

Elektriksel Özellikler ve Fiziksel Özellikler:

Karakteristik impedans

200 MHz 75±3 Ohm

Kapasitans (@ 1kHz)

52 ± 2 pF/m Nom

Hız oranı

%85 Nom.

İç iletken direnci

8.50 Ω/km

Dış iletken direnci

11.60 Ω/km

Döngü direnci

20.10 Ω/km

Yaprak yalıtım voltajı

5 kV

Maksimum akım (Ieff)

16 A

Yapısal Gelir Kaybı (SRL)

5 - 470 MHz

>30 dB

470 - 1000 MHz

>28 dB

1000 - 2000 MHz

>23 dB

2000 - 3000 MHz

>20 dB

Tarama zayıflaması ((SA)
SA-Sınıf A++

30 - 1000 MHz

> 85 dB

1000 - 2000 MHz

> 75 dB

2000 - 3000 MHz

> 65 dB

Transfer Impedansı

Min.Bükme yarıçapı

100 mm

Maks. Kablo çekme gücü

300 N

Çalışma sıcaklığı

-40 / +80 °C

Zayıflama (20°C)

Sıklık (MHZ)

En fazla zayıflama (dB/100m)

5

1.10

10

1.50

30

2.20

50

2.80

200

5.60

300

6.90

470

8.80

*Yukarıdaki veriler sadece referans içindir, gerçek sipariş test raporu geçerlidir.

Sipariş bilgileri:

İşaretleme

HANGZHOU ZION 7170304 75 OHM RG11 SA Sınıf A Eca
EN50117-9-2 DDMMYY 001M-100M

Paket

100M/Roll, 300M/WS (veya müşteri talebi üzerine)

Teslim süresi

Normalde depozito aldıktan sonra 25 gün.

Marka

HELLOSIGNAL® veya OEM

Çevrimiçi Hizmet:

Wechat

+86 15088607575

Whatsapp

+86 15088607575

E-posta

info@zion-communication.com

OEM Özel Hizmet:

Renk

RAL Classic'e dayalı özel ceket rengi yapabiliriz.

Baskı

Ceketlere özel yazılar yazabiliriz.

Paketleme ve Etiketleme

Düzene göre spool, karton ve etiket tasarımı yapabiliriz.
