1. zayıflama:

   • G.652.D:
     • @1310 nm: ≤0,36 dB/km
     • @1550 nm: ≤0,22 dB/km
   • G.655:
     • @1310 nm: ≤0,40 dB/km
     • @1550 nm: ≤0,23 dB/km
   • 50/125μm Çoklu Mod:
     • @850 nm: ≤3,0 dB/km
     • @1300 nm: ≤1,0 dB/km
   • 62,5/125μm Çoklu Mod:
     • @850 nm: ≤3,0 dB/km
     • @1300 nm: ≤1,0 dB/km

2. Bant genişliği (yalnızca Çok modlu fiberler):

   • 50/125μm:
     • @850 nm: ≥500 MHz·km
     • @1300 nm: ≥1000 MHz·km
   • 62,5/125μm:
     • @850 nm: ≥200 MHz·km
     • @1300 nm: ≥600 MHz·km

3. Polarizasyon Modu Dağılımı (PMD):

   • Bireysel Elyaf:
     • G.652.D:≤0,20 ps/√km
     • G.655:≤0,20 ps/√km
   • Tasarım Bağlantı Değeri:
     • Hem G.652.D hem de G.655 için ≤0,10 ps/√km.

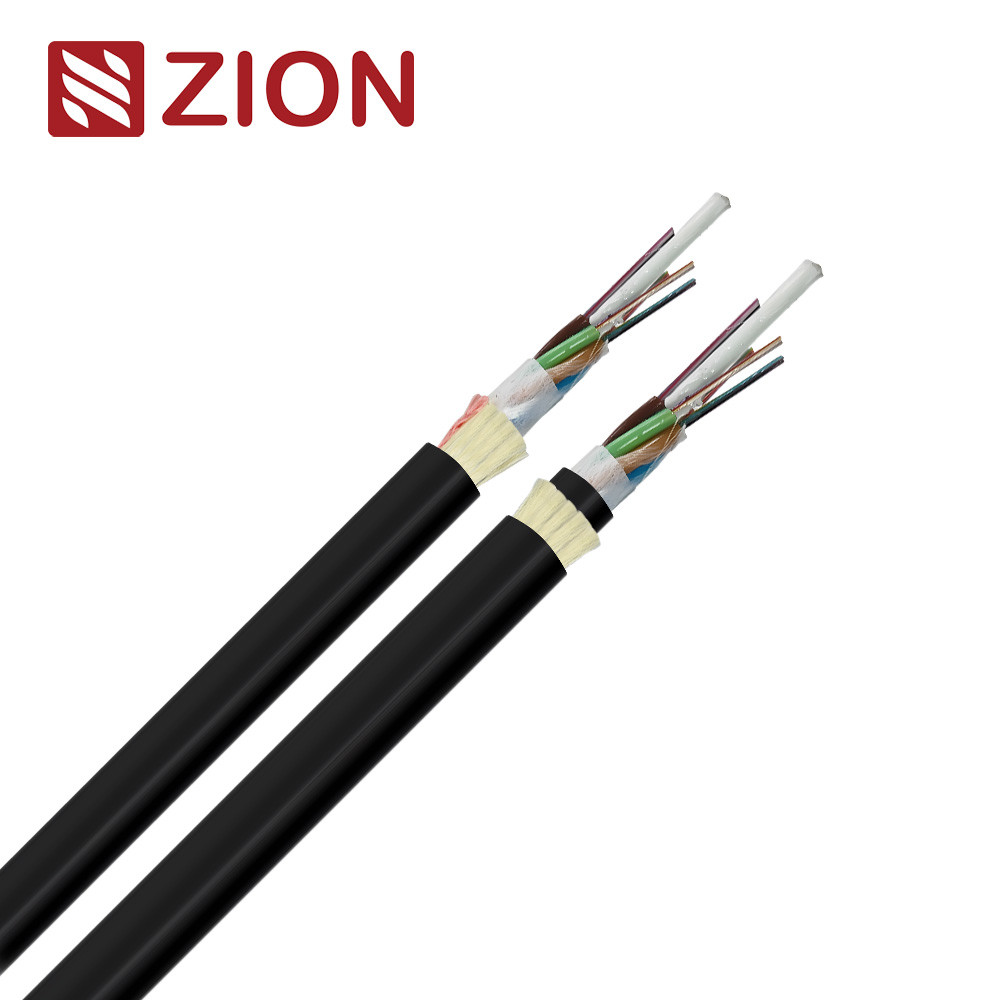

Teknik Veriler:

1. Elyaf Sayısı:

   • Seçenekler 6 ila 288 fiber arasında değişmektedir.

2. Gevşek Boru Tasarımı:

   • Yapılandırmalar: 1x6, 2x6, 4x6, 4x12, 6x12, 8x12, 12x12, 24x12.
   • Dış Çap: Tasarıma ve elyaf sayısına bağlı olarak 1,5 mm ile 2,5 mm arasında ayarlanabilir.

3. Merkezi Güç Üyesi:

   • Malzeme: Cam Elyaf Takviyeli Plastik (GFRP).
   • Çap: Ayarlanabilir (1,8 mm ila 3,7 mm).
   • Bazı tasarımlar PE kaplı bir merkezi güç elemanı içerir.

4. Su Engelleme:

   • Malzeme: Su engelleyici bant.

5. Çevresel Güç Üyesi:

   • Malzeme: Aramid İplik.

6. Dış Kılıf:

   • Kalınlık: Tipik olarak 1,8 mm (1,5 mm ile 2,0 mm arasında ayarlanabilir).

7. Kablo Boyutları:

   • Tipik çap: 9,5 mm ila 20,2 mm.
   • Ayarlanabilir tasarımlar mevcuttur.

8. Çalışma Koşulları:

   • Sıcaklık Aralığı: -40°C ila +70°C.
   • Maks. Açıklık: 50 m ila 150 m (tasarıma ve koşullara bağlı olarak).
   • İklim Koşulları: Buzlanma olmayacak ve maksimum 25 m/s rüzgar hızına sahip olacak şekilde tasarlanmıştır.

Ek Notlar:

• Kablo yapısı ve fiber sayısı, özel müşteri gereksinimlerini karşılamak üzere özelleştirilebilir.
• Kablo çapı ve ağırlığı tasarıma bağlı olarak değişiklik gösterebilir.
• Optimum performans için aralık hesaplamaları yerel iklim koşullarını dikkate almalıdır.

Fiber Verileri-SM

Temel Test Parametreleri ve Sonuçları

Optik Özellikler:

1. Zayıflama Katsayısı (dB/km):

   • Farklı dalga boylarında (850 nm, 1310 nm, 1550 nm, vb.), tüm değerler ITU-T önerilerine uygundur veya bunları geliştirerek minimum sinyal kaybını garanti eder.

2. Dağılım Katsayısı:

   • 1285 nm ila 1625 nm arasındaki dalga boylarında dağılım değerleri, yüksek performanslı iletim gereksinimleriyle tutarlıdır.

3. Etkili Grup Kırılma İndeksi (EGRI):

   • Tüm fiber türleri için 1310 nm, 1550 nm ve 1625 nm'de stabildir.

4. Makro Bükülme Kaybı:

   • Özellikle G.657.A1/A2 fiberler için küçük yarıçaplarda (örn. 10 mm) bile son derece düşük bükülme kayıpları, sıkı kurulumlara uygundur.

5. Çevresel Özellikler:

   • Sıcaklık döngüsü, suya batırma ve eskime testleri altında dayanıklılık, güçlü çevresel direnci gösterir.

Mekanik Test:

1. Çekme Dayanımı (IEC 794-1-E1):

   • 5000 N çekme yükü altında fiber kopması veya kılıf hasarı olmaz.

2. Ezilme Testi (IEC 60794-1-E3):

   • 3000 N/100 mm yük altında fiber kopması veya kılıf hasarı olmaz.

3. Darbe Testi (IEC 60794-1-E4):

   • 4,5 Nm enerji ile çoklu darbelerde kırılma olmaz.

4. Tekrarlanan Bükme (IEC 60794-1-E6):

   • 20xOD bükülme çapında 30 döngü altında kayıp değişimi ≤0,1 dB'dir.

5. Burulma Testi (IEC 60794-1-E7):

   • 150 N gerilimle 10 döngü boyunca ±90° bükülme sonrasında bütünlüğü korur.

6. Su Nüfuzu (IEC 60794-1-F5B):

   • 1 m su yüksekliğinin altında 24 saat sonra su sızıntısı olmaz.

7. Sıcaklık Döngüsü (IEC 60794-1-F1):

   • Sıcaklık değişiminden sonra (-20°C ila +40°C) >0,1 dB kayıp değişikliği yok.

8. Bileşik Akış (IEC 60794-1-E14):

   • 70°C'de 24 saat sonra bileşik akışı yok.

9. Kılıf Yüksek Gerilim Testi:

   • Uygulanan yüksek voltaj altında arıza olmaz (9x kılıf kalınlığı).

Çözüm:

Fiber optik kablo, uluslararası standartları (IEC, ITU-T vb.) karşılar veya aşar.optik, mekanik ve çevresel performans ölçümleri, çeşitli ve zorlu koşullarda kullanıma uygunluğunu doğruluyor. Sağlam yapı, PON sistemleri, omurga ve erişim ağları dahil olmak üzere modern telekomünikasyon ağlarındaki uygulamalar için yüksek güvenilirlik sağlar.

Kablo İşaretleme ve Elyaf Renkleri
Kılıf işaretlemesi

ŞİRKET Fiber kablo adı N*damar G.652D 2024 XXXXm

ŞİRKET: Üreticinin markası
2024: Üretim yılı
Fiber kablo adı: Kablo tipi
G.652D: N çekirdekli tek modlu optik fiber (ITU-T Rec. G.652D)
XXXXm: Metre işareti

*İşaretleme her 1 metrede bir basılmaktadır;
**”G.652D” ITU-T Rec anlamına gelir. Düşük Su Zirvesi (LWP) G.652 tek modlu optik fiber.

Ayrıca müşteri kablo işaretine göre de yapılabilir.
1 İşaretlemenin rengi beyazdır,
2 Komşu işaretlerin her ikisinin de açık olması durumunda, ara sıra uzunluğu net olmayan işaretlemeye izin verilir.
3 Her iki kablo ucu da su girişini önlemek için ısıyla büzüşen uç kapakları ile kapatılmıştır.

Elyaf rengi ve Bağlayıcı renk kodu: EIA/TIA 598B'ye göre

OEM Yapısı Teknik Verileri

Bu veriler, OEM fiber optik kablo tasarımları için temel teknik özellikleri sağlayarak belirli müşteri gereksinimlerine uyarlanabilirliği sağlar. Bilgiler kabloların yapısal, malzeme ve performans özelliklerini vurgulamaktadır.

Temel Teknik Detaylar:

Tasarım Yapılandırması:

• Kablo Yapısı (Tüp + Dolgu + Mukavemet Elemanı):
  • 12 fiber için: 3+2+1
  • 24 fiber için: 1+4+1
  • 48 fiber ve üzeri için: 1+4+1

Malzeme ve Boyutlar:

1. Elyaf Türü:

   • Tek modlu fiber: ITU-T G.652.D

2. Merkezi Güç Üyesi:

   • Malzeme: FRP veya Çelik Tel
   • Çap: 1,2 mm (FRP) veya 1,0 mm (Çelik Tel)

3. Gevşek Tüp:

   • Malzeme: PBT
   • Çap: 2,1 mm veya 1,8 mm

4. Dolgu:

   • Malzeme: PP
   • Çap: 1,8 mm

5. Su Engelleyici Katman:

   • Malzeme: Su Engelleyici İplik ve Su Engelleyici Bant

6. İplik Mukavemeti Üyesi:

   • Malzeme: Aramid İplik

7. Dış Kılıf:

   • Malzeme: HDPE
   • Kalınlık:
     • 12 fiber: 0,8 mm
     • 24 fiber: 1,6 mm
     • 48 fiber: 1,9 mm
   • Renk: Siyah

Kablo Boyutları ve Ağırlığı:

• Kablo Çapı:
  • 12 fiber: 9,0 mm
  • 24 fiber: 13,0 mm
• Kablo Ağırlığı:
  • 12 elyaf: 75 kg/km
  • 24 elyaf: 95 kg/km

Mekanik ve Çevresel Performans:

1. Maksimum Kurulum Gerginliği:
   • 2400 K
2. Minimum Bükme Yarıçapı:
   • Gerilimsiz: 10×Kablo Çapı
   • Maksimum gerilim altında: 20×Kablo Çapı
3. Sıcaklık Aralıkları:
   • Kurulum: -20°C ila +60°C
   • Taşıma ve Depolama: -40°C ila +70°C
   • Çalışma: -40°C ila +70°C

Özet:

Bu OEM fiber optik kablo tasarımı, dayanıklılık ve performans arasında bir denge sunarak değişen çevre koşullarında güvenilir çalışmayı garanti eder. Modüler konfigürasyonu (elyaf sayısı, mukavemet elemanları ve gevşek boru boyutları) ve sağlam malzemeleri (HDPE, PBT, aramid iplik), telekomünikasyonda geniş kapsamlı uygulamalara olanak tanıyarak endüstri standartlarına ve müşteriye özel ihtiyaçlara uygunluk sağlar.

Paketleme ve İşaretleme

1. Paketleme

1.1 Her bir kablo uzunluğu, uzun mesafeli sevkiyata uygun Ahşap Tambur üzerine sarılacaktır.

1.2 Plastik tampon tabakasıyla kaplanmıştır.

1.3 Güçlü ahşap çıtalarla kapatılmıştır.

1.4 Kablonun iç ucunun en az 1 m'si test için ayrılacaktır.

1,5 Tambur uzunluğu
- 1.5.1 Standart tambur uzunluğu 2000-4000m'dir
- 1.5.2 Toplam tedarikin %10'unu aşmayan miktar için, tambur başına standart uzunluğun %96'sından az olmayan tek uzunluğa izin verilecektir;

1.5.3 Toplam miktar en az sipariş edilen miktar kadardır.

2. Tambur İşaretleme

2.1 Kablo tamburu
- Üretici markası;
- Yuvarlanma yönü oku;
- Kablonun dış uç konumunu gösteren ok;
- "Kelime"FİBER OPTİK KABLO”;
- Kökeni, “Kelime”ÇİN YAPIMI”;
- Kablonun yüklenmesi, boşaltılması ve taşınması için doğru yöntemi gösteren uyarı plakası;
- Sözleşme numarası, proje numarası ve teslimat yeri gibi diğer müşteri bilgileri. (gerekirse)

2.2 İşaretleme plakası
- Ürün adı;
- Kablo tipi ve boyutu;
- Tambur uzunluğu;
- Kilogram cinsinden brüt / net ağırlık;
- Metre cinsinden tambur sayısı;
- Üreticinin adı;
- Üretim yılı ve ayı;
- Proje numarası, sözleşme numarası veya satın alma siparişi numarası (gerekiyorsa).
