Detay Bilgi

Ağırlık:	<1.2kg	Boyut:	227mmx160mmx70mm
Görüntüle:	5.6 inç renkli LCD+ dokunmatik ekran	Çalışma sıcaklığı:	-10°C~+50°C
Depolama sıcaklığı:	-40°C~+70°C
Vurgulamak:	OTDR optik alan refleksometresi , Optik alan refleksometre OTDR , kompakt optik alan refleksometre

Ürün Açıklaması

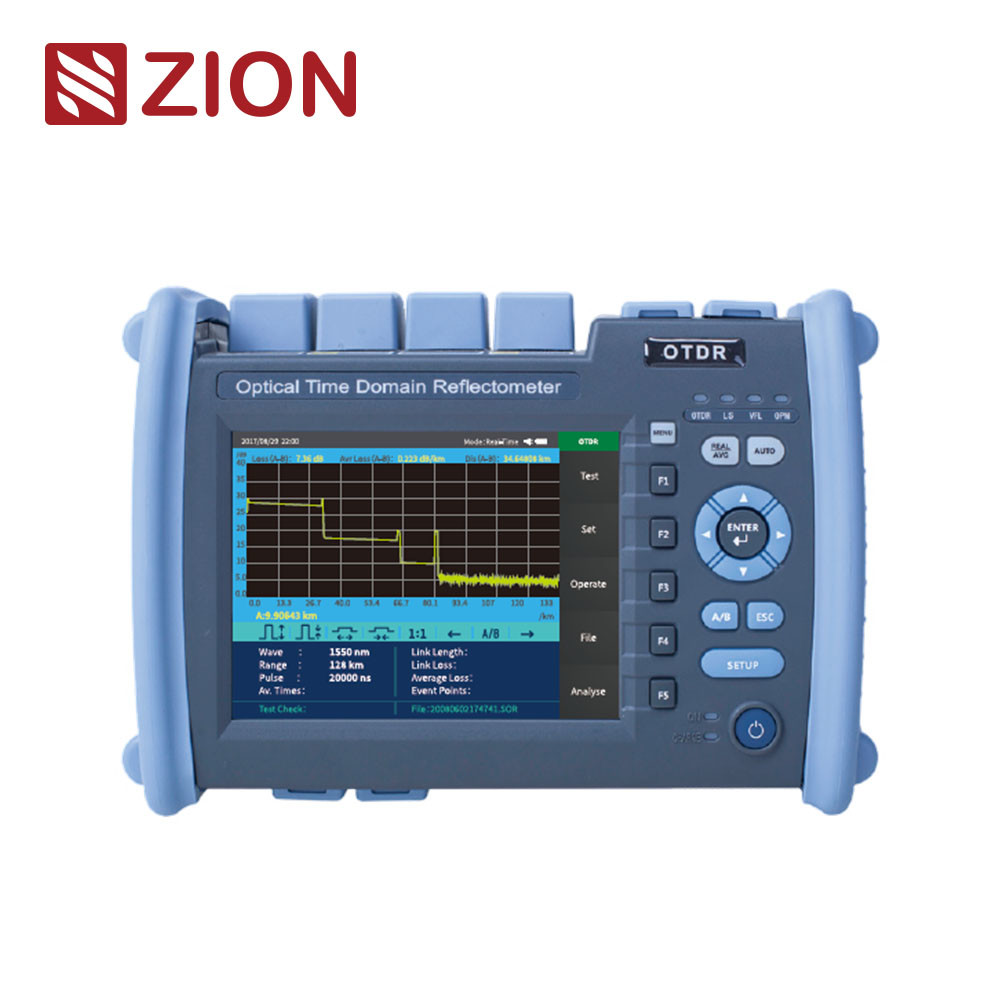

ZCODR-6000P Pon OTDR Optik Zaman Alanı Reflektometre

ZCOTDR-6000P PON OTDR, 5.6 inç renkli ekran, ikili tuş ve dokunma işlevi benimser. PON ağ testinde maksimum dinamik aralığı 45dB'dir ve 1:32 optik bölücüye nüfuz edebilir;Tüm makine görsel hata konumunu entegre ediyor., Olay Haritası, Optik Güç Ölçörü, Işık Kaynağı, Optik Kayıp Testi, Optik Son Yüz Algılama fonksiyonları,Müşterilerin saha testini ve bakımını verimli bir şekilde çözmelerine yardımcı olmak için çok fonksiyonel entegrasyonGenellikle her türlü optik lif ve kabloların uzunluğunu, kaybını, bağlantı kalitesini ve diğer parametrelerini ölçmek için kullanılır. Mühendislik inşaatında yaygın olarak kullanılabilir,optik fiber iletişim sisteminin iletişim sisteminin acil onarımı, optik fiber kablosunun geliştirilmesi ve üretimi ölçümü.

Ürün özellikleri

• PON ağ testi, 1:32 bölücüye gir

• Verilerin seri işlenmesi, rapor formlarının basımı

• İletişim kesintisiz, çevrimiçi test

• Çince ve İngilizce isimlendirme

• Standart SOR dosya çıkış biçimi

• Tuş + dokunmatik ekran çift çalışma modu

• Entegre PON OTDR/VFL/LS/OPM/Olay Haritası/Son Yüz Bulma/Optik Kayıp Testi

Teknik özellikler

ZCOTDR-6000P PON OTDR

Model

PD1

PS1

PS2

PT1

PT2

PT3

PT4

Dalga boyu

1310nm±20nm
1550nm±20nm

1625nm±20nm
(Filtreli)

1650nm±5nm
(Filtreli)

1310nm/1550nm±20nm
1625nm±20nm
(Filtreli)

1310/1550nm±20nm
1650±5nm
(Filtreli)

Filtre

Yüksek geçiş>1595nm
İzolasyon>40dB
(1270nm~1585nm)

Bandpass
1650nm±7nm
İzolasyon>40dB
(1650nm±10nm)

Yüksek geçiş>1595nm
İzolasyon>40dB
(1270nm~1585nm)

Bant geçişi1650nm±7nm
İzolasyon>40dB
(1650nm±10nm)

Elyaf türü

G.652

Maksimum Dinamik Aralık

37/35dB

38dB

38/36/36dB

40/38/38dB

42/40/40dB

38/36/36dB

Olay Kör Bölgesi

0.8m

ATT Kör bölge

PON Kör bölge

30m

Test aralığı

500m/1km/2km/4km/8km/16km/32km/64km/128km/256km

Nabız Genişliği

3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns

Aralık Doğruluğu

±(0.75m+ Örnek aralığı 40.005% xTest mesafesi)

Kayıp Resolutlon

±0.001dB

Kayıp Doğruluğu

±0.05dB/dB

PON OTDR

Örnek Noktalar

16k-256k

Örnek çözünürlüğü

0.05m-16m

Yansıtıcı Doğruluk

±3dB

Dosya Biçimi

SORStandard Dosya Biçimi

Kayıp Ölçüm Modu

Dört noktalık yöntem /beş noktalık yöntem

Lazer Güvenlik Seviyesi

Sınıf II

Yenilenme Hızı

3Hz (Tip.)

Veri Depolama

İç depolama:s3000 eğri; dış depolama: 4G bit

Bağlantı

FC/UPC (değiştirilebilir sC,sT)

Veri Arayüzü

USB, MiniUSB, 10M/100M Ethernet bağlantısı

OPM

Dalga boyu aralığı

800nm~1700nm

Bağlantı

Universal eklem FC/SC/ST

Test Alanı

-50 dBm~+26 dBm

Bilinmezlik

±5%

Kalibrasyon Dalga Boyutu

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

Lazer Tipi

FP-LD

Dalga boyu

OTDR çıkış dalga boyuna uygun

Çıkış Gücü

≥-5dBm

Dayanıklılık

CW,± 0.5dB/15min ((15 dakikalık ön ısıtmadan sonra test)

Bağlantı

FC/UPC ((Değişken sc,sT)

OpticalLoss Testindex, yukarıdaki LS ve OPM endeksine atıfta bulunur.

Diğerleri

Görüntüle

5.6 inç renkli LCD + dokunmatik ekran

Güç kaynağı

AC/DCA Adaptörü: Giriş: 100V~240V,50/60Hz,0.6A, çıkış: 12V~19V, 1.57,4V, 5200mAh.

Çalışma sıcaklığı

-10°C~+50°C

Depolama sıcaklığı

-40°C~+70°C

Nitelikli Nemlilik

0~95%, Kondensasyon yapmayan

Ağırlık

< 1,2 kg

Boyut

227mmx160mmx70mm

Ev sahibi fonksiyonları: PON OTDR/OPM/VFL/Ls/Olay Haritası/Fiber End Detection (Ek satın alma dedektörü) /Optical Loss Test

Yapılandırma listesi

Hayır, hayır.

Adı

miktarı

Not:

Ev sahibi

AC/DC adaptörü

U diski (analiz yazılımı/kullanıcı kılavuzu içerir)

Dokunmatik kalem

Veri hattı

OTDR SC adaptörü

OPM SC adaptörü

Kullanıcı Kılavuzu

Kalibrasyon sertifikası

Sertifika/Garanti kartı

Temiz pamuk parçası

Deri düğme

Araç için özel sırt çantası

Etiket:

Menşe yeri:	Çin
Marka adı:	HELLOSIGNAL® OR OEM

Min sipariş miktarı:	50 adet.
Ambalaj bilgileri:	10 Adet / Poşet
Teslim süresi:	Depozitoyu aldıktan sonra normalde 25 gün.
Ödeme koşulları:	T/T
Yetenek temini:	Sınır yok.
