Ürün Açıklaması

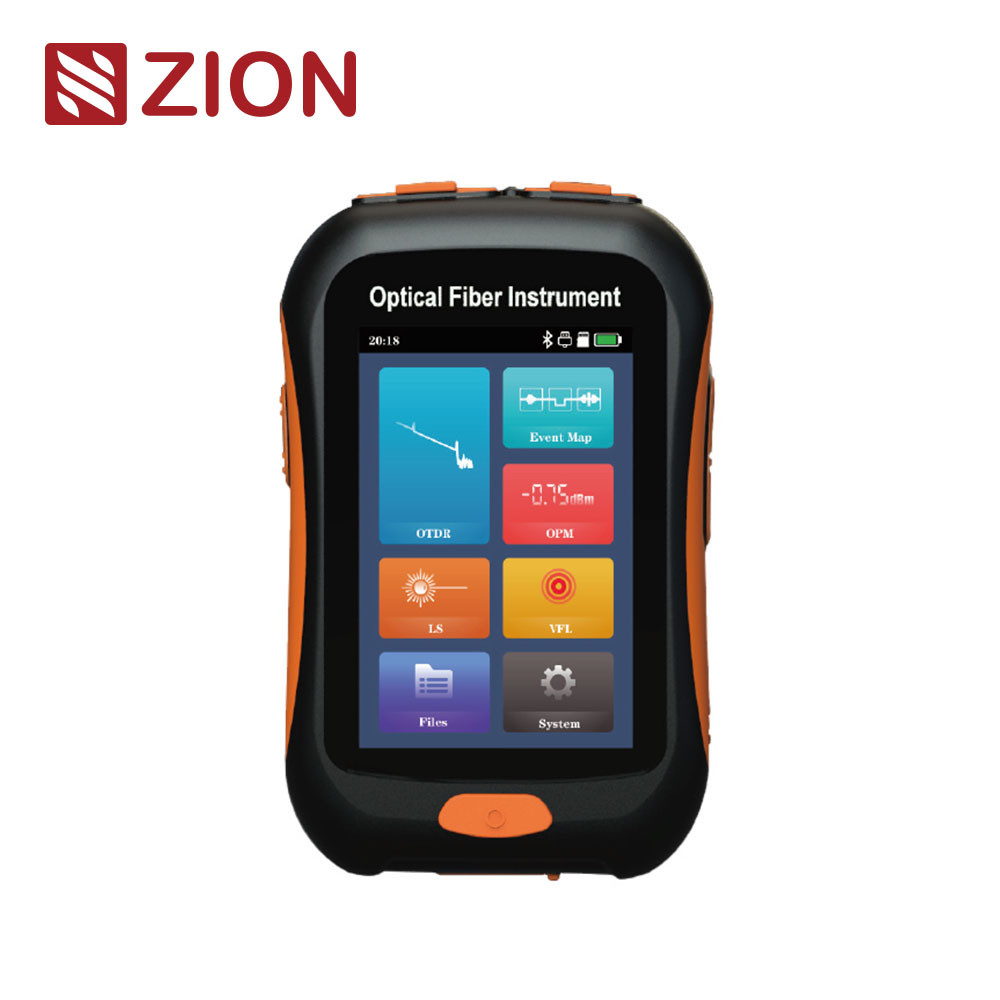

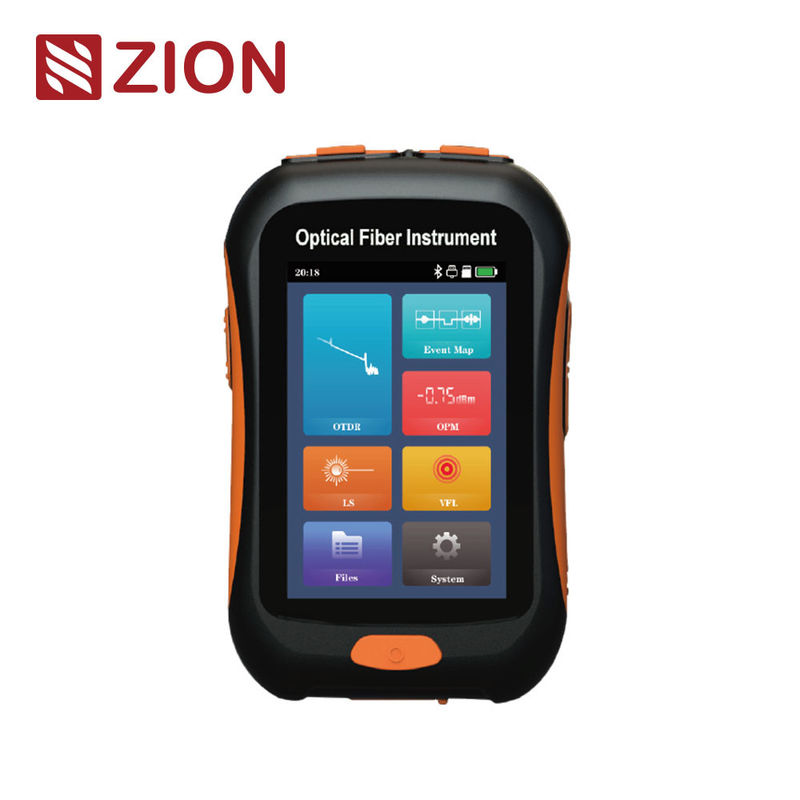

ZCOTDR-2800 Mini OTDR Optik Zaman Alanı Reflektometresi


OTDR-2800 Mini OTDR Optik Zaman Alanı Reflektometresi, kompakt ve taşıması kolaydır; 3,5 inç yüksek çözünürlüklü dokunmatik ekran kullanır, çoklu dokunmayı ve sorunsuz çalışmayı destekler. OTDR, olay haritası, optik güç ölçer, kırmızı ışık, el feneri ve diğer işlevlerin bir araya getirilmesiyle, farklı durumlarda çeşitli test ihtiyaçlarını karşılamak üzere tasarlanmıştır. Bunlardan OTDR işlevi, 1550nm dalga boyunu ve dahili yüksek verimli dalga boyu izolatörünü benimser. 1490nm ve 1577nm bağlantılarında optik test yapabilir. Yaklaşık +10dBm'ye kadar optik test yeteneğini destekler ve maksimum ölçüm aralığı 80 km'dir. ZCOTDR-2800, optik fiberin uzunluğunu, kaybını, bağlantı kalitesini ve diğer parametrelerini ölçmek için kullanılır. Optik fiber bağlantısının kırılma noktasını, bükülmesini ve kayıp noktasını kolayca test edebilir. Kurulum ve bakım personeli tarafından hat bakımı ve acil onarım testleri için uygundur.
Ürün özellikleri
• 2,5 m olay alanı, 5 m jumper'ı test etmek kolay
• Akıllı Bağlantı Analizi (Olay Haritası)
• Entegre VFL/ OPM/LS, işlevler açısından zengin
• Hafif ve taşıması kolay
• Canlı testi destekler
• Maksimum aralık 80km
• Tam dokunmatik ekran operasyonu, kullanıcı dostu insan-bilgisayar etkileşimi
• Yüksek performanslı işlemci, sorunsuz kontrol

Teknik özellikler
OTDR
Fiber Tipi		G.652 SM
Dalga Boyu		1550nm±20nm
Dinamik Aralık		20dB
Olay Kör Alanı		2,5 m
ATT Kör Alanı		10m
Test Aralığı		100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km
Darbe genişliği		5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/ 800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs
Menzil doğruluğu		±(1m+ Örnekleme aralığı+0.005%xTest mesafesi)
Kayıp doğruluğu		0.01dB
Doğrusallık		±0.05dB/dB
Maksimum Örnekleme Noktaları		≥20000
Maksimum Örnekleme Çözünürlüğü		≤0.03m
Kayıp Çözünürlüğü		0.01dB
Kayıp Eşiği		0.20dB
Menzil Çözünürlüğü		0.01m

OTDR
Kırılma İndeksi		1.00000~2.00000
Yansıma Doğruluğu		±3dB
Dosya Formatı		SOR Standart Dosya Formatı
Kayıp Analizi		4 noktalı yöntem /5 noktalı yöntem
Lazer Güvenlik Seviyesi		Sınıf Ⅱ
Konektör		SC/PC

OPM			LS
Dalga Aralığı	800nm~1700nm		Dalga Boyu	OTDR ile tutarlı
Kalibrasyon Dalgası	850/1300/1310/1490/ 1550/1625/1650nm		Lazer Tipi	OTDR ile tutarlı
Test Aralığı	-70~+10dBm(İsteğe bağlı)/ -50~+26dBm(Standart)		Güç	≥-5dBm
Çözünürlük	0.01dB		Kararlılık	CW, ±0.5dB/15dk (15 dakika ön ısıtmadan sonra)
Belirsizlik	±5%		Konektör	SC/PC
Konektör	Evrensel FC/SC/ST		Mod	CW/270Hz/330Hz/1kHz/2kHz
VFL			Diğerleri
Dalga Boyu	650nm±20nm		Ekran	Tam dokunmatik 3,5 inç, 320×480, Renkli LCD ekran
Çıkış Gücü	≥10mW		Güç Kaynağı	AC/DC adaptörü: giriş: 100V～240, 50/60Hz, 0.6A çıkış: 5V, 2A, Lityum pil: 3.7V, 2200mAh
Mod	CW/1Hz/2Hz		Pil Çalışması	Bekleme＞6s Sürekli test＞4s
Konektör	Evrensel FC/SC/ST		Veri Depolama	dahili≥2000 eğri
Lazer Güvenlik Seviyesi	Sınıf II

Veri Arayüzü		Type-C USB
Çalışma Sıcaklığı		-10℃～+50℃
Depolama Sıcaklığı		-40℃～+70℃
Bağıl Nem		0～95％ Yoğuşmasız
Ağırlık		≤200g(Pil dahil)
Boyut		126mm×80mm×37mm
Standart yapılandırma:OTDR, OPM, L S, VFL,El feneri,

Yapılandırma listesi
Ana bilgisayar (pil dahil), güç adaptörü, veri kablosu, CD-ROM (analiz yazılımı, kullanım kılavuzu dahil), kullanım kılavuzu, kalibrasyon sertifikası, Uygunluk Belgesi/Satış Sonrası Servis Garanti Kartı, Temizleme Pedleri, Aletler için Özel Paket

Etiket:

Menşe yeri:	Çin
Marka adı:	HELLOSIGNAL® OR OEM

Min sipariş miktarı:	50 adet.
Ambalaj bilgileri:	10 Adet / Poşet
Teslim süresi:	Depozitoyu aldıktan sonra normalde 25 gün.
Ödeme koşulları:	T/T
Yetenek temini:	Sınır yok.
