Detay Bilgi

Ağırlık:	≤350g （Pil dahil）	Boyut:	173mm×82mm×37mm
Çalışma sıcaklığı:	-10℃～+50℃	Depolama sıcaklığı:	-40°C~+70°C
Görüntüle:	3.5 inç 320×480 LCD
Vurgulamak:	Mini fiber optik reflektometre , LCD fiber optik reflektometre , kompakt fiber optik reflektometre

Ürün Açıklaması

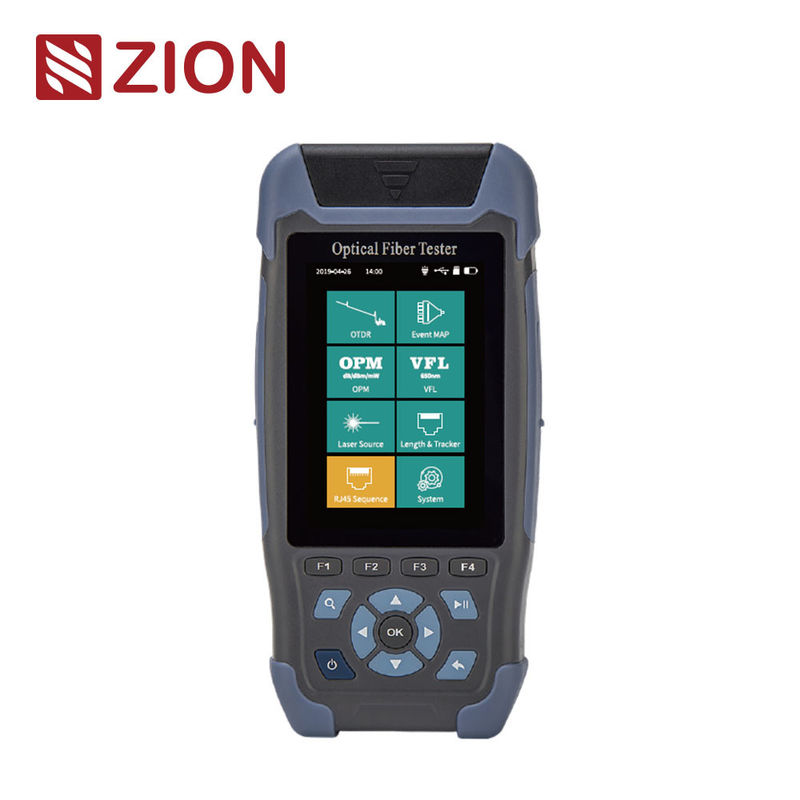

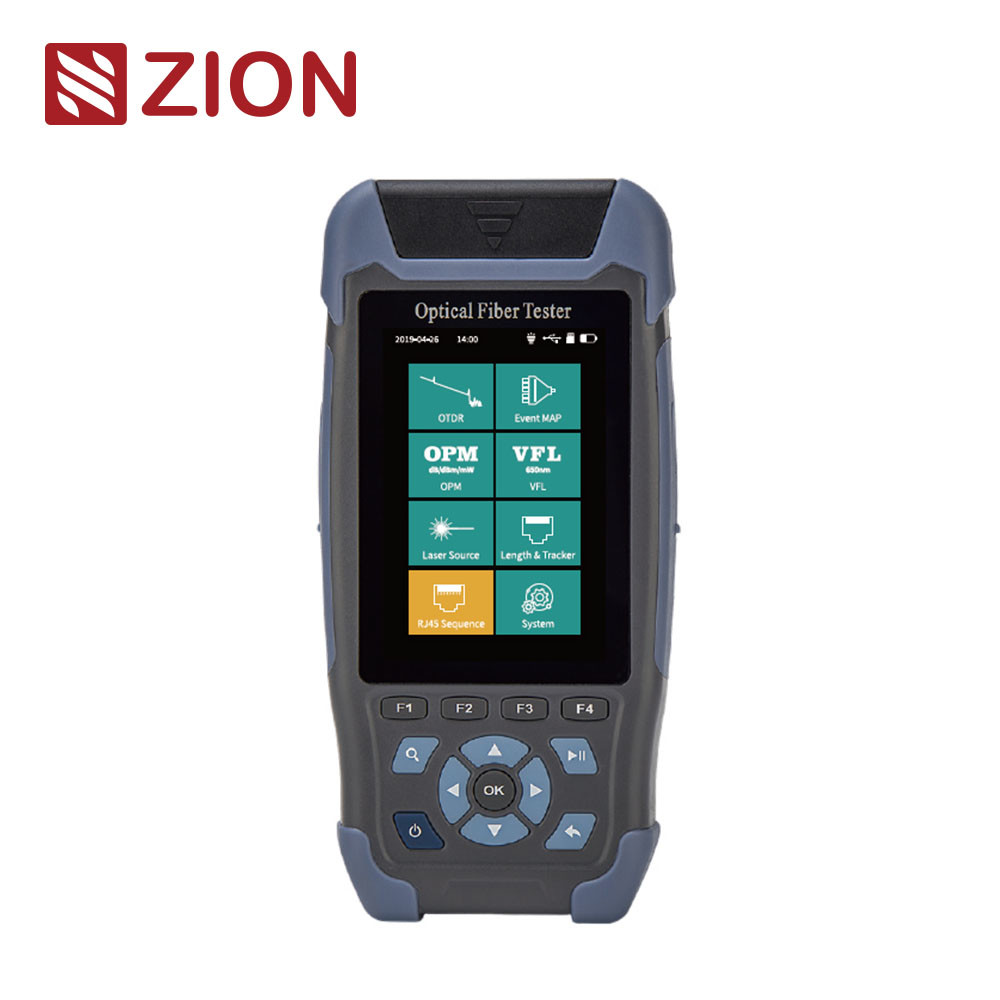

ZCOTDR-3200 Mini Pro OTDR Optik Zaman Alanı Reflektometresi


ZCOTDR-3200 Mini Pro Serisi Optik Zaman Alanı Reflektometresi, 3,5 inç renkli ekran kullanır. Kullanıcı arayüzü (UI) arayüzü basit ve kullanımı kolaydır. OTDR, Kararlı Işık Kaynağı, Optik Güç Ölçer, Görsel Hata Konumu, Kablo Sırası, Kablo Uzunluğu, Kablo İzleyici ve El Feneri'ni entegre eder. Saha testi ve bakım çalışmalarının verimli bir şekilde yapılmasını sağlamak için akıllı güç tasarrufu yönetimi, 12 saatlik süper uzun ölçüm süresi kullanır. ZCOTDR-3200 serisi, her türlü optik fiber ve kablonun uzunluğunu, kaybını, bağlantı kalitesini ve diğer parametrelerini ölçmek için kullanılır. Hattın içinde optik sinyal olduğunda bile kullanılabilir. Işıklı maksimum test gücü -5dBm'dir. Optik fiber iletişim sisteminin mühendislik yapımında, hat bakım testinde ve iletişim sisteminin acil onarımında yaygın olarak kullanılabilir.
Ürün özellikleri
• ≤-5dBm optik sinyalli fiber bağlantısı, test etmesi kolay
• Uzun dayanıklılık, 12 saat ölçüm süresi
• Yepyeni kauçuk kılıf, darbeye dayanıklı, düşmeye karşı dayanıklı
• 3m olay kör alanı, 3m jumper'ı test etmek kolay
• Elde taşınabilir tasarım, taşıması kolay
• USB, taşınabilir pille şarj edilebilir
• OTDR/LS/OPM/VFL/RJ45 Kablo Sırası/Kablo uzunluğu/RJ45 izleyici/El Feneri

Teknik özellikler
OTDR
Model				ZCOTDR-3200D			ZCOTDR-3200F1 (canlı test)	ZCOTDR-3200-F2 (canlı test)
Tip				G.652 SM
Dalga Boyu				1310/1550±20nm			1310nm±20nm	1550nm±20nm
Dinamik Aralık				24dB/22dB			24dB	22dB
Olay Kör Bölgesi				3m
ATT Kör Bölgesi				8m
Test Aralığı				500m/1km/2km/4km/8km/16km/32km/64km 5ns/30ns/50ns/100ns/275ns/320ns/500ns/1000ns/5000ns/10000ns
Darbe Genişliği				3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns /1μs/2μs/3μs/5μs/8μs/10μs
Menzil Doğruluğu				±(1m+Örnekleme aralığı+0.005％×Test mesafesi)
Doğrusallık				±0.2dB/dB
Örnekleme Noktaları				16k~128k
Örnekleme Çözünürlüğü				0.05m~8m
Kayıp Çözünürlüğü				0.001dB
Kayıp Eşiği				0.20dB

OTDR
Aralık Çözünürlüğü		0.001m
Kırılma İndeksi		1.00000~2.00000
Yansıma Doğruluğu		±3dB
Dosya Formatı		SOR Standart Dosya Formatı
Kayıp Analizi		4 noktalı yöntem /5 noktalı yöntem
Lazer Güvenlik Seviyesi		Sınıf Ⅱ
Konektör		FC/UPC(Değiştirilebilir SC, ST)
OPM					LS
Dalga Aralığı	800nm~1700nm				Dalga Boyu	OTDR ile Tutarlı
Kalibrasyon Dalgası	850/1300/1310/1490/ 1550/1625/1650nm				Lazer Tipi	FP-LD
Test Aralığı	-70~+10dBm(İsteğe bağlı)/ -50~+26dBm(Standart)				Güç	≥-5dBm
Çözünürlük	0.01dB				Kararlılık	CW, ±0.5dB/15dk (15 dakika ön ısıtmadan sonra)
Belirsizlik	±5%				Konektör	FC/UPC(Değiştirilebilir SC, ST)
Frekans Tanımlama	CW/270/330/1k/2kHz				Mod	CW/270Hz/330Hz/1kHz/2kHz
Konektör	Evrensel FC/SC/ST				RJ45 Kablo Sırası ve Uzunluğu
VFL					Test Mesafesi	≤300m
Dalga Boyu	650nm±20nm				RJ45 Kablo Takibi
Çıkış Gücü	≥10mW				Mod	Dijital izleme
Mod	CW/1Hz/2Hz				Mesafe	≤300m
Konektör	FC/UPC (Değiştirilebilir SC, ST)				Çevrimiçi İzleme	Desteklenmiyor

Ekran			3,5 inç 320×480 LCD
Güç Kaynağı			AC/DC adaptörü: giriş:100V～240V,50/60Hz,0.6A çıkış:5V, 2A, Lityum pil: 3.7V,4000mAh
Pil Çalışması			Sürekli test＞12s
Veri Depolama			Dahili: ≥600 ; Harici : TF kartı
Veri Arayüzü			Mini USB
Çalışma Sıcaklığı			-10℃～+50℃
Depolama Sıcaklığı			-40℃～+70℃
Bağıl Nem			0～95％ Yoğuşmasız
Ağırlık			≤350g(Pil dahil)
Boyut			173mm×82mm×37mm
Standart yapılandırma:OTDR, Olay Haritası, OPM, L S, VFL, RJ45 kablo izleyici (Ek satın alma izleyici), RJ45 Kablo Sırası ve Uzunluğu, El Feneri
Yapılandırma listesi
Ana Bilgisayar (Pil dahil), Adaptör, Veri Hattı, CD-ROM (Analiz yazılımı/Kullanım Kılavuzu), Kullanım Kılavuzu, SC/UPC, Yeterlilik Sertifikası/Servis Garanti Kartı, Kalibrasyon Sertifikası, Temiz Pamuk Dilimleri, Enstrüman Sırt Çantası.

Etiket:

Menşe yeri:	Çin
Marka adı:	HELLOSIGNAL® OR OEM

Min sipariş miktarı:	50 adet.
Ambalaj bilgileri:	10 Adet / Poşet
Teslim süresi:	Depozitoyu aldıktan sonra normalde 25 gün.
Ödeme koşulları:	T/T
Yetenek temini:	Sınır yok.
