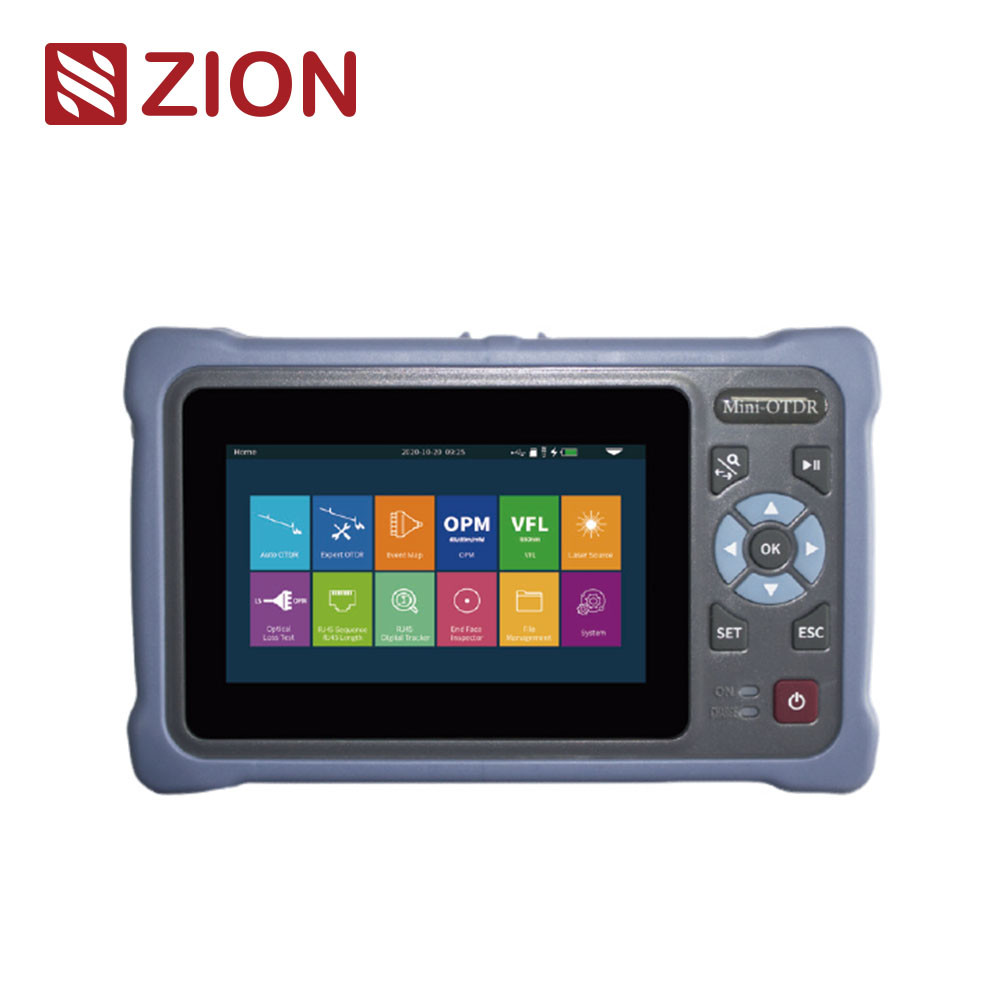

| ZCOTDR-4000 Mini Pro OTDR Optik Zaman Alanı Reflektometresi, 4,3 inç kapasitif dokunmatik ekran kullanır. Otomatik OTDR, uzman OTDR, olay haritası, OPM, RJ45 kablo izleyici ve farklı durumlarda çeşitli test gereksinimlerini karşılamak için “bilgisayar seviyesinde” dosya yönetimi gibi 12 işlevi entegre eder. OTDR, 26dB'lik maksimum dinamik aralığa, 8G belleğe sahiptir ve 200.000'den fazla eğri depolayabilir; 4000mAh yüksek yoğunluklu polimer lityum pil, akıllı güç tasarrufu yönetimi, 8 saatten fazla ölçüm süresi ve güç bankasının güç kaynağını ve şarjını destekler. ZCOTDR-4000 serisi, optik fiberin uzunluğunu, kaybını, bağlantı kalitesini ve diğer parametrelerini ölçmek için kullanılır. FTTX, ikincil omurga ağı mühendislik yapımı, bakımı ve acil onarım testi ve optik fiber ve kablonun üretimi ölçümünde yaygın olarak kullanılır. |
| Ürün özellikleri |
| • Uzman OTDR: Profesyonel ölçüm, eğri/liste/harita aynı anda görüntülenir |
| • OPM, CW/270/330/1k/2kHz frekans tanımlamayı destekler |
| • LS, ayarlanabilir çıkış gücü ile CW/modülasyon modu çıkışını destekler |
• Otomatik OTDR, uzman OTDR, olay haritası, OPM, LS, VFL, RJ45 kablo takibi,
RJ45 kablo dizisi, RJ45 kablo uzunluğu, mikroskop, el feneri optik kayıp testi |
| • Otomatik OTDR: karmaşık ayarlar yok, tek tuşla test |
| • VFL ve LS arka planda çalışabilir, çoklu görev aynı anda çalıştırılabilir |
| • Dijital radarın RJ45 kablo izleyicisi, daha güçlü parazit önleme yeteneği |
| • RJ45 kablo dizisi/kablo uzunluğu testi, 300m'ye kadar |
| • Tek tıklamayla ekran yakalama, arayüzü kaydetmek kolay |
|
| Teknik özellikler |
| OTDR |
| Model |
|
ZCOTDR-4000D |
ZCOTDR-4000F1
(canlı test) |
ZCOTDR-4000F2
(canlı test) |
ZCOTDR-4000T
(canlı test) |
| Tip |
G.652 SM |
| Dalga boyu |
|
1310/1550 |
1310nm |
1550nm |
1610nm |
| Dinamik Aralık |
|
26dB/24dB |
26dB |
24dB |
22dB |
| Olay Kör Bölgesi |
2.5m |
| ATT Kör Bölgesi |
8m |
| Test Aralığı |
500m/1km/2km/4km/8km/16km/32km/64km/100km |
| Darbe Genişliği |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns
/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
| Menzil Doğruluğu |
±(1m+Örnekleme aralığı+0.005％×Test mesafesi) |
| Doğrusallık |
≤0.05dB/dB |
| Örnekleme Noktaları |
16k~128k |
| Örnekleme Çözünürlüğü |
0.05m~8m |
| Kayıp Çözünürlüğü |
0.001dB |
| Kayıp Eşiği |
0.20dB |
|
| OTDR |
| Menzil Çözünürlüğü |
0.001m |
| Kırılma İndeksi |
1.00000~2.00000 |
| Yansıma Doğruluğu |
±3dB |
| Dosya Formatı |
SOR Standart Dosya Formatı |
| Kayıp Analizi |
4 noktalı yöntem / 5 noktalı yöntem |
| Lazer Güvenlik Seviyesi |
Sınıf Ⅱ |
| Konektör |
FC/UPC(Değiştirilebilir SC, ST) |
| Yenileme Hızı |
3Hz(Tip.) |
| Çoklu Görev |
Destek |
| OPM |
|
LS |
| Dalga Aralığı |
800nm~1700nm |
|
Dalga boyu |
OTDR ile tutarlı |
| Kalibrasyon Dalgası |
850/1300/1310/1490/
1550/1625/1650nm |
|
Lazer Tipi |
FP-LD |
| Test Aralığı |
-70~+10dBm(İsteğe bağlı)/
-50~+26dBm(Standart) |
|
Güç |
≥-5dBm |
| Çözünürlük |
0.01dB |
|
Kararlılık |
CW, ±0.5dB/15dk
(15 dakika ön ısıtmadan sonra) |
| Belirsizlik |
±5% |
|
Konektör |
FC/UPC(Değiştirilebilir SC, ST) |
Frekans
Tanımlama |
CW/270/330/1k/2kHz
(İç LS kullan) |
|
Mod |
CW/270Hz/330Hz/1kHz/2kHz |
| Konektör |
Evrensel FC/SC/ST |
|
Dalga Tanıma |
Destek |
| Dalga Tanıma |
Destek |
|
Optik Kayıp Testi |
| VFL |
|
Dalga boyu |
LS ile tutarlı |
| Dalga boyu |
650nm±20nm |
|
IL Testi |
Destek |
| Çıkış Gücü |
≥10mW |
|
RJ45 Kablo Takibi |
| Mod |
CW/1Hz/2Hz |
|
Mod |
Dijital izleme |
| Konektör |
FC/UPC (Değiştirilebilir SC, ST) |
|
Mesafe |
≤300m |
| Lazer Güvenlik Seviyesi |
Sınıf Ⅲ |
|
Çevrimiçi/Hat Çifti Takibi |
Destek |
|
| RJ45 Kablo Uzunluğu |
| Test Mesafesi |
≤300m |
| Diğerleri |
| Ekran |
4,3 inç 800×480 IPS TFT – LCD Çoklu dokunmatik kapasitif dokunmatik ekran |
| Güç Kaynağı |
AC/DC adaptörü: giriş:100V～240V,50/60Hz,0.6A
çıkış:5V,2A,Lityum pil:3.7V,4000mAh |
| Pil Çalışması |
Sürekli test＞12s |
| Veri Depolama |
Dahili depolama:8GB,≥20 bin eğri |
| Veri Arayüzü |
USB Tip C |
| Çalışma Sıcaklığı |
-10℃～+50℃ |
| Depolama Sıcaklığı |
-40℃～+70℃ |
| Bağıl Nem |
0～95％ Yoğuşmasız |
| Ağırlık |
≤0.5kg(Pil dahil) |
| Boyut |
173mm×109mm×45mm |
Yapılandırma: Otomatik OTDR, Uzman OTDR, Olay Haritası, OPM, LS, VFL, RJ45 Kablo Takibi (Kablo İzleyici Dahil),
RJ45 Kablo Dizisi, RJ45 Kablo Uzunluğu, Mikroskop (İsteğe Bağlı), El Feneri, Optik Kayıp Testi
Not: NK4000-F1, 1490/1550nm sinyalli (güç ≤0dBm) fiberi test edebilir
NK4000-F2, 1310/1490/1577nm sinyalli (güç ≤+5dBm) fiberi test edebilir
NK4000- T, 1310/1490/1550nm sinyalli (güç ≤0dBm) fiberi test edebilir |
| Yapılandırma listesi |
| Ana Bilgisayar (Pil dahil), Adaptör, Veri Hattı, 8G TF kartı (yerleşik OTDR, Analiz yazılımı/Kullanım Kılavuzu), Kullanım Kılavuzu, SC adaptörü, Kablo İzleyici, Yeterlilik Sertifikası/Servis Garanti Kartı, Kalibrasyon Sertifikası, Temiz Pamuk Dilimleri, Enstrüman Sırt Çantası |
