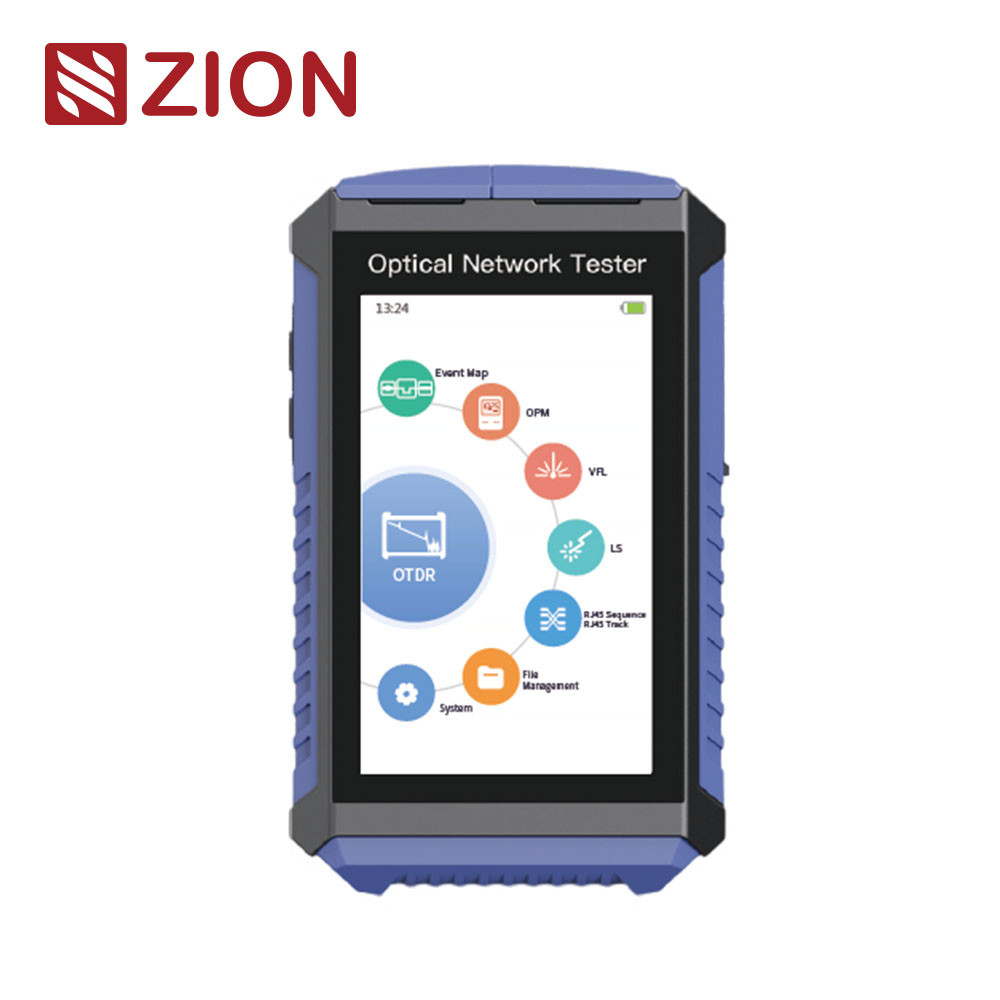

ZCOTDR-4200 Mini OTDR Optik Zaman Alanı Reflektometresi, canlı test özelliği ile kompakt ve taşıması kolaydır; 4,3 inç yüksek çözünürlüklü dokunmatik ekran, çoklu dokunmayı ve sorunsuz çalışmayı destekler. Dahili OTDR, olay haritası, ayrık dalga OPM, kırmızı ışık, ışık kaynağı, el feneri, RJ45 dizisi ve diğer işlevleri bir arada sunarak farklı durumlarda çeşitli test ihtiyaçlarını karşılar.
OTDR işlevi, tek dalga boyu ile standarttır ve dahili verimli dalga boyu izolatörüne sahiptir; bu, bağlantı üzerinde optik test yapabilir, minimum olay kör alanı 1,5 m ve maksimum ölçüm aralığı 100 km'dir.
ZCOTDR-4200, optik fiberin uzunluğunu, kaybını, bağlantı kalitesini ve diğer parametrelerini ölçmek için kullanılır. Optik fiber bağlantısının kopma noktasını, bükülmesini ve kayıp noktasını kolayca test edebilir. Kurulum ve bakım personeli tarafından hat bakımı ve acil onarım testleri için uygundur. |
| Ürün özellikleri |
| • 4,3 inç dokunmatik kapasitif ekran, net ekran, sorunsuz kontrol |
 |
| • Canlı test (1550nm, 1490/1577nm canlı testi destekler) |
| • XGPON OPM, 1490/1577nm Gücü aynı anda doğru bir şekilde ölçer |
| • Entegre OTDR, Olay haritası, XGPON OPM, VFL, LS, RJ45 dizisi ve diğer işlevler |
| • Olay kör alanı ≤1,5m, maks. dinamik aralık ≥26dB |
| • RJ45 dizisi ve izlemeyi destekler |
| • Bluetooth iletişimi, mobil APP kablosuz kontrolü ve veri paylaşımını destekler |
|
| Teknik özellikler |
| OTDR |
| Tip |
G.652 SM |
| Model |
|
ZCOTDR-4200F1 |
|
ZCOTDR-4200D |
|
ZCOTDR-4200F2 |
|
|
ZCOTDR-4200F3 |
|
| Dalga boyu |
1550nm±20nm |
1310/1550nm |
1625nm±20nm |
1650nm±20nm |
| Dinamik Aralık |
24dB |
26dB |
24dB |
24dB |
24dB |
| Olay Kör Alanı |
1,5m |
| ATT Kör Alanı |
8m |
| Test Aralığı |
100m/300m/500m/1,25km/2,5km/5km/10km/20km/40km/80km/100km |
| Darbe Genişliği |
5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
| Menzil Doğruluğu |
±(1m+Örnekleme aralığı+0,005％×Test mesafesi) |
| Doğrusallık |
±0,05dB/dB |
| Maks. Örnekleme Noktaları |
≥20000 |
| Maks. Örnekleme Çözünürlüğü |
≤0,03m |
| Kayip Çözünürlüğü |
0,01dB |
| Kayip Eşiği |
0,20dB |
|
| OTDR |
| Aralık Çözünürlüğü |
0,01m |
| Kırılma İndeksi |
1,00000~2,00000 |
| Dosya Formatı |
SOR Standart Dosya Formatı |
| Kayip Analizi |
4 noktalı yöntem / 5 noktalı yöntem |
| Lazer Güvenlik Seviyesi |
Sınıf Ⅱ |
| Konektör |
SC/PC |
| OPM |
|
LS |
| Dalga Aralığı |
800nm~1700nm |
|
Dalga boyu |
OTDR ile tutarlı |
| Kalibrasyon Dalgası |
850/1300/1310/1490/
1550/1625/1650nm |
|
Lazer Tipi |
OTDR arayüzü ile tutarlı |
| Test Aralığı |
-70~+10dBm(İsteğe bağlı)/
-50~+26dBm(Standart)
-40~+26dBm (XGPON OPM) |
|
Güç |
≥-5dBm |
| Çözünürlük |
0,01dB |
|
Kararlılık |
CW, ±0,5dB/15dk
(15 dakika ön ısıtmadan sonra) |
| Belirsizlik |
±5% |
|
Konektör |
SC/PC |
| Konektör |
Evrensel FC/SC/ST |
|
Mod |
CW/270Hz/330Hz/1kHz/2kHz |
| VFL |
|
RJ45 Kablo İzleme |
| Dalga boyu |
650nm±20nm |
|
Test Mesafesi |
≤300m |
| Çıkış Gücü |
≥10mW |
|
RJ45 Kablo İzleme |
| Mod |
CW/1Hz/2Hz |
|
Mod |
Dijital izleme |
| Konektör |
Evrensel FC/SC/ST |
|
Mesafe |
≤300m |
|
|
|
|
|
|
|
|
|
|
|
|
|
Çevrimiçi İzleme |
destek |
| Diğerleri |
| Ekran |
4,3 inç 800×480 LCD |
| Güç Kaynağı |
AC/DC adaptörü:
giriş:100V～240V, 50/60Hz, 0,6A çıkış:5V,2A,Lityum pil:3,7V,4000mAh |
| Veri Depolama |
8GB |
| Veri Arayüzü |
Type-C USB |
| Çalışma Sıcaklığı |
-10℃～+50℃ |
| Depolama Sıcaklığı |
-40℃～+70℃ |
| Bağıl Nem |
0～95％ Yoğuşmasız |
| Ağırlık |
≤400g(Pil dahil) |
| Boyut |
144mm×86mm×33mm |
Standart yapılandırma: OTDR, Olay Haritası, OPM, L S, VFL, RJ45 kablo izleyici (Kablo İzleyici dahil), RJ45 Kablo Dizisi, El Feneri
Not: Canlı test ile 1550nm test yeteneği: 1310/1490/1577nm sinyali olan fiberi test edebilir (güç ≤+5dBm)
Canlı test ile 1610nm test yeteneği: 1310/1490/1550nm sinyali olan fiberi test edebilir (güç ≤0dBm)
Canlı test ile 1625nm test yeteneği: 1310/1490/1550/1577nm sinyali olan fiberi test edebilir (güç ≤0dBm)
Canlı test ile 1650nm test yeteneği: 1310/1490/1550/1577nm sinyali olan fiberi test edebilir (güç ≤+5dBm) |
| Yapılandırma listesi |
| Ana Bilgisayar (Pil dahil), Adaptör, Veri Hattı, Kablo İzleyici, CD-ROM (Analiz yazılımı/Kullanım Kılavuzu), Kullanım Kılavuzu, Yeterlilik Sertifikası/Servis Garanti Kartı, Kalibrasyon Sertifikası, Temiz Pamuk Dilimleri, Enstrüman Sırt Çantası. |
