Detay Bilgi

Ağırlık:	<1.2kg	Boyut:	208mmx110mmx56mm
Çalışma sıcaklığı:	-10℃～+50℃	Depolama sıcaklığı:	-40°C~+70°C
Görüntüle:	5 inç renkli LCD + dokunmatik ekran
Vurgulamak:	Hafif OTDR , Çok fonksiyonel OTDR , Çok fonksiyonel optik tdr

Ürün Açıklaması

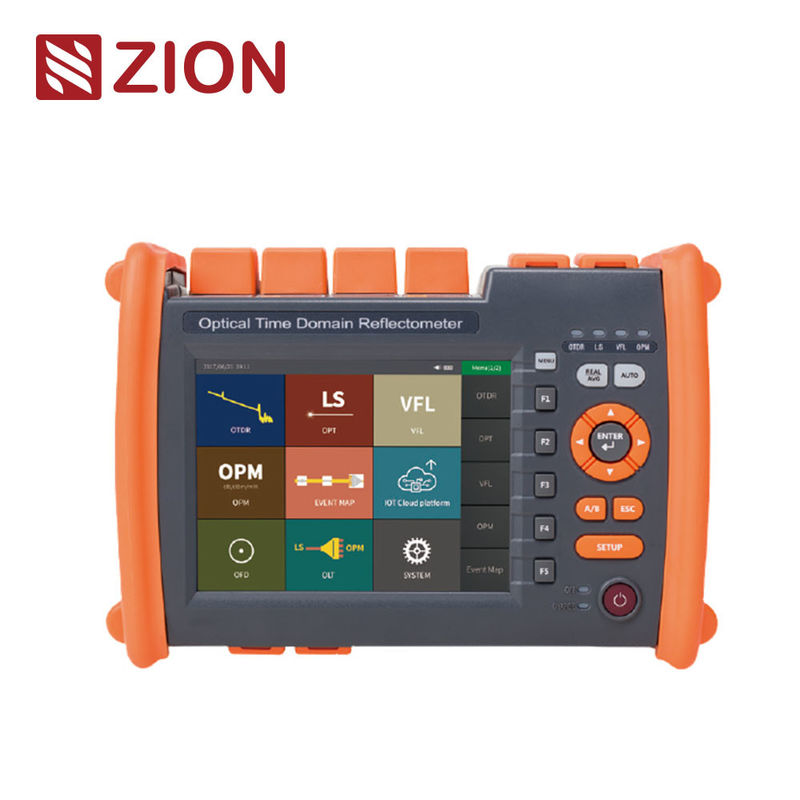

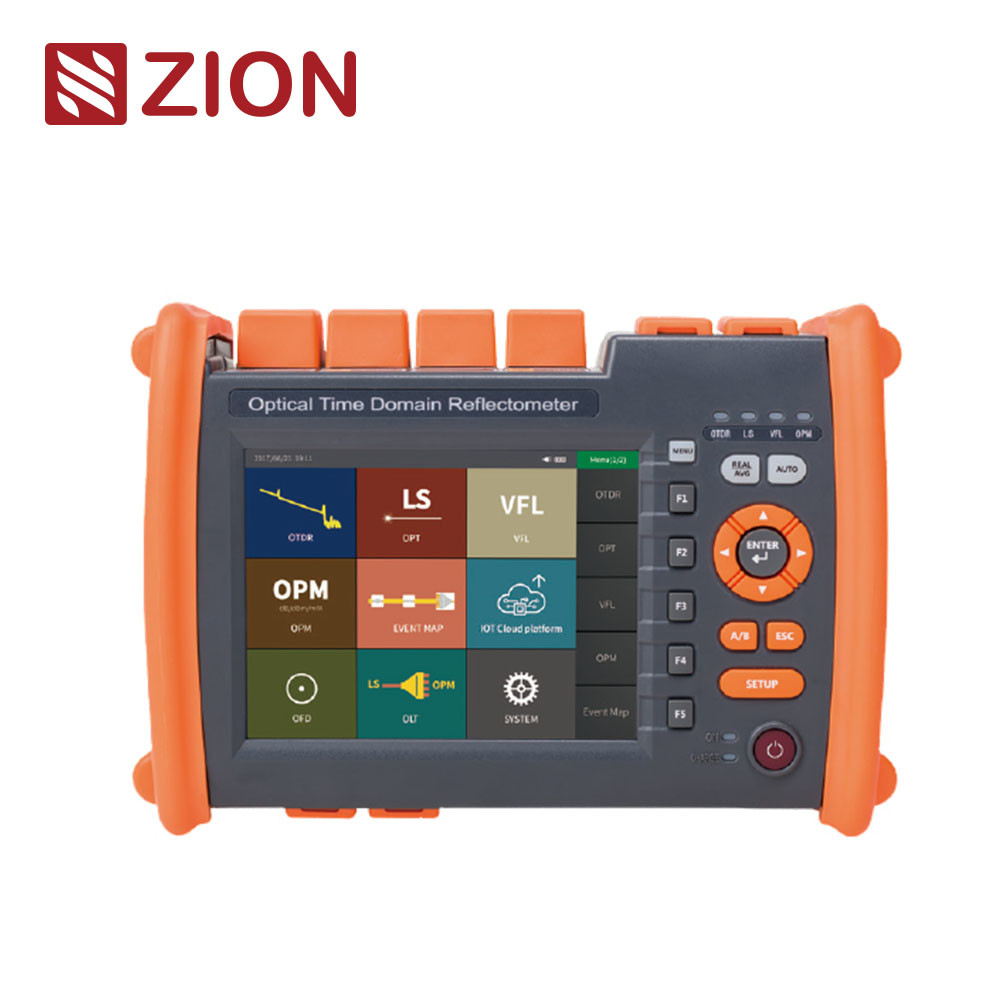

ZCOTDR-5600 Çok fonksiyonel OTDR Optik Zaman Alanı Reflektometre


ZCOTDR-5600 Çok Fonksiyonel OTDR Optik Zaman Alanı Reflektometre, 5.6 inçlik renk dokunmatik ekranı ve tuş ve dokunuşun çift çalışmasını benimser.Optik Güçölçer, Işık Kaynağı, müşterilerin saha testini ve bakımını verimli bir şekilde çözmelerine yardımcı olmak için çok fonksiyonel; Akıllı güç yönetimi, 20 saat süper uzun bekleme süresi,saha denemesi ve bakımının verimli garantisiGenellikle her türlü optik lif ve kabloların uzunluğunu, kaybını, bağlantı kalitesini ve diğer parametrelerini ölçmek için kullanılır. Mühendislik inşaatında yaygın olarak kullanılabilir,hat bakım testi ve optik fiber iletişim sisteminin iletişim sisteminin acil onarımı, optik fiber kablosunun araştırma ve üretim ölçümü.
Ürün özellikleri
• 0.8m olay kör alanı, 5m atlayıcısını test etmek kolaydır
• Çevrimiçi test algılama, ışık ile otomatik alarm
• Test sonuçlarının benzersiz otomatik teşhis fonksiyonu
• Verilerin seri işlenmesi ve rapor formlarının basımı
• Tuş + dokunmatik ekran çift çalışma modu
• Tek düğmeli otomatik test
• Standart SOR dosya çıkış biçimi
• Çeşitli dalga boyları eşzamanlı testi
• Çince ve İngilizce isimlendirme
• Ultra geniş çalışma sıcaklığı

Teknik özellikler
OTDR
Elyaf Türü	G.652 SM
Dalga boyu	1310nm±20nm/1550nm±20nm
Dinamik Aralık	32 dB/30 dB
Olay Kör Bölgesi	1.5m
ATT Kör Bölge	6m
Test aralığı	500m/1km/2km/4km/8km/16km/32km/64km/128km/256km
Nabız Genişliği	5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns
Aralıklı Doğruluk	±(0,75m+Örnek aralığı+0,005%xTest mesafesi)
Kayıp doğruluğu	±0.05dB/dB
Örnekleme Noktaları	16k~256k
Örnek çözünürlüğü	0.05m~16m
Yansıma doğruluğu	±3dB
Dosya Biçimi	SOR Standart Dosya Biçimi
Kayıp Analizi	Dört noktalık yöntem /beş noktalık yöntem
Lazer Güvenlik Seviyesi	Sınıf II

OTDR
Veri Depolama	İç:<3000 eğri, Dış: 4G bit
Bağlantı	FC/UPC ((değişken SC,ST)
Yenilenme Hızı	3Hz ((Tip.)
Veri Arayüzü	USB, Mini-USB, 10M/100M Ethernet bağlantısı
OPM
Dalga boyu aralığı	800nm~1700nm
Bağlantı	UniversalFC/SC/ST
Test kapsamı	-50 dBm~+26 dBm
Bilinmezlik	±5%
Kalibrasyon dalga boyu		850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm
LS
Dalga boyu	OTDR çıkış dalga boyuna uygun
Çıktı gücü	≥-5dBm
Dayanıklılık	CW,± 0.5dB/15min ((15 dakikalık başlatma ön ısıtma sonrası test)
Bağlantı	FC/UPC ((değişken SC,ST)
VFL
Dalga boyu	650nm士20nm
Çıktı gücü	≥10mw
Mod	CW/1Hz/2Hz
Bağlantı	FC/SC/ST
Diğerleri
Görüntüle		5 inç renkli LCD + dokunmatik ekran
Güç kaynağı		AC/DCA Adaptörü: Giriş:100V~240V, 50/60Hz, 0.6AGiriş:12V~19V, 1.5A, Li-batarya:7.4V, 5200mAh
Pil çalışma saatleri		≥10 saat
Çalışma sıcaklığı		-10°C~+50°C
Depolama sıcaklığı		-40°C~+70°C
Nitelikli Nemlilik		0~95%Kondansif olmayan
Ağırlık		< 1,2 kg
Boyut		208mmx110mmx56mm
Ev sahibi fonksiyonları: OTDR/O PM AVFL/LS/Olay Haritası/Fiber End Detection (Ek satın alma dedektörü) /Optikal Kayıp Testi

Yapılandırma listesi
Hayır, hayır.	Adı		miktarı	Not:
1	Ev sahibi		1
2	AC/DC adaptörü		1
3	Kullanıcı Kılavuzu		1
4	U-disk (analiz yazılımı/kullanıcı kılavuzu dahil)		1
5	SC Adaptörü		1
6	Dokunmatik kalem		1
7	Kalibrasyon Sertifikası		1
8	Temiz pamuk dilimleri		10
9	Yeterlilik Belgesi/Satış sonrası Hizmet Garanti Kartı		1
10	Sırt çantası (kuşaklı)		1

Etiket:

Menşe yeri:	Çin
Marka adı:	HELLOSIGNAL® OR OEM

Min sipariş miktarı:	50 adet.
Ambalaj bilgileri:	10 Adet / Poşet
Teslim süresi:	Depozitoyu aldıktan sonra normalde 25 gün.
Ödeme koşulları:	T/T
Yetenek temini:	Sınır yok.
