Detay Bilgi

Ağırlık:	<1.2kg	Boyut:	227mmx160mmx70mm
Çalışma sıcaklığı:	-10℃～+50℃	Depolama sıcaklığı:	-40°C~+70°C
Görüntüle:	5.6 inç renkli LCD+ dokunmatik ekran
Vurgulamak:	Kompakt otdr optik zaman alanı reflektometre , Hafif otdr optik zaman alanı reflektometre , Çok fonksiyonel OTDR

Ürün Açıklaması

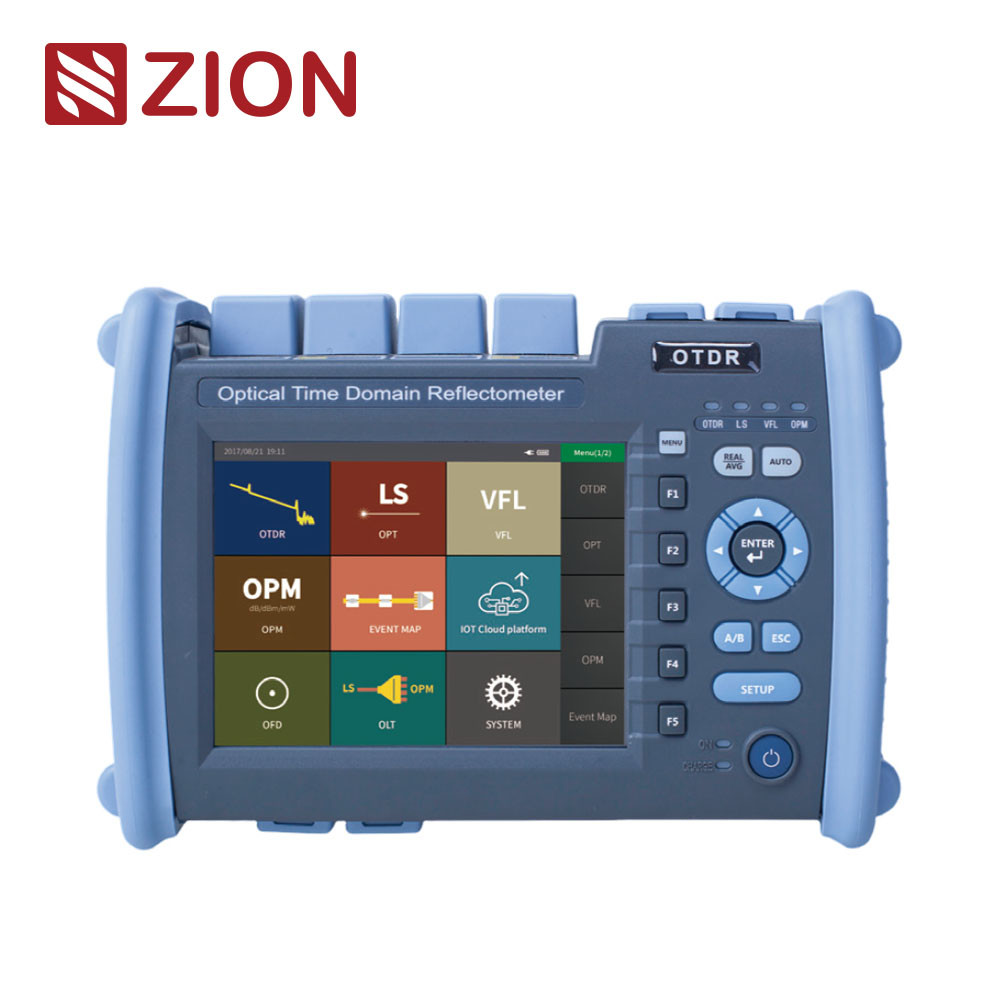

ZCOTDR-6000 Çok fonksiyonel OTDR Optik Zaman Alanı Reflektometre

ZCOTDR-6000 Çok Fonksiyonel OTDR Optik Zaman Alanı Reflectometer, 5.6 inç renkli ekranı, tuşların ve dokunuşların çift çalışmasını benimser.Optik Güçölçer, Işık Kaynağı, Optik Kayıp Testi, Optik Son Yüz Algılama, müşterilerin saha testini ve bakımını verimli bir şekilde çözmelerine yardımcı olmak için çok fonksiyonel; Akıllı güç yönetimi,20 saat süper uzun bekleme süresi, saha denemesi ve bakımının verimli bir garantisi.
Genellikle uzunluğu, kaybı, bağlantı kalitesini ve her türlü optik fiber ve kabloların diğer parametrelerini ölçmek için kullanılır.optik fiber iletişim sisteminin iletişim sisteminin acil onarımı, optik fiber kablosunun araştırma ve üretim ölçümü.

Ürün özellikleri

• 0.8m olay kör alanı, 5m atlayıcısını test etmek kolaydır

ZCOTDR-6000 Multi Functional OTDR Optical Time Domain Reflectometer

• Çevrimiçi test tespiti, APD aktif koruma

• Test sonuçlarının benzersiz otomatik teşhis fonksiyonu

• Verilerin seri işlenmesi ve rapor formlarının basımı

• Tuş + dokunmatik ekran çift çalışma modu

• SM/MM/SM+MM testini destekle

• Standart SOR dosya çıkış biçimi

• Çeşitli dalga boyları eşzamanlı testi

• Çince ve İngilizce isimlendirme

Teknik özellikler

ZCOTDR-6000

Model

SM1

SM2

Türü

SM/MM

Dalga boyu

1310nm
1550nm

1310nm
1490nm
1550nm

1310nm
1550nm
1625nm

1310nm
1550nm
1650nm

1310nm
1490nm
1550nm
1625nm

850nm
1300nm

850nm
1300nm
1310nm
1550nm

MaxDynamic Range ((dB)

35
33

38
36

42
40

45
43

32
30
30

37
35
35

32
30
30

37
35
35

32
30
30

37
35
35

37
35
35
33

26
28

26
28
35
33

26
28
37
35

Olay Kör Bölgesi

0.8m

ATT Kör Bölge

Test aralığı

500m/1km/2km/4km/8km/16km/32km/64km/128km/256km

Nabız Genişliği

5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns

Aralıklı Doğruluk

±(0,75m+Örnek aralığı+0,005%xTest mesafesi)

Kayıp doğruluğu

±0.05dB/dB

Örnekleme Noktaları

16k~256k

Örnek çözünürlüğü

0.05m-16m

OTDR

Yansıma doğruluğu

±3dB

Dosya Biçimi

SOR Standart Dosya Biçimi

Kayıp Analizi

Dört noktalık yöntem /beş noktalık yöntem

Lazer Güvenlik Seviyesi

Sınıf II

Yenilenme Hızı

3Hz (Tip.)

Veri Depolama

Dahili depolama:<3000 eğri; Extemal depolama: 4G bit

Bağlantı

FC/UPc ((Dönüştürülebilir sc,sT)

Veri arayüzü

USB, MinHUSB, 10M/100M Ethernet bağlantısı

OPM

Dalga boyu aralığı

800nm~1700nm

Bağlantı

Universal FC/SC/ST

Test kapsamı

-50 dBm~+26 dBm

Bilinmezlik

±5%

Kalibrasyon dalga boyu

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

Dalga boyu

OTDR çıkış dalga boyuna uygun

Çıktı gücü

≥-5dBm

Dayanıklılık

CW, +0,5dB/15min (15 dakikalık ön ısıtmadan sonra test)

Bağlantı

FC/UPC ((Değişken sC,ST)

VFL

Dalga boyu

650nm士20nm

Çıktı gücü

≥10 mW

Mod

CW/1Hz/2Hz

Bağlantı

FC/UPC ((Değişken sc,sT)

Optical LossTest endeksi, yukarıdaki ışık kaynağı ve optik güç ölçüm endeksine atıfta bulunur.

Diğerleri

Görüntüle

5.6 inç renkli LCD + dokunmatik ekran

Güç kaynağı

AC/DC adaptörü: giriş: 100V~240V, 50/60Hz,0.6A, Qutput: 12V-19v, 15A, Lityum pil: 7.4v, 5200mAh

çalışma sıcaklığı

-10°C~+50°C

Depolama sıcaklığı

40°C~+70°C

nispi nem

0~95%,Kondansilasyonu olmayan

Ağırlık

< 1,2 kg

Boyut

227mmx160mmx70mm

Host'un fonksiyonları: OTDR/OPM/VFL/LS/Olay Haritası/Fiber End Detection (Ek satın alma dedektörü) /Optical Loss Test

Yapılandırma listesi

Hayır, hayır.

Adı

miktarı

Not:

Ev sahibi

AC/DC adaptörü

Kullanıcı Kılavuzu

U-disk (analiz yazılımı/kullanıcı kılavuzu dahil)

SC Adaptörü

Dokunmatik kalem

Kalibrasyon Sertifikası

Temiz pamuk dilimleri

Yeterlilik Belgesi/Satış sonrası Hizmet Garanti Kartı

Sırt çantası (kuşaklı)

Etiket:

Menşe yeri:	Çin
Marka adı:	HELLOSIGNAL® OR OEM

Min sipariş miktarı:	50 adet.
Ambalaj bilgileri:	10 Adet / Poşet
Teslim süresi:	Depozitoyu aldıktan sonra normalde 25 gün.
Ödeme koşulları:	T/T
Yetenek temini:	Sınır yok.
