Detay Bilgi

Ağırlık:	<1.2kg	Boyut:	215mmx160mmx50mm
Çalışma sıcaklığı:	-10℃～+50℃	Depolama sıcaklığı:	-40°C~+70°C
Görüntüle:	7 inç renkli LCD+ dokunmatik ekranel Çözünürlük: 800 × 480
Vurgulamak:	Küçük Boyutlu OTDR , OTDR optik reflektometre , Yüksek Performanslı OTDR

Ürün Açıklaması

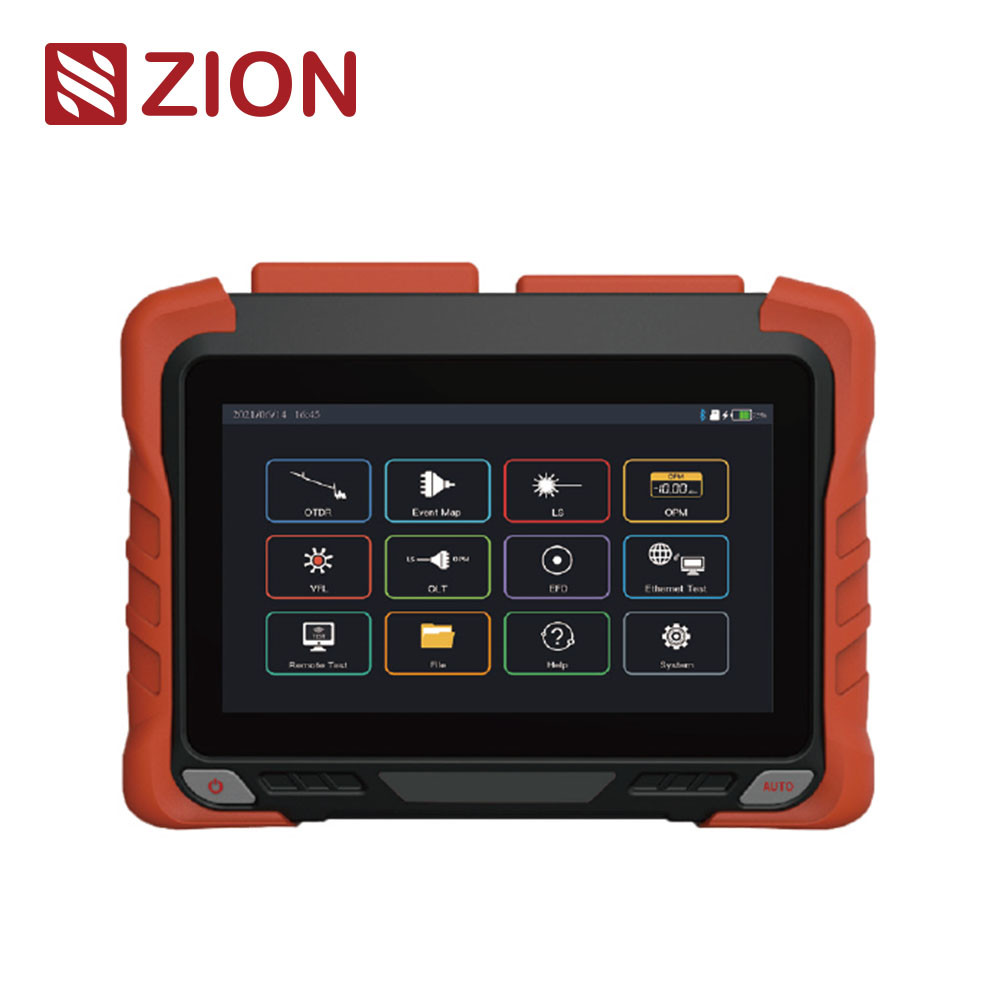

ZCOTDR-6200 Yüksek performanslı OTDR Optik Zaman Alanı Reflektometresi

ZCOTDR-6200 serisi OTDR, 9 modülü entegre eden 7 inç kapasitif dokunmatik ekran kullanır. İle
mükemmel akıllı donanım ve yazılım tasarımı, kısa fiber testinin ve otomatik testin doğruluğu daha yüksektir. Zengin Ethernet testi (Ping /PPOE, vb.) ile donatılmıştır, APP kontrolünü destekler.
ZCOTDR-6200 serisi, fiber optik uzunluğunu, kaybını ve bağlantı kalitesini test etmek için kullanılır ve mühendislik yapımı, hat bakım testi için kullanılır. Esas olarak kentsel omurga, kemik omurga ağı ve metropol alan ağında kullanılırlar.

Ürün özellikleri

• 0,5m Olay Ölü Bölgesi

ZCOTDR-6200 OTDR Optik Zaman Alanı Reflektometre Küçük Boyut Büyük Performans 0

• Çevrimiçi algılama, etkili APD aktif koruma

• Hızlı şarj protokolünü ve güç bankasını destekler

• Ethernet testi, Ethernet Uzaktan Testini destekler

• SM/MM/SM+MM testini destekler

• PON ağı çevrimiçi testi

• Maksimum dinamik aralık 45dB

• Mobil UYGULAMA kablosuz çalışması

• OTDR/VFL/LS/OPM/Olay Haritası/Son Algılama'yı entegre eder
/Optik Kayıp Testi/Ethernet testi/Uzaktan test/Dosya yönetimi

Teknik özellikler

ZCOTDR-6200

Model

F1 F2

SM1

SM2

Tip

SM/MM

Dalga boyu

1310nm
1550nm

1310nm
1490nm
1550nm

1310nm
1550nm
1625nm

1310nm
1550nm
1650nm

1310nm
1490nm
1550nm
1625nm

850nm
1300nm

850nm
1300nm
1310nm
1550nm

Maksimum Dinamik Aralık(dB)

32
30

35
33

38
36

42
40

45
43

32
30
30

37
35
35

32
30
30

37
35
35

32
30
30

37
35
35

37
35
35
33

26
28

26
28
35
33

26
28
37
35

Olay Kör Bölgesi

0,8m

0,5m

0,8m

0,5m

0,8m

0,5m

0,8m

0,5m

ATT Kör Bölgesi

3,5m

Test Aralığı

100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km

Darbe Genişliği

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us

Menzil Doğruluğu

±(0.75m+Örnek aralığı+00025%xTest mesafesi)

Kayıp doğruluğu

0.03dB/dB

Örnekleme Noktaları

≥256k

Örnek Çözünürlüğü

0.015m-16m

OTDR

Yansıma doğruluğu

±2dB

Dosya Formatı

SOR Standart Dosya Formatı

Kayıp Analizi

4 noktalı yöntem /5 noktalı yöntem

Lazer Güvenlik Seviyesi

Sınıf Ⅱ

Yenileme Hızı

4Hz (Tip.)

Veri Depolama

Dahili depolama:2GB,200.000 eğri;Harici depolama:64GB

Konektör

FC/UPc(Değiştirilebilir SC,ST)

Veri Arayüzü

USB-A,Type-C portu, RJ45 LAN 10/100Mbit/s

OPM

Dalga boyu aralığı

800nm~1700nm

Konektör

Evrensel FC/SC/ST

Test kapsamı

-50dBm~+26dBm/-70dBm~+6dBm

Belirsizlik

±5%

Kalibrasyon dalga boyu

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

Lazer Tipi

FP-LD

Dalga boyu

OTDR çıkış dalga boyu ile tutarlı

Çıkış gücü

≥-5dBm(sM fiber)

Mod

CW/270Hz/1kHz/2kHz

Kararlılık

CW,0.5dB/15dk(15 dakika ön ısıtmadan sonra test)

Konektör

FC/UPC(Değiştirilebilir SC,ST)

VFL

Dalga boyu

650nm士20nm

Çıkış gücü

≥10 mW

Mod

CW/1Hz/2Hz

Konektör

FC/UPC(Değiştirilebilir SC,ST)

Optik Kayıp Testi endeksi, yukarıdaki ışık kaynağına ve optik güç ölçer endeksine atıfta bulunur.

Diğerleri

Ekran

7 inç renkli LCD+ dokunmatik ekranÇözünürlük:800×480

Güç kaynağı

Type-C adaptörü: giriş: 100v~240v ,50/60Hz ,Çıkış:5V/3A,9V/2A,12V/1.5A Lityum pil : 3.7v,10400mAh

çalışma sıcaklığı

-10°C~+50°C

Depolama sıcaklığı

-40°C~+70°C

bağıl nem

0~95%,Yoğuşmasız

Ağırlık

<1.2kg

Boyut

215mmx160mmx50mm

Ana Bilgisayarın İşlevleri: OTDR/VFL/LS/OPM/Olay Haritası/Son Algılama/Optik Kayıp Testi/Ethernet testi/Uzaktan test/dosya yönetimi

Yapılandırma listesi

NO.

Adı

Miktar

Açıklama

Ana Bilgisayar

AC/DC Adaptörü

U disk(analiz yazılımı/ Kullanım Kılavuzu içerir)

Veri hattı

OTDR SC adaptörü

OPM SC adaptörü

Kullanım Kılavuzu

Kalibrasyon sertifikası

Sertifika/ Garanti kartı

Temiz pamuk parçası

Deri topuz

Alet için özel sırt çantası

Etiket:

Menşe yeri:	Çin
Marka adı:	HELLOSIGNAL® OR OEM

Min sipariş miktarı:	50 adet.
Ambalaj bilgileri:	10 Adet / Poşet
Teslim süresi:	Depozitoyu aldıktan sonra normalde 25 gün.
Ödeme koşulları:	T/T
Yetenek temini:	Sınır yok.
