Detay Bilgi

Ağırlık:	<1.2kg	Boyut:	215mmx160mmx50mm
Çalışma sıcaklığı:	-10℃～+50℃	Depolama sıcaklığı:	-40°C~+70°C
Görüntüle:	7 inç renkli LCD+dokunmatik ekran çözünürlüğü: 800 × 480
Vurgulamak:	OTDR zaman alanı reflektometresi , Tam zaman alanı reflektometre , Profesyonel zaman alanı refleksometre

Ürün Açıklaması

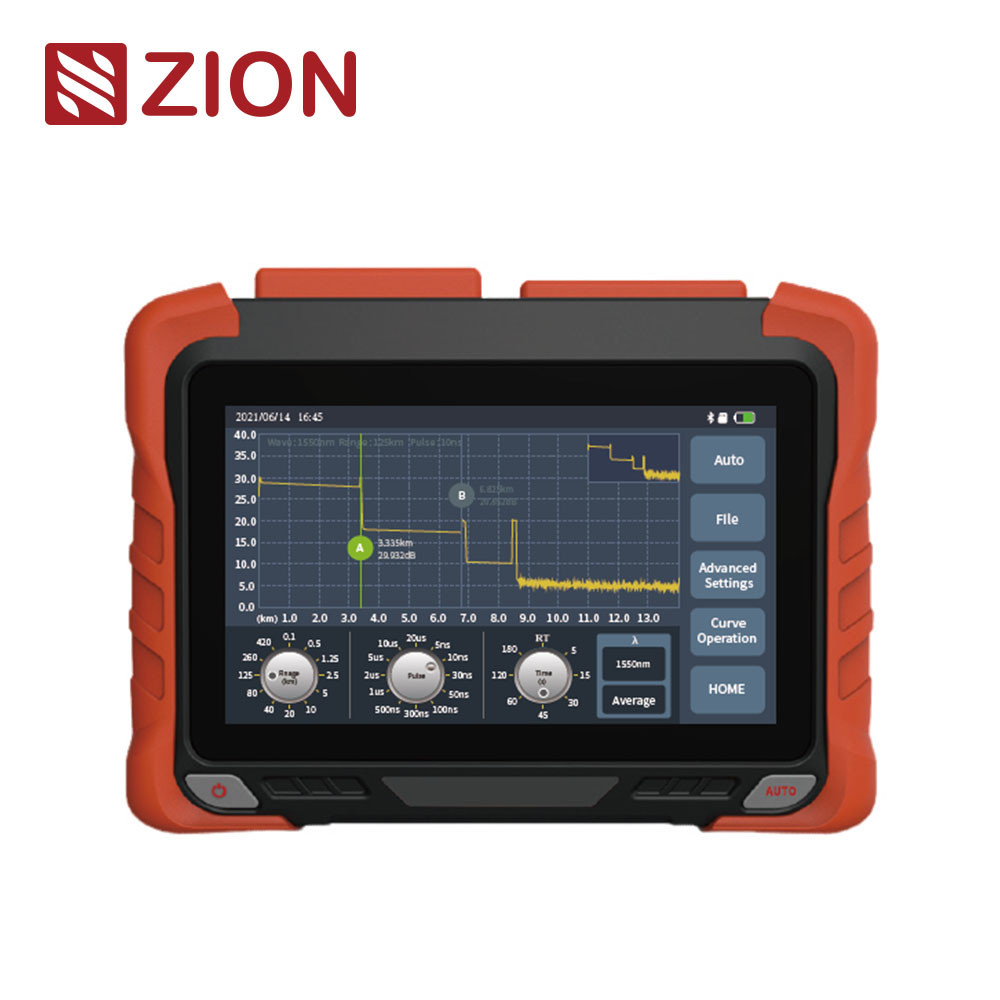

ZCOTDR-6200P PON Yüksek performanslı OTDR Optik Zaman Alanı Reflektometre

ZCOTDR-6200P PON Yüksek performanslı OTDR Optik Zaman Alanı Yansıtıcısı, 9 modülü entegre eden 7 inç kapasitans dokunmatik ekranı benimsiyor.
mükemmel akıllı donanım tasarımı, kısa fiber testi ve otomatik testin doğruluğu daha yüksektir. 1:64splitter testi yapabilir. Zengin Ethernet testi (Ping / PPOE, vb.)APP kontrolünü destekle.
ZCOTDR-6200P serisi optik fiber uzunluğunu, kaybını ve bağlantı kalitesini test etmek için kullanılır ve mühendislik yapımında, bağlantı bakım testinde kullanılır.Kemik gövde ağı ve ben metropolitan alan ağı.

Ürün özellikleri

• 0.5 metrelik olay ölü bölgesi

9 ZCOTDR 6200P PON High performance OTDR

• Çevrimiçi algılama, etkili APD aktif koruma

• Hızlı şarj protokolü ve güç bankasını destekle

• Ethernet Uzaktan Testini destekleyen Ethernet testi

• SM/MM/SM+MM testini destekle

• PON ağı çevrimiçi testi

• Maksimum dinamik aralığı 45dB

• Mobil APP kablosuz çalışması

• OTDR/VFL/LS/OPM/Olay Haritası/Son Algılama'yı entegre edin
/Optik Kayıp Testi/Ethernet testi/Uzak test/Dosya yönetimi

Teknik özellikler

ZCOTDR-6200P PON OTDR

Model

PD1

PS1

PS2

PT1

PT2

PT3

PT4

Dalga boyu

1310nm±20nm
1550nm±20nm

1625nm±20nm
(Filtreli)

1650nm±5nm
(Filtreli)

1310nm/1550nm±20nm
1625nm±20nm
(Filtreli)

1310/1550nm±20nm
1650±5nm
(Filtreli)

Filtre

Yüksek geçiş>1595nm
İzolasyon>40dB
(1270nm~1585nm)

Bandpass
1650nm±7nm
İzolasyon>40dB
(1650nm±10nm)

Yüksek geçiş>1595nm
İzolasyon>40dB
(1270nm~1585nm)

Bant geçişi1650nm±7nm
İzolasyon>40dB
(1650nm±10nm)

Elyaf türü

G.652

Maksimum Dinamik Aralık

37/35dB

38dB

38/36/36dB

40/38/38dB

42/40/40dB

38/36/36dB

Olay Kör Bölgesi

0.5m

ATT Kör bölge

3.5m

PON Kör bölge

30m

Test aralığı

100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km

Nabız Genişliği

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us

Aralık Doğruluğu

±(0.75m+ Örnek aralığı 40.005% xTest mesafesi)

Kayıp doğruluğu

±0.03dB

Örnek Noktalar

≥256k

PON OTDR

Örnek çözünürlüğü

0.015m-16m

Yansıtma Doğruluğu

±2dB

Dosya Biçimi

SORStandard Dosya Biçimi

Kayıp Ölçüm Modu

Dört noktalık yöntem /beş noktalık yöntem

Lazer Güvenlik Seviyesi

Sınıf II

Yenilenme Hızı

4Hz (Tip.)

Veri Depolama

Dahili depolama: 2GB,200,000 eğriler;Extemal depolama: 64GB

Bağlantı

FC/UPC (değiştirilebilir SC,ST)

Veri Arayüzü

USBA,C tipi port,RJ45 LAN 10/100Mbit/s

OPM

Dalga boyu aralığı

800nm~1700nm

Bağlantı

Universal eklem FC/SC/ST

Test Alanı

-50dBm~+26dBm/-70dBm~+6dBm

Bilinmezlik

±5%

Kalibrasyon Dalga Boyutu

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

Lazer Tipi

FP-LD

Dalga boyu

OTDR çıkış dalga boyuna uygun

Çıkış Gücü

≥-5dBm ((sM fiber)

Mod

CW/270Hz/1kHz/2kHz

Dayanıklılık

CW+,0.5dB/15min ((15 dakikalık ön ısıtmadan sonra test)

Bağlantı

FC/UPC ((değişken SC,ST)

VFL

Dalga boyu

650nm士20nm

Çıkış Gücü

≥10mW

Mod

CW/1Hz/2Hz

Dayanıklılık

FC/UPC ((değişken SC,ST)

Optik Kayıp İndeksi, yukarıdaki kaynak ve optik güç ölçerinde gösterilen değerlere atıfta bulunur.

Diğerleri

Görüntüle

7 inç renkli LCD + dokunmatik ekran çözünürlüğü: 800×480

Güç kaynağı

Tip C adaptörü: Giriş: 100v~240v, 50/60Hz, Çıkış: 5V/3A,9V/2A, 12V/1.5A Lityum pil: 3.7v,10400mAh

Çalışma sıcaklığı

-10°C~+50°C

Depolama sıcaklığı

-40°C~+70°C

Nitelikli Nemlilik

0~95%, Kondensasyon yapmayan

Ağırlık

< 1,2 kg

Boyut

215mmx160mmx50mm

Ev sahibi fonksiyonları: OTDR/VFL/LS/OPM/Olay haritası/Son tespit/Optik kaybı koruma/Ethemmet testi/Uzak test/Dosya yönetimi

Yapılandırma listesi

Hayır, hayır.

Adı

miktarı

Not:

Ev sahibi

AC/DC adaptörü

U diski (analiz yazılımı/kullanıcı kılavuzu içerir)

Veri hattı

OTDR SC adaptörü

OPM SC adaptörü

Kullanıcı Kılavuzu

Kalibrasyon sertifikası

Sertifika/Garanti kartı

Temiz pamuk parçası

Deri düğme

Araç için özel sırt çantası

Etiket:

Menşe yeri:	Çin
Marka adı:	HELLOSIGNAL® OR OEM

Min sipariş miktarı:	50 adet.
Ambalaj bilgileri:	10 Adet / Poşet
Teslim süresi:	Depozitoyu aldıktan sonra normalde 25 gün.
Ödeme koşulları:	T/T
Yetenek temini:	Sınır yok.
