Detay Bilgi

Ağırlık:	<1.2kg	Boyut:	227mmx160mmx70mm
Çalışma sıcaklığı:	-10℃～+50℃	Depolama sıcaklığı:	-40°C~+70°C
Görüntüle:	7 inç renkli dokunmatik ekran, çözünürlük 1024x600
Vurgulamak:	otdr optik zaman alanı reflektometre , Optik Zaman Alanı Reflektometre OTDR , Yüksek performanslı OTDR

Ürün Açıklaması

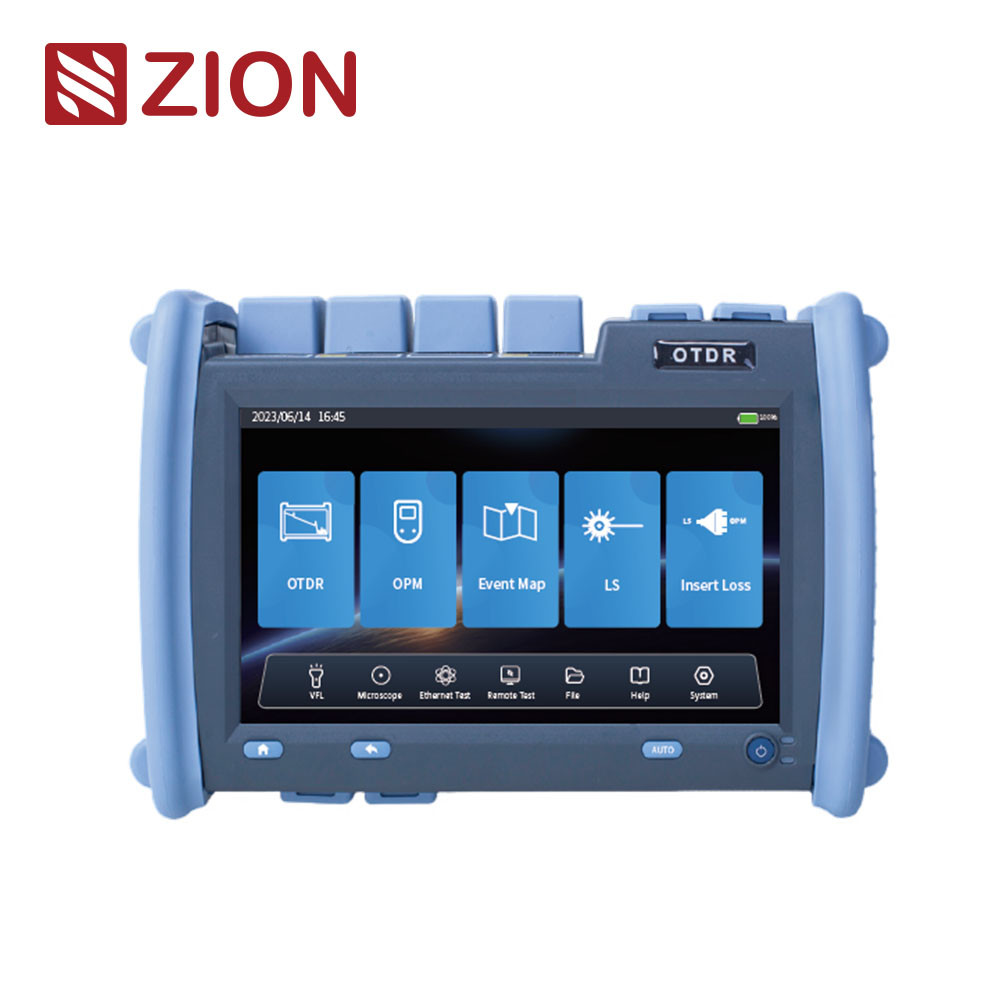

ZCOTDR-6800 Yüksek performanslı OTDR Optik Zaman Alanı Reflektometre

ZCOTDR-6800 serisi yüksek performanslı OTDR, işleyişi kolaylaştıran 7 inçlik renkli ekranı benimser.Müşterilerin iletişim bağlantısı saha testini ve daha sonra bakımını daha etkili bir şekilde çözmelerine yardımcı olmak için çok fonksiyonel fonksiyonları entegre ederMaksimum dinamik aralığı 45dB'dir. PON ağ testinde performansı etkili bir şekilde iyileştirmek için ışık bölücüden nüfuz edilebilir.
ZCOTDR-6800 serisi esas olarak optik lif ve kabloların uzunluğunu, kaybını ve bağlantı kalitesini ölçmek için kullanılır.acil onarım, optik fiber ve optik kabloların geliştirilmesi ve üretimi ölçümü.

Ürün özellikleri

• Dört çekirdekli işlemci, Linux sistemi, sorunsuz kontrol

• Min olay kör alanı 0.8m, maksimum dinamik aralığı 45dB

• Büyük depolama kapasitesi, iç depolama >12GB

• Tek tıklama ile PDF test ve teşhis raporunu oluşturun

• HD çok dokunmatik kapasitif ekran, çözünürlük 1024X600

• PON ağ bölücü testi, 1/64 desteğe kadar

• Standart SOR dosya çıkış biçimi

• Dosya adı hem Çince hem de İngilizce olarak çıkabilir

• OTDR/VFL/LS/OPM/Olay Haritası/Kayıp Testini entegre edin
/End Face Identifier/Ethernet Uzaktan Kullanıcı/Ağ testi

Teknik özellikler

ZCOTDR-6800 OTDR

Model

SM1

Türü

SM/MM

Dalga boyu

1650nm

1310nm
1550nm

1310nm
1490nm
1550nm

1310nm
1550nm
1625nm

1310nm
/1550nm
/1650nm

1310nm
1490nm
1550nm
1625nm

850nm
1300nm

850nm
1300nm
1310nm
1550nm

MaxDynamic Range ((dB)

32
30

35
33

38
36

42
40

45
43

38
36
36

32
30
30

42
40
40

37
35
35
35

26
28

26
28
35
33

Olay Kör Bölgesi

0.8m

ATT Kör Bölge

Test aralığı

100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km

Nabız Genişliği

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us

Aralıklı Doğruluk

±(0,75m+Örnek aralığı+0,005%xTest mesafesi)

Kayıp doğruluğu

±0.01dB/dB

En fazla örnekleme noktası

≥256k

Örnek çözünürlüğü

0.05m-4m

OTDR

Yansıma doğruluğu

0.03dB/dB

Dosya Biçimi

SOR Standart Dosya Biçimi

Kayıp Analizi

Dört noktalık yöntem /beş noktalık yöntem

Lazer Güvenlik Seviyesi

Sınıf II

Yenilenme Hızı

3Hz (Tip.)

Veri Depolama

≥12GB

Bağlantı

FC/UPc ((Dönüştürülebilir SC,ST)

OPM

Dalga boyu aralığı

800nm~1700nm

Bağlantı

Universal FC/SC/ST

Test kapsamı

-50dBm~+26dBm/-70dBm~+10dBm

Bilinmezlik

±5%

Kalibrasyon dalga boyu

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

Dalga boyu

OTDR çıkış dalga boyuna uygun

Çıktı gücü

≥-5dBm

Dayanıklılık

CW, +0,5dB/15min (15 dakikalık ön ısıtmadan sonra test)

Bağlantı

FC/UPC ((değişken SC,ST)

VFL

Dalga boyu

650nm士20nm

Çıktı gücü

≥10 mW

Mod

CW/1Hz/2Hz

Bağlantı

FC/UPC ((değişken SC,ST)

Optical LossTest endeksi, yukarıdaki ışık kaynağı ve optik güç ölçüm endeksine atıfta bulunur.

Diğerleri

Görüntüle

7 inçlik renk dokunmatik ekran, çözünürlük 1024x600

Güç kaynağı

AC/DC adaptörü: giriş: 100V~240V, 50/60Hz,0.6A, Qutput: 12V-19v, 15A, Lityum pil: 7.4v, 5200mAh

çalışma sıcaklığı

-10°C~+50°C

Depolama sıcaklığı

40°C~+70°C

nispi nem

0~95%,Kondansilasyonu olmayan

Ağırlık

< 1,2 kg

Boyut

227mmx160mmx70mm

Veri arayüzü

USB-Ax2,C tipi port, RJ45 LAN 100/1000Mbit/s

Güç dağılımı

<6W

Host'un fonksiyonları: OTDR/OPM/FL/LS/Olay Haritası/Fiber End Detection/Optical Loss Test/Ethemet Remote/Network test

Yapılandırma listesi

Hayır, hayır.

Adı

miktarı

Not:

Ev sahibi

AC/DC adaptörü

U diski (analiz yazılımı/kullanıcı kılavuzu içerir)

Veri hattı

OTDR SC adaptörü

OPM SC adaptörü

Kullanıcı Kılavuzu

Kalibrasyon Sertifikası

Sertifika/Garanti kartı

Temiz pamuk parçası

Deri düğme

Araç için özel sırt çantası

Etiket:

Menşe yeri:	Çin
Marka adı:	HELLOSIGNAL® OR OEM

Min sipariş miktarı:	50 adet.
Ambalaj bilgileri:	10 Adet / Poşet
Teslim süresi:	Depozitoyu aldıktan sonra normalde 25 gün.
Ödeme koşulları:	T/T
Yetenek temini:	Sınır yok.
