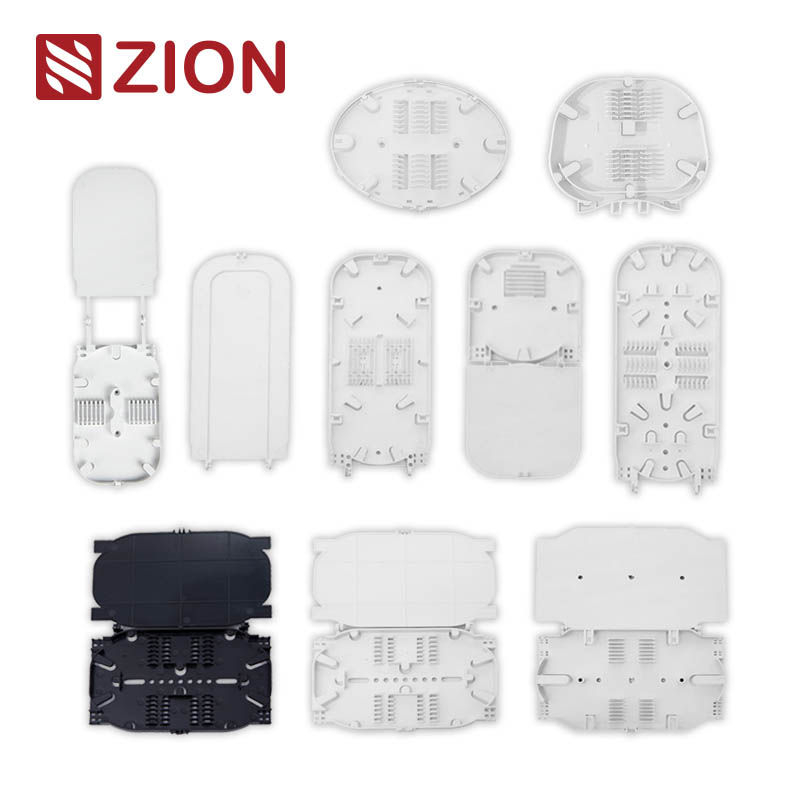

■ ZION Fiber Optic Splice Tepsileri

Ürün Genel Görünümü

ZION Fiber Optic Splice Tepsileri, optik iplik kapamaları, dağıtım çerçeveleri ve FTTH erişim kutuları içinde lif ipliklerini düzenlemek ve korumak için tasarlanmıştır.Her tepside kontrol edilen yönlendirme yolları bulunur.Kurulum riskini azaltmak ve uzun vadeli ağ güvenilirliğini artırmak için, güvenli bir bağlantı tutma ve net bir fiber yönetimi.

Başvurular

• Fiber Optic Splice Kapamaları (Dome / Inline)

• ODF ¢ Optik Dağıtım Çerçevesi

• Fiber Distribution Box (FDB) /Termine Box

• Duvar Montajı ve Yer Durağan Elyaf Dolapları

• FTTH / FTTx Erişim Ağları ve Backbone Bağlantıları

Tasarım Özellikleri

• İkili koruma
  Sıcaklığa karşı sıkışan bağlantı koruyucuları için özel tutucu yuvaları (ortak uzunluklar desteklenir).

• Fiber Routing
  Yumuşak, yuvarlak yönlendirme kanalları mikro bükülmeyi ve kazara hasarı azaltır.

• Eğilme Yarıçapı
  Kontrol edilen rota geometrisi, önerilen minimum viraj yarıçapını korumaya yardımcı olur.

• Bakım dostu
  Açık fiber yolları ve etiketleme bölgeleri denetimi, yeniden giriş ve sorun gidermeyi kolaylaştırır.

• Çok Katmanlı Genişleme
  Yüklenebilir / bağlantılı yapılar çoklu tepsil kapamaları ve yüksek lif sayımları için kullanılabilir.

İpliç Tepsisi Yapımı

Not: Yapı, kapama, ODF veya kabine iç yapısına uymak için özelleştirilebilir.

Birleştirme Kapasitesi Seçenekleri

Uyumluluk

• Kubbe ve iç hatlı fiber optik bağlantı kapamaları ile uyumludur

• Tek mod ve çok mod lifleri için uygundur

• G.652D / G.657A1 / G.657A2 liflerini destekler

• Standart ısı kısaltma bağlantı koruyucuları için tasarlanmıştır

• FTTH erişim, dağıtım ve omurilik ağları için idealdir

Kurulum ve Bakım

1. Gelen lifleri tepsinin yönlendirme kanalları boyunca yönlendirin ve onları sabitleme noktalarına sabitleyin.

2. İpliçleri özel tutucu yuvalarına yerleştirin (yarıştırma kolunun uzunluğu tepsinin türüne göre).

3. Tavsiye edilen bükme yarıçapını korurken gevşek lif döngüleri düzenleyin.

4. Gelecekteki yeniden giriş sırasında hızlı tanımlama için etiketli lifler / tepsiler.

5. Mevcut lifleri rahatsız etmeden yeniden girmek ve hizmet vermek (yığılmış/hinge seçeneği).

Neden ZION İplik Tepsileri'ni Seçiyorsunuz?

• Mühendislik Derecesi Tasarım
  Optimize edilmiş yönlendirme geometri, lif stresini azaltmaya ve güvenilirliği artırmaya yardımcı olur.

• Proje dostu tedarik
  Büyük ölçekli dağıtımlar ve hızlı teslimat için sabit üretim kapasitesi.

• OEM / ODM özelleştirme
  Tepsinin boyutu, yapıştırma tutucu tipi, montaj yöntemi ve etiketleme desteği mevcuttur.

• Çözüm Uyumluluğu
  Tam fiber yönetimi için kapanışlar, dolaplar ve FTTH aksesuarları ile sorunsuz çalışır.

Sık Sorulan Sorular

Hangi bağlantı mangası uzunlukları desteklenir?
Ortak ısı kısaltma sapı tulumları (örneğin, 40 / 45 / 60 mm) desteklenebilir. Lütfen tulum spesifikasyonunuzu ve gerekli kapasiteyi onaylayın ve tepsinin tutucusunun tasarımına uyacağız.

Kapama/ODF'ye uygun bir tepsi ayarlayabilir misin?
Evet. İç düzen boyutlarınızı, montaj yönteminizi, hedef lif sayınızı ve ekleme kolunun türünü paylaşın. ZION OEM / ODM eşleşmesini sağlayabilir.

Tepside 12 ile 24 arasında nasıl seçim yapacağım?
Fiber sayısına, kapanma alanına ve bakım tercihlerine göre seçin. Kompakt kapanmalar için, 12 bağlantı tepsisi kullanımı artırabilir; yüksek yoğunluklu projeler için, 24 bağlantı tepsisi tepsinin miktarını azaltabilir.

Hızlı Özellikler

Sipariş Verisi

• Gerekli kapasite (birleştirmeler/tepsiler)

• Dökme kolunun uzunluğu (mm)

• Tabak boyut sınırı (L × W × H)

• Montaj tarzı (klip/vibratör/hinge)

• Başvuru (bitirme/ODF/FDB)
