Yüksek EMI Direnci için Folyo+Örgü Kalkanlı ve 120Ω Empedanslı 24AWG RS485 Endüstriyel İletişim Kablosu

24AWG RS485 Industrial Communication Cable with Foil+Braid Shield and 120Ω Impedance for High EMI Resistance
24AWG RS485 Industrial Communication Cable with Foil+Braid Shield and 120Ω Impedance for High EMI Resistance
Temel bilgi
Menşe yeri: Ningbo, Şangay
Marka adı: hellosignal
Model numarası: RS-485
Min sipariş miktarı: 10km
Ambalaj bilgileri: Rulo, ahşap makara, karton, palet
Teslim süresi: Normalde 25 iş günü
En iyi fiyat Şimdi başvurun
Detay Bilgi
Vurgulamak:

24AWG RS485 Kablo

,

Folyo+Örgü Kalkanlı Endüstriyel İletişim Kablosu

,

120Ω RS485 Veri Kablosu

Ürün Açıklaması

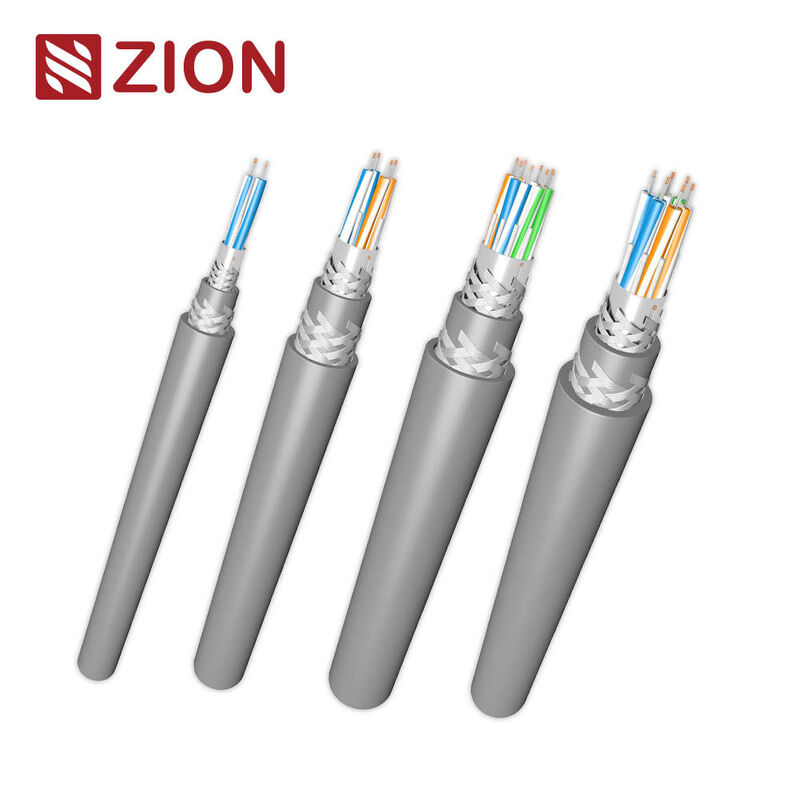

RS485 Kablosu 24AWG Serisi. 1 4 Çift.
RS485 Endüstriyel Kablo Serisi - 24AWG, 1-4 Çift
Folyo + örgü kalkanı • LSZH / PVC CMP / FEP CMP / PE Ceket • 120Ω
Kullanılabilir Modeller:732011 • 732013 • 732014 • 732021 • 732023 • 732024
ZION COMMUNICATION'un RS485 24AWG premium serisi, RS485/RS422 seri veri ağları için tasarlanmış endüstriyel sınıf, yüksek EMI dirençli iletişim kablolarının tam bir yelpazesi sunar.Bu seride çifte koruma (folyo + konserve bakır örgü), FPE yalıtımı ve bina güvenliği için LSZH (Eca), plenum kurulumları için CMP derecelendirilmiş PVC / FEP ve zorlu ortamlar için PE ceketleri de dahil olmak üzere çeşitli ceket seçenekleri.
PLC, Modbus, BMS/HVAC, cihazlama, erişim kontrolü, yangın alarm sistemleri ve endüstriyel otomasyon için idealdir.
Serinin Önemli Noktaları
  • 24AWG, düşük zayıflama ve sağlam sinyal bütünlüğü için kanatlı konserve bakır iletkenler
  • Çift Kalkanlı:Güçlü EMI/RFI bağışıklığı için alüminyum folyo + konserve bakır örgü
  • RS485/RS422 çok damlalı ağlar için 120Ω karakteristik impedans
  • Uzun mesafe iletişiminde düşük kapasite
  • Farklı kurulum gereksinimleri için birden fazla ceket malzemesi:
    • LSZH (Eca):Binalar ve kamu alanları için düşük duman halogensiz
    • PVC CMP:Yangın güvenli havalandırma alanları için plenum derecesi
    • FEP CMP:Yüksek performanslı yangına dayanıklı plenum kablosu
    • PE ceket:Sağlam dış mekan/endüstriyel ortamlar
  • Çalışma sıcaklığı: -20°C - +60°C
  • VFD'ler, motorlar ve yüksek EMI gürültülü ortamlarda istikrarlı performans
Tipik Uygulamalar
  • RS485 / RS422 seri iletişim otobüsleri
  • Modbus RTU / BACnet MS/TP saha ağları
  • PLC otomasyon ve endüstriyel kontrol sistemleri
  • Bina Yönetim Sistemleri (BMS)
  • HVAC kontrolü ve izleme
  • Erişim kontrolü / CCTV / güvenlik sistemleri
  • Yangın alarmı sinyal dağıtımı (CMP/LSZH modelleri)
  • Sensör, cihazlama ve işlem kontrolü kablolama
Kablo İnşaatı
Bileşen Açıklama
Şoför 24AWG kanatlı konserve bakır
Çift Yapısı Renkli yalıtımlı bükülmüş çiftler
İzolasyon FPE ( köpüklü polietilen)
# 1 kalkan Alüminyum folyo (100% kapsama)
# 2 kalkan Tünelmiş bakır örgü
Kanal Tel Çubuklı konserve bakır drenaj teli
Ceket Seçenekleri LSZH Eca / PVC CMP / FEP CMP / PE
Renk Standart Gri (diğerleri isteğe bağlı)
Ripcord İçeri alındı
Elektriksel Özellikler (Seri Tipik)
Mülkiyet Değer
DC direnci ~24 Ω/1000 ft (78.7 Ω/km)
Kapasitans (Cond-Cond) 12.8 pF/ft (42 pF/m)
Kapasitans (Cond-Shield) 75-76 pF/m tipik
Karakteristik impedans 120 Ω
Yayılma Hızı - 78%
Rating Voltajı 300 V
Mekanik ve Çevre
Mülkiyet Değer
Çalışma sıcaklığı -20°C - +60°C
Eğilme Yarıçapı ≥ 10 × aşırı doz
Çevreye Uygunluk Kapalı / endüstriyel / plenum / LSZH Güvenli Bölgeler
Uygulama Yönlendirme Kanal, tepsiler, plenum alanları, ekipman odaları
Model Seçim Tablosu -- 24AWG (1P-4P)
(Gerekirse elektronik tablolardan aşırı doz ve ağırlık değerlerini otomatik olarak doldurabilirim)
Model Çiftler Ceket Türü Koruma Adı konulan bir aşırı doz. Uygulama
732011 1P LSZH Eca Folyo + örgü 0.270 in (kaydedildi) BMS, HVAC, sinyal kontrolü
732013 1P PVC CMP Folyo + örgü (kaynaklanabilir veriler) Plenum yangın geçirmez RS485
732014 1P FEP CMP Folyo + örgü (kaynaklanabilir veriler) Yüksek sıcaklıklı plenum kabloları
732021 2P LSZH Eca Folyo + örgü (kaynaklanabilir veriler) Çok kanallı BMS/HVAC
732023 2P PVC CMP Folyo + örgü (kaynaklanabilir veriler) Yangın alarmı / FA panelleri
732024 2P FEP CMP Folyo + örgü (kaynaklanabilir veriler) Plenum, yüksek EMI alanları
732025 2P PE ceket Folyo + örgü (kaynaklanabilir veriler) Işık dış mekan/endüstriyel
732031 3P LSZH Eca Folyo + örgü (kaynaklanabilir veriler) Bina Otomasyonları
732041 4P LSZH Eca Folyo + örgü (kaynaklanabilir veriler) RS485 çok düğümlü ağlar
Standartlar ve Uygunluk
  • UL/NEC CMP derecelendirilmiş seçenekler mevcut
  • AB bina güvenliği uyumluluğu için LSZH Eca
  • RoHS 2 (2011/65/AB) uyumlu
  • CE işareti (Alçak Voltaj Direktifi)
  • Alev testi (modeline bağlı olarak VW-1 / CMP / LSZH Eca)
