24AWG RS485 Yüksek EMI ortamları için folyo + örgü kalkanı ve 120Ω impedanslı endüstriyel kablo

24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
Temel bilgi
Menşe yeri: Ningbo, Şangay
Marka adı: hellosignal
Model numarası: RS-485
Min sipariş miktarı: 10km
Ambalaj bilgileri: Rulo, ahşap makara, karton, palet
Teslim süresi: Normalde 25 iş günü
En iyi fiyat Şimdi başvurun
Detay Bilgi
Vurgulamak:

24AWG RS485 Endüstriyel Kablo

,

Folyo + örgü kalkanı RS485 Kablo

,

120Ω Impedans Endüstriyel Kablo

Ürün Açıklaması

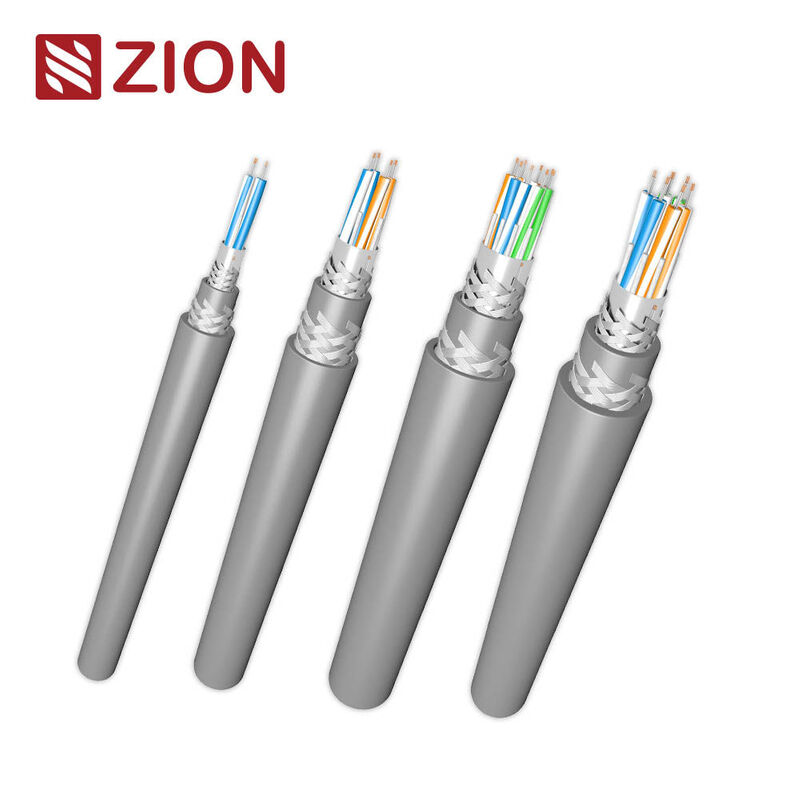

RS485 Endüstriyel Kablo Serisi 24AWG, 1 4 Çift, Folyo + Pürüz Kalkan, PVC, 120Ω
RS485/RS422/Serial Data Sistemleri için Yüksek EMI Dirençli Endüstriyel İletişim Kablosu
Kullanılabilir Modeller
73201
1 Çift Yapılandırması
73202
2 Çift Yapılandırması
73203
3 Çift Yapılandırması
73204
4 Çift Yapılandırması
ZION COMMUNICATION'ın 24AWG RS485 Kablo Serisi, üstün gürültü bağışıklığı, istikrarlı uzun mesafe iletimi ve dayanıklı yapıyı gerektiren endüstriyel ortamlar için tasarlanmıştır.Çifte koruma (Alüminyum folyo + konserve bakır örgü)Bu kablo serisi 120Ω impedans, düşük kapasitans ve elektromanyetik müdahaleye (EMI) karşı mükemmel koruma sağlar.
PLC ağları, fabrika otomasyonu, enstrümanlama, HVAC / BMS sistemleri, erişim kontrolü ve RS485 / RS422 tabanlı iletişim sistemleri için uygundur.
Temel Özellikler
  • Çift Koruma: EMI/RFI koruması için alüminyum folyo + konserve bakır örgü
  • 24AWG düşük zayıflama ve yüksek sinyal güvenilirliği için kanatlı konserve bakır iletkenler
  • Köpük PE (FPE) yalıtım düşük kapasitans ve iyileştirilmiş yüksek frekans performansı sağlar
  • 120Ω karakteristik impedans, RS485/422 iletişim standartlarına tam uyumludur
  • Düşük kapasitans: ~12.8 pF/ft (42 pF/m) tipik
  • PVC dış ceket: endüstriyel iç ortamlar için tasarlanmış esnek, alev gerileyici
  • Çoklu drop otobüs ağları, uzun mesafe RS485 iletimi ve EMI ağır tesisler için idealdir
  • Çalışma sıcaklığı: -20°C - +60°C
Tipik Uygulamalar
  • RS485 / RS422 seri iletişim
  • PLC ağları ve endüstriyel otomasyon
  • Modbus, BACnet, Profibus benzeri alan sistemleri
  • Bina Yönetim Sistemleri (BMS)
  • HVAC kontrolü ve izleme
  • Erişim kontrolü ve güvenlik sinyali kablolaması
  • Enstrümanlama ve sensör ağları
  • Motor kontrol odaları / EMI ağır endüstriyel ortamlar
Kablo İnşaatı
Bileşen Açıklama
Şoför 24AWG kanatlı konserve bakır
Çift Yapısı Renkli yalıtımlı bükülmüş çiftler
İzolasyon Polietilen köpüğü (FPE)
# 1 kalkan Alüminyum/poliester folyo (100% kapsama)
# 2 kalkan Kaplı bakır örgü kalkan
Kanal Tel 24AWG kanatlı konserve bakır
Ceket PVC (alev gerileyici), yuvarlak
Renk Standart gri (diğer renkler mevcut)
Ripcord Kolayca çıkarılması için dahil
Elektriksel özellikler (tipik)
Mülkiyet Tipik Değer
Işınlayıcı DC direnci 24 Ω/1000 ft
Kapasitans (Cond-Cond) 12.8 pF/ft (42 pF/m)
Kapasitans (Cond-Shield) 23 pF/ft tipik
Karakteristik impedans 120 Ω
Yayılma Hızı ~ 0,78 c
Maks. Akım 1A (tipik)
Rating Voltajı 300 V (AWM tarzına göre değişir)
Mekanik ve Çevre
Mülkiyet Değer
Çalışma sıcaklığı -20°C - +60°C
Bend Radius (kurulum) ≥ 10 × aşırı doz
Bend Radius (statik) ≥ 5 × aşırı doz
Çevreye Uygunluk İç, kuru veya nemli alanlar
Kurulum Tabaklar, borular, kontrol dolapları
Model Seçim Tablosu
SKU Çiftler Yönetici Sayısı Adı konulan bir aşırı doz. Koruma Tipik Kullanım Durumu
73201 1 Çift 2 tane iletken 0.270 in (nominal) Folyo + örgü Tek kanallı RS485/422
73202 2 Çift Dört tane kondüktör Belirlenecek Folyo + örgü Çoklu sensörlü ağlar
73203 3 Çift 6 tane kondüktör Belirlenecek Folyo + örgü Orta PLC sistemleri
73204 4 Çift 8 tane kondüktor Belirlenecek Folyo + örgü Yüksek EMI çok damla RS485
Standartlar ve Uygunluk
  • UL AWM uygulanabilir stilleri (ürün sayfası başına)
  • RoHS / RoHS2 uyumlu
  • CE işareti (Alçak Voltaj Direktifi)
  • Alev performansı: VW-1 (tipik)
