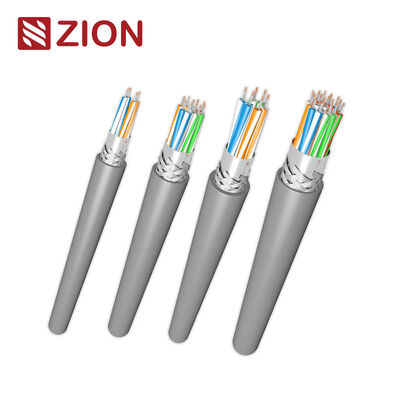

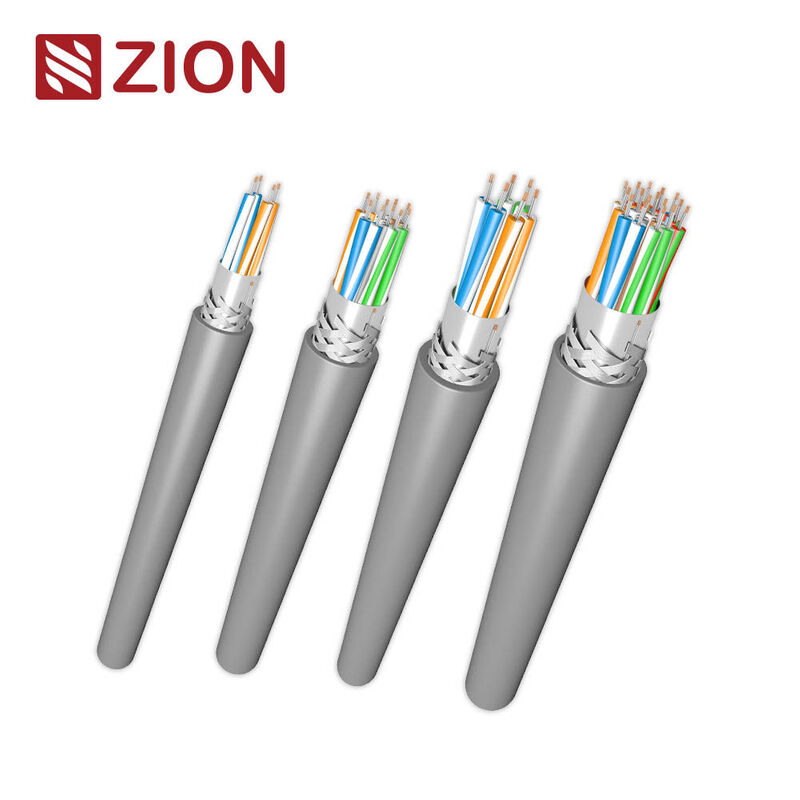

28AWG Endüstriyel Otomasyon için 120Ω impedanslı RS485/RS232 İletişim Kablosu

■RS485/RS232 Çok Çiftli İletişim Kablosu (28AWG, 4?? 12.5 Çift, Folyo Kalkan, PVC, 120Ω)

Endüstriyel Otomasyon ve Seri İletişim için Sabit, Düşük Kapasiteli Veri Kablosu

Kullanılabilir Modeller:73004(4 çift)73005(5 çift)73006(8 çift) ·73012(12,5 çift)

ZION İLGİLERİ RS485/RS232 çok çiftli kablolar endüstriyel kontrol, bina otomasyonu, enstrümanlama,ve seri iletişim sistemleri.
Tüm kablolar 28AWG zincirli bakır iletkenler, köpük PE yalıtım, %100 folyo koruma ve dayanıklı bir PVC kabuğu ile donatılmıştır.istikrarlı yüksek hızlı diferansiyel sinyalizasyon için 120Ω karakteristik impedans ve düşük kapasitans elde etmek.

■Temel Özellikler

• 28AWG kanatlı konserve bakır iletkenler esnekliği ve yüksek sinyal bütünlüğünü sağlar.

• Köpük PE yalıtımı kapasitansı azaltır ve yüksek frekanslı performansı artırır.

• Toplam alüminyum/poliester folyo kalkanı (Beldfoil® tipi) mükemmel EMI/RFI koruması sağlar.

• Tınarlı bakır drenaj teli, güvenilir topraklama ve kalkan sonlandırmasını sağlar.

• 120Ω karakteristik impedans, RS485/RS422/RS232 iletişim sistemleri için idealdir.

• Düşük kapasite:

• 11 pF/ft (36 pF/m) kondisyondan kondisyona

• 20 pF/ft (66 pF/m) kondisyon-koruma

• Rütbeli voltaj: 150 V (CL2), 30 V (UL AWM 2919).

• Çalışma sıcaklığı: -20 °C ila +60 °C.

• Farklı kablo yoğunluklarına uymak için 4 ila 12.5 çiftte mevcut.

■Tipik Uygulamalar

• RS485 / RS422 / RS232 seri veri aktarımı

• PLC, DCS ve fabrika otomasyon ağları

• Endüstriyel hareket kontrolü ve izleme

• Bina yönetim sistemleri (BMS), HVAC ağları

• Güvenlik, erişim kontrolü ve alarm sistemleri

• Enstrümanlama, sensörler ve uzaktan I/O bağlantıları

■Kablo İnşaatı

■Elektriksel özellikler (tipik)

73004 modeline dayanan diğer modeller aynı elektrik performansını paylaşır sadece aşırı doz ve ağırlık farklılıkları ile.

■Mekanik ve Çevre

■Model Seçimi (4 ¢12.5 Çift Serisi)

■Standartlar ve Uygunluk
