Ana sayfa > Ürünler> Fiber Optik Sistem> 1/2" Alüminyum Hava Dielektrik RF Koaksiyel Kablo 6 GHz'e kadar yüksek verimlilikte iletim için

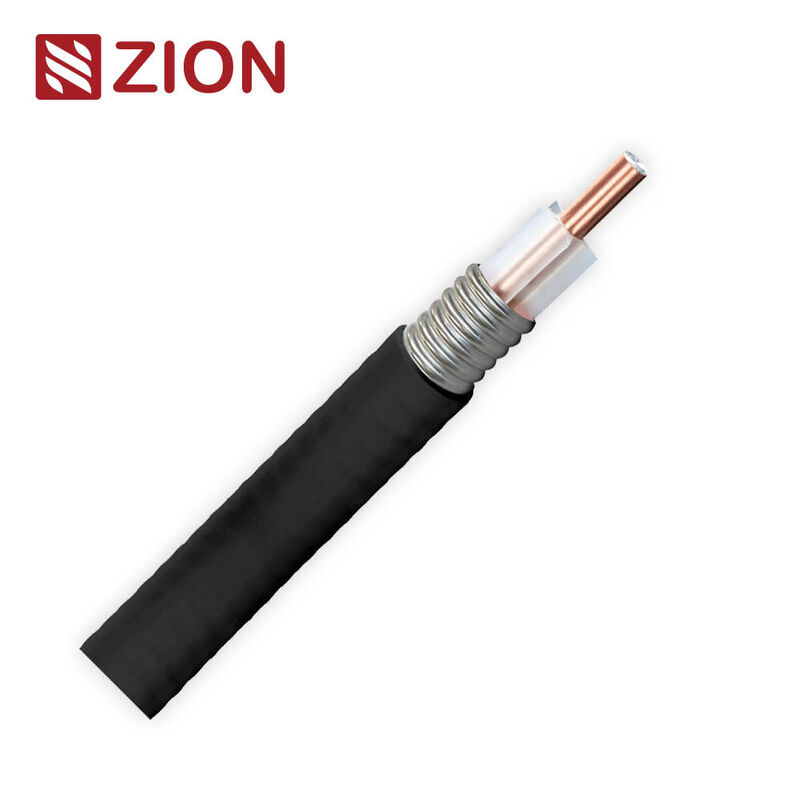

1/2" Alüminyum Hava Dielektrik RF Koaksiyel Kablo 6 GHz'e kadar yüksek verimlilikte iletim için

1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
Temel bilgi
Menşe yeri: Ningbo, Şangay
Marka adı: hellosignal
Model numarası: RF
Min sipariş miktarı: 10km
Ambalaj bilgileri: Rulo, ahşap makara, karton, palet
Teslim süresi: Normalde 25 iş günü
En iyi fiyat Şimdi başvurun
Detay Bilgi
Vurgulamak:

1/2" Rf Koaksiyel Kablo

,

6 GHz hava dielektrik kablosu

,

Alüminyum Koaksiyel Kablo

Ürün Açıklaması

■Açıklama

Bu 1/2" Alüminyum Hava Dielektrikli RF Koaksiyel Kablo, Kablosuz İletişim, TV & Radyo Yayını, HF Savunma, Mobil Radyo, Kablo Çözümleri ve Bina İçi DAS sistemlerinde yüksek verimli RF iletimi için tasarlanmıştır.
Hassas şekillendirilmiş CCA iletkeni, oluklu bakır dış iletkeni ve optimize edilmiş dielektriği, aşağıdakilere kadar düşük zayıflama ve kararlı geniş bant performansı sağlar: 6 GHz.

■Tasarım Özellikleri

Bileşen Malzeme / Şartname
İç iletken Bakır Kaplı Alüminyum tel, Ø 4,75 ± 0,05 mm
Yalıtım Ekstrüde Polietilen, Ø 11,80 ± 0,20 mm
Dış iletken
Oluklu Alüminyum, Ø 13,80 ± 0,15 mm
Ceket PVC, Renk Beyaz, Ø 15,90 ± 0,20 mm

■Elektriksel Özellikler

Parametre Değer
Empedans 50 ± 2 Ω
Bağıl Yayılma Hızı 0,88
Kapasitans 75 pF/m
Maksimum Çalışma Frekansı 6 GHz
Tepe Gücü Derecesi 40 kW
RF Tepe Gerilimi 2000 Volt
Ceket Kıvılcım Test Gerilimi 8000 Vrms
İç İletken DC Direnci ≤ 1,58 Ω/km
Dış İletken DC Direnci ≤ 2,29 Ω/km

■Çevresel Özellikler

Durum Sıcaklık Aralığı
Kurulum -20°C ila +60°C
Çalışma -40°C ila +85°C
Depolama -40°C ila +85°C

■Mekanik Özellikler

Parametre Değer
Çekme Dayanımı 549 N
Min. Bükülme Yarıçapı (tek) 76 mm
Min. Bükülme Yarıçapı (tekrarlanan) 127 mm
Bükülme Momenti 5,4 N·m
Düz Plaka Ezilme Dayanımı 12 N/mm

■Standart Koşullar

Zayıflama, VSWR: ortam sıcaklığında 20°C'de ölçülmüştür, VSWR = 1,0
Ortalama Güç: ortam sıcaklığında 40°C'de ölçülmüştür, VSWR = 1,0
Ortalama Güç (yüksek sıcaklık): İç İletken Sıcaklığı = 100°C

■VSWR (Gerilim Ayakta Dalga Oranı)

Frekans Bandı VSWR Maks
680 MHz – 960 MHz ≤ 1,13
1390 MHz – 1450 MHz ≤ 1,13
1700 MHz – 2200 MHz ≤ 1,13
2300 MHz – 2700 MHz ≤ 1,22
3550 MHz – 4200 MHz ≤ 1,29
5150 MHz – 6000 MHz ≤ 1,29

■Zayıflama ve Güç Kullanımı

Frekans (MHz) Tipik Zayıflama (dB/100 m) Ortalama Güç (kW)
100 2,41 3,18
200 3,46 2,21
450 5,32 1,44
800 7,28 1,06
900 7,76 0,99
1500 10,3 0,75
1800 11,5 0,67
2000 12,2 0,63
2200 12,8 0,61
2400 13,5 0,57
2500 13,8 0,56
2700 14,5 0,54
3500 16,9 0,46
4000 18,3 0,43
5000 20,9 0,38
6000 23,3 0,34

■Ambalaj

Ambalaj: makara başına 500 m
Makara Boyutu: 75 × 53 × 75 cm

■Sertifikasyon

Kablo, RF koaksiyel iletim için ilgili uluslararası standartlara uygundur. Talep üzerine sertifikasyon belgeleri mevcuttur.

■Sipariş

Parça Numarası Açıklama
7101117 1-2" Hava Alüminyum Dielektrik PVC CM
7101117R 1-2" Hava Alüminyum Dielektrik PVC CMR/FT4
7101117P 1-2" Hava Alüminyum Dielektrik PVC CMP/FT6
