Ana sayfa > Ürünler> Fiber Optik Sistem> 1/2" bakır hava dielektrik RF koaksiyel kablo 6 GHz'e kadar yüksek performanslı sinyal iletimi için

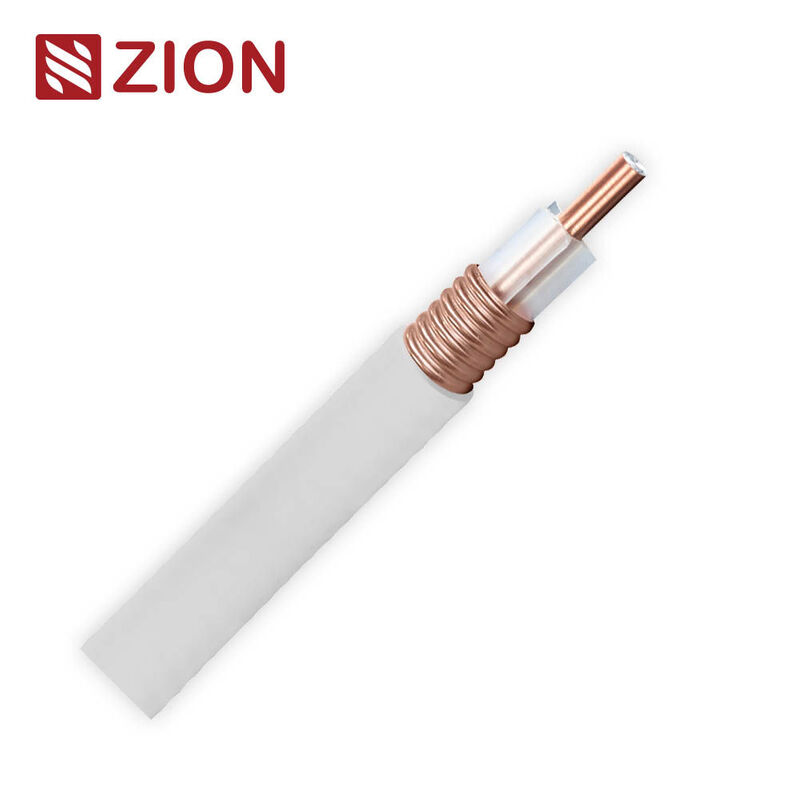

1/2" bakır hava dielektrik RF koaksiyel kablo 6 GHz'e kadar yüksek performanslı sinyal iletimi için

1/2" Copper Air Dielectric RF Coaxial Cable for High-Performance Signal Transmission up to 6 GHz
1/2" Copper Air Dielectric RF Coaxial Cable for High-Performance Signal Transmission up to 6 GHz
Temel bilgi
Menşe yeri: Ningbo, Şangay
Marka adı: hellosignal
Model numarası: RF
Min sipariş miktarı: 10km
Ambalaj bilgileri: Rulo, ahşap makara, karton, palet
Teslim süresi: Normalde 25 iş günü
En iyi fiyat Şimdi başvurun
Detay Bilgi
Vurgulamak:

1/2" Rf Koaksiyel Kablo

,

Bakır Hava Dielektrik Kablosu

,

6 GHz Koaksiyel Kablo

Ürün Açıklaması

■Ürün Tanımı

Bu 1/2 "Bakır Hava Dielektrik RF Koaksiyel Kablo, Kablosuz İletişim, TV ve Radyo Yayını, HF Savunma Sistemleri, Mobil Radyo,Kablo Çözümleri, ve Bina içi DAS uygulamaları.
Gömlekli bakır dış iletken, düşük kayıplı dielektrik ve hassas impedans kontrolü, frekanslarda mükemmel elektrik istikrarını sağlar.6 GHz.

■Tasarım Özellikleri

Bileşen Malzeme / Spesifikasyon
İç iletken Bakır kaplı Alüminyum tel, Ø 4.75 ± 0.05 mm
İzolasyon Ekstrüde polietilen, Ø 11.80 ± 0.20 mm
Dış iletken Kabuklu Bakır, Ø 13.80 ± 0.15 mm
Ceket PVC, Beyaz Renk, Ø 15.90 ± 0.20 mm

■Elektriksel özellikler

Parametreler Değer
İmpedans 50 ± 1 Ω
Yayılma Hızı 0.88
Kapasite 76 pF/m
Maksimum çalışma sıklığı 6 GHz
En yüksek güç derecesi 40 kW
Ceket kıvılcım test voltajı 8000 Vrms
İç iletken DC direnci ≤ 1.62 Ω/km
Dış iletken DC direnci ≤ 1,90 Ω/km

■Çevre Özellikleri

Durum Sıcaklık aralığı
Kurulum -20°C - +60°C
Çalışan -40°C ila +85°C
Depolama -40°C ila +85°C

■Mekanik Özellikler

Parametreler Değer
Çekim Gücü 1120 N
Min. Eğiliş yarıçapı (tek) 76 mm
Min Bending Radius (tekrar) 127 mm
Bükme anı 4.1 N·m
Düz Plakın Ezme Gücü 19.2 N/mm

■Standart Koşullar

Zayıflama, VSWR:Çevre sıcaklığında ölçülen 20°C, VSWR = 1.0
Ortalama Güç:ortam sıcaklığında 40°C olarak ölçülür, VSWR = 1.0
Ortalama Güç (yüksek sıcaklık):İç iletken sıcaklığı = 100°C

■VSWR (Voltaj Kalıcı Dalga oranı)

Frekans bandı VSWR Max
680 MHz 960 MHz ≤ 1.13
1390 MHz 1450 MHz ≤ 1.13
1700 MHz ️ 2200 MHz ≤ 1.13
2300 MHz ️ 2700 MHz ≤ 1.22
3550 MHz 4200 MHz ≤ 1.29
5150 MHz 6000 MHz ≤ 1.29

■Sıvılandırma ve Güç Yönetimi

Frekans (MHz) Tipik zayıflama (dB/100 m) Ortalama Güç (kW)
200 3.14 2.3
450 4.84 1.49
800 6.64 1.09
900 7.08 1.02
1500 9.45 0.77
1800 10.5 0.69
2000 11.2 0.65
2200 11.8 0.62
2400 12.4 0.59
2500 12.7 0.59
2700 13.3 0.55
3500 15.5 0.47
4000 16.8 0.44
5000 19.3 0.38
6000 21.6 0.34

■Paketleme

Paketleme: rulo başına 500 m
Bobin Boyutu: 75 × 53 × 75 cm

■Sertifikasyon

Kablo, RF koaksiyel iletim için ilgili uluslararası standartlara uygun.

■Sipariş vermek

Bölüm Numarası Açıklama
7101116 1-2" Hava Dielektrik PVC CM
7101116R 1-2" Hava Dielektrik PVC CMR/FT4
7101116P 1-2" Hava Dielektrik PVC CMP/FT6
