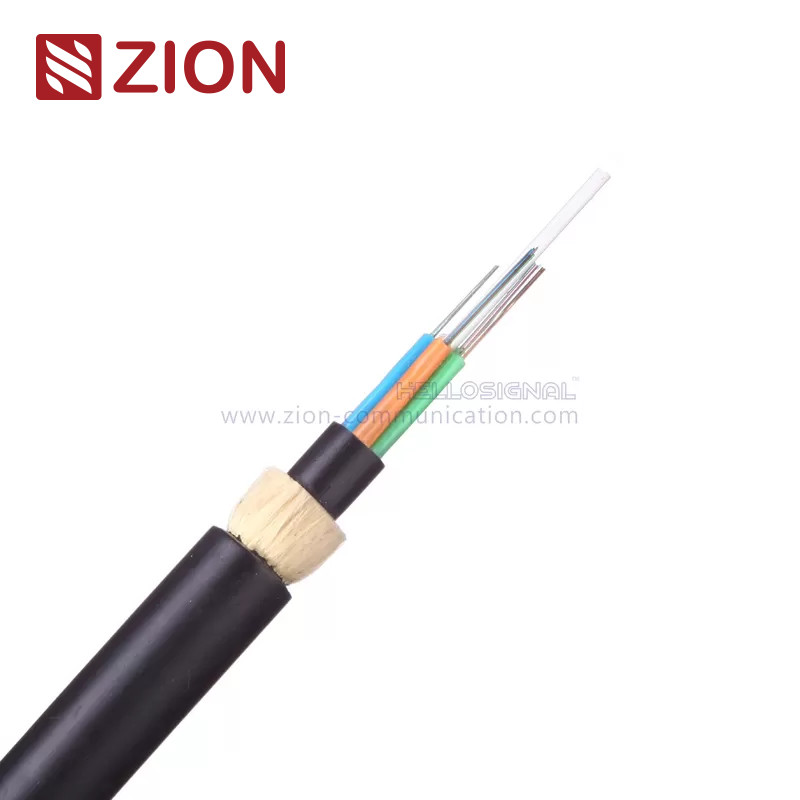

PE veya AT Dış Kılıflı Tüm Dielektrik Kendinden destekli Hava Kablosu ADSS

Tüm Dielektrik Kendiliğinden Taşan Hava Kablosu PE veya AT Dış Kablo ile ADSS

Hızlı ayrıntı:

Açıklama:

ADSS kablosu, 250μm'lik lifler yüksek sıcaklıktan yapılmış gevşek bir tüp içine yerleştirilir.

Tüpler FRP (Fiber Reinforced Plastics) çevresine metal olmayan bir katman olarak bağlanmıştır.

Kablo doldurma bileşiği ile doldurulduktan sonra, iç kapağı olarak ince PE (Polyethylene) kabuğu ile kaplanır.Döşeme katmanından sonra

Aramit iplikleri, iç kabloya dayanıklılık elemanı olarak uygulanır, kablo tamamlanır

PE veya AT (Anti-Tracking)Dış kılıf gibi.

Uygulamalar:

• 110KV altındaki hava elektrik hattı için PE dış kaplama uygulanır.
• 110KV veya daha yüksek havada elektrik hattı için AT dış kabuk uygulanır.
• Aramit miktarı ve ipleme sürecinin özel tasarımı, çeşitli aralıklarda talebi karşılayabilir.

KT3002 PE veya AT dış kablosu olan tüm dielektrik kendi kendini taşıyan hava kablosu (ADSS)

Açıklama ve Standartlar

ADSS kablosu, gevşek bir tüp kanalı yapısı olarak tasarlanmıştır. 250μm çapında lifler, yüksek modüllü plastikten yapılmış gevşek tüplere yerleştirilmiştir.Bu borular bir Fiber Güçlendirilmiş Plastik (FRP) merkezi dayanıklılık üyesi etrafında sıkışmış, kompakt ve dairesel bir kablo çekirdeği oluşturur.Bir katman aramid iplik, iç kabuk üzerine dayanıklılık elemanı olarak uygulanır., ve kablo PE veya AT (Anti-Tracking) dış kabuğu ile bitirilmiştir.

Bu kablo,IEEE 1222-2004veIEC 60794-1Standartlar.

Özellikleri

• Mekanik ve sıcaklık performansları mükemmel.
• Hidroliz direnci olan yüksek dayanıklı gevşek boru.
• Özel dolgu bileşiği, kritik lif korumasını sağlar.
• Çift FRP çekim dayanıklılığını arttırır.
• PE kabuğu UV direnci sunuyor.
• Hafif, çapı küçük ve kurulumu kolay.
• Uzun teslimat sürelerini destekler.

Teknik parametreler

ADSS kablosunun teknik parametreleri, 13,0 mm, 13,6 mm ve 14,5 mm'lik değişen dış çaplarına sahip olduğunu ve PE kabloları için 132 kg/km, 145 kg/km'lik ağırlıklara sahip olduğunu göstermektedir.ve 164 kg/km, ve AT kabukları için 142 kg/km, 156 kg/km ve 177 kg/km. En fazla izin verilen çalışma germe mukavemetleri 6000 N, 10000 N ve 15000 N, kırılma mukavemetleri ise 15000 N, 24000 N ve 36000 N'dir..NESC standartları için uygun yaylar, kablo özelliklerine bağlı olarak A yay için 230 m'den 480 m'ye ve B yay için 150 m'den 320 m'ye kadar değişir.

Optik fiber özellikleri

Optik lif özellikleri için tek modlu G.652 lifinin 1310 nm'de ≤0,36 dB/km ve 1550 nm'de ≤0,22 dB/km'lik bir zayıflaması vardır, G.655 lifinin ise ≤0 bir zayıflaması vardır.1310 nm'de 40 dB/km ve ≤0.23 dB/km 1550 nm'de. Multimod 50/125μm lif 850 nm'de ≤3,0 dB/km ve 1300 nm'de ≤1,0 dB/km zayıflama gösterir. 850 nm'de ≥600 MHz·km ve 1300 nm'de ≥1200 MHz·km bant genişliği..5/125μm lif, 850 nm'de ≤3.0 dB/km ve 1300 nm'de ≤1.0 dB/km'lik bir zayıflama gösterir, 850 nm'de ≥200 MHz·km ve 1300 nm'de ≥600 MHz·km bant genişliği vardır. Sayısal diyaframlar 0.200±0'dur.50/125μm lifler için 015 ve 0G.652 lifleri için ≤1260 nm ve G.655 lifleri için ≤1450 nm kablo kesim dalga boyları ile 62,5/125μm lifler için.275±0,015.

Depolama/işleme sıcaklığı

• Çalışma sıcaklığı:-40°C - +70°C

Sipariş Bilgisi

• İşaretleme: Zion İletişim KT3002 ADSS XXX M(İsteğe bağlı olarak özelleştirilebilir).
• Paket:Alınabilir:1000Mya da2000MUzunluklar, ahşap tamburlarda sunulur (özel ambalaj mevcuttur).
• Teslimat süresi:Tipik olarak25 günDepozito alınca.
