Fiber Birimi: | YOFC G.652D | Doldurma 1: | Tüp Dolum Maddesi |
---|---|---|---|
Tüp: | Gevşek Tüp | Doldurma 2: | Kablo Dolum Maddesi |
Güç Üyesi: | Merkezi Güç Üyesi | Hafif Zırhlı: | APL |
Dış kılıf: | PE | renk: | Siyah |
paket: | 1000M, 2000M, Ahşap Davul | ||
Vurgulamak: | açık fiber optik kablo,fiber optik ethernet kablosu |

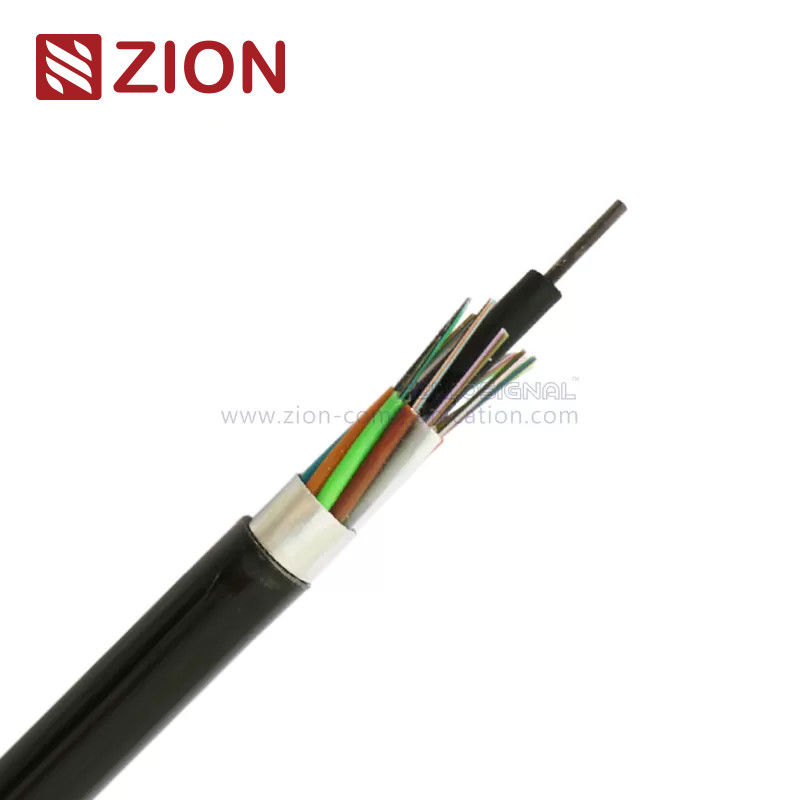

Hava veya Kanallı Uygulama için GYTA Örgülü Gevşek Tüp Fiber Optik Kablo
Hızlı Detay:
Açıklama:
The fibers, 250μm,are positioned in a loose tube made of a high modulus plastic. 250μm fiberler, yüksek modüllü bir plastikten yapılmış gevşek bir tüpe yerleştirilir. The tubes are filled with a water-resistant filling compound. Tüpler suya dayanıklı bir dolgu bileşiği ile doldurulur. A steel wire, sometimes sheathed with polyethylene (PE) for cable with high fiber count, locates in the center of core as a metallic strength member. Bazen yüksek fiber sayısına sahip kablo için polietilen (PE) ile kaplanmış çelik tel, metalik bir mukavemet elemanı olarak çekirdeğin merkezinde bulunur. Tubes (and fillers) are stranded around the strength member into a compact and circular cable core. Tüpler (ve dolgu maddeleri), mukavemet elemanı etrafında kompakt ve dairesel bir kablo göbeğine bükülür. An Aluminum Polyethylene Laminate (APL) is applied around the cable core, which is filled with the filling compound to protect it from water ingress. Kablo çekirdeğinin çevresine, su girişinden korumak için dolgu bileşiği ile doldurulmuş bir Alüminyum Polietilen Laminat (APL) uygulanır. Then, the cable is completed with a PE sheath. Ardından, kablo bir PE kılıf ile tamamlanır.
Uygulamalar:
KT3003Hava veya Kanallı Uygulama için GYTA Örgülü Gevşek Tüp Fiber Optik Kablo |
||||||
Açıklama ve Standartlar: | ||||||
The fibers, 250μm,are positioned in a loose tube made of a high modulus plastic. 250μm fiberler, yüksek modüllü bir plastikten yapılmış gevşek bir tüpe yerleştirilir. The tubes are filled with Tüpler ile doldurulur birwater-resistant filling compound. suya dayanıklı dolgu maddesi. A steel wire, sometimes sheathed with polyethylene (PE) for cable Kablo için bazen polietilen (PE) ile kaplanmış çelik tel yüksek fiber count, locates in the center of core as a metallic strength member. lif sayımı, metalik bir mukavemet elemanı olarak çekirdeğin merkezinde bulunur. Tubes (and fillers) are Tüpler (ve dolgular) mahsur kalmış the strength member into a compact and circular cable core. güç elemanını kompakt ve dairesel bir kablo göbeğine dönüştürün. An Aluminum Polyethylene Alüminyum Polietilen Laminat (APL):korumak için dolgu bileşiği ile doldurulmuş kablo çekirdeği çevresine uygulanır from water ingress. su girişinden. Then, the Sonrakablo PE kılıf ile tamamlanır.
|
||||||
GYTA kablosu Standart YD / T 901-2001 ve IEC 60794-1 ile uyumludur. | ||||||
Özellikleri: | ||||||
İyi mekanik ve sıcaklık performansı; | ||||||
Hidrolize dayanıklı yüksek mukavemetli gevşek boru; | ||||||
Özel tüp dolgu bileşiği, fiberin kritik bir şekilde korunmasını sağlar; | ||||||
Özel olarak tasarlanmış kompakt yapı, gevşek tüplerin büzülmesini önlemede iyidir; | ||||||
PE kılıf kabloyu ultraviyole radyasyondan korur; | ||||||
Kablonun su geçirmez olmasını sağlamak için aşağıdaki önlemler alınır: | ||||||
(1) Merkezi mukavemet elemanı olarak kullanılan çelik tel; | ||||||
(2) Gevşek tüp dolgu bileşiği; | ||||||
(3)% 100 kablo göbeği dolgusu; | ||||||
(4) APL nem bariyeri. | ||||||
Teknik parametreler: | ||||||
Kablo tipi | Kablo Çapı (Mm) |
Kablo Ağırlığı (Kg / km) |
gerilme kuvvet Kısa dönem |
ezmek Direnç Kısa dönem |
bükme yarıçap Dinamik |
|
GYTA-2 ~ 6 | 9.7 | 90 | 600/1500 | 300/1000 | 10D / 20D | |
GYTA-8 ~ 12 | 9.7 | 90 | 600/1500 | 300/1000 | 10D / 20D | |
GYTA-14 ~ 18 | 9.7 | 90 | 600/1500 | 300/1000 | 10D / 20D | |
GYTA-20 ~ 24 | 9.7 | 90 | 600/1500 | 300/1000 | 10D / 20D | |
GYTA-26 ~ 30 | 9.7 | 90 | 600/1500 | 300/1000 | 10D / 20D | |
GYTA-32 ~ 36 | 10.2 | 104 | 1000/3000 | 300/1000 | 10D / 20D | |
GYTA-38 ~ 48 | 11.0 | 117 | 1000/3000 | 300/1000 | 10D / 20D | |
GYTA-50 ~ 60 | 11.0 | 117 | 1000/3000 | 300/1000 | 10D / 20D | |
Fiber optik özellikleri: | ||||||
G.652 | G.655 | 50/125 | mm | 62.5 / 125 | mm | |||
zayıflama (+ 20 ℃) |
@ 850 nm | .03,0 dB / km | .03,0 dB / km | |||
@ 1300nm | .01,0 dB / km | .01,0 dB / km | ||||
@ 1310nm | ≤0.36 dB / km |
≤0.40 dB / km |
||||
@ 1550 | ≤0.22 dB / km |
≤0.23 dB / km |
||||
Bant genişliği (Sınıf A) | @ 850 nm | MHz500 MHz · km | MHz200 MHz · km | |||
@ 1300nm | MHz1000 MHz · km | MHz600 MHz · km | ||||
Sayısal Diyafram | 0.200 ± 0.015 NA | 0.275 ± 0.015NA | ||||
Kablo Kesme Dalgaboyu λcc | ≤1260nm | ≤1480nm | ||||
Depolama / Çalışma Sıcaklığı: -40 ℃ ila + 70 ℃ | ||||||
Sipariş Bilgileri: | ||||||
İşaretleme |
Zion iletişim KT3003 GYTA XXX M (veya müşterininistek) |
|||||
paket |
1000Mor 2000M / Ahşap Davul (veya müşterininistek) |
|||||
Teslimat süresi | Normalde 25 gün sonra depozito aldı. |
