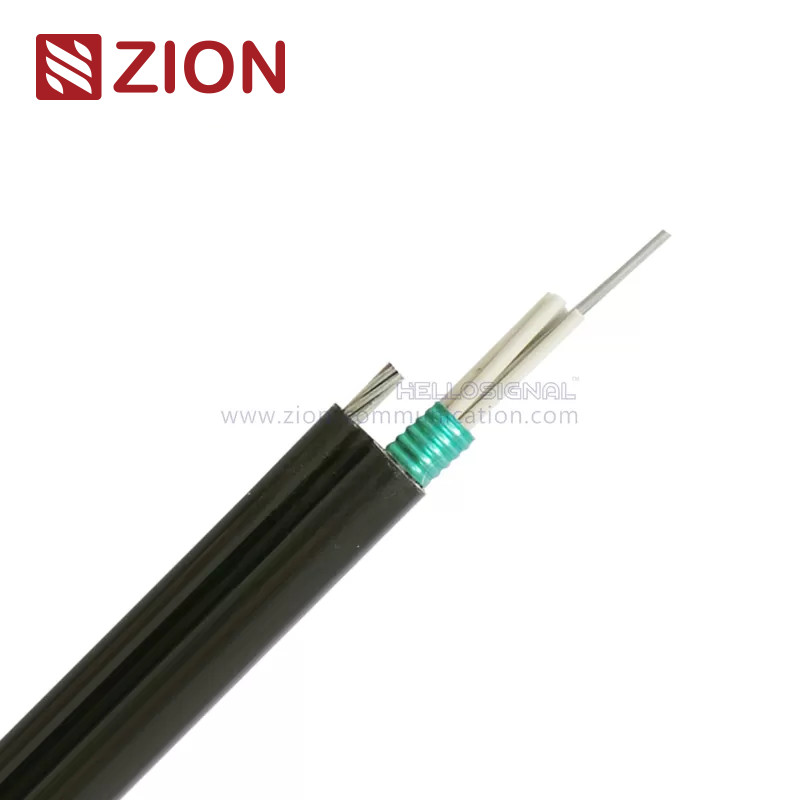

Şekil 8 Kendinden destekli Uygulama için PE Kılıflı Fiber Optik Kablo GYTC8S

Temel bilgi
Menşe yeri: Çin
Marka adı: Zion communication OR OEM
Sertifika: CE, ROHS, VDE, UL
Model numarası: Fiber Optik Kablo GYTC8S
Min sipariş miktarı: 10 KM
Ambalaj bilgileri: 1000M veya 2000M / Ahşap Davul
Teslim süresi: Normalde 25 iş günü
Ödeme koşulları: T / T, L / C
Yetenek temini: 1000 KM / Ay
Detay Bilgi
Fiber Birimi: YOFC, G.652D Doldurma 1: Tüp Dolum Maddesi
Tüp: Gevşek Tüp Doldurma 2: Kablo Dolum Maddesi
Güç Üyesi: Merkezi Güç Üyesi Zırhlı: PSP
Dış kılıf: PE kuvvet: Bükülü Çelik Tel
renk: Siyah paket: 1000M veya 2000M / Ahşap Davul
Vurgulamak:

uzun mesafe fiber optik kablo

,

fiber optik ethernet kablosu


Ürün Açıklaması





Şekil 8 Kendinden destekli Uygulama için PE Kılıflı Fiber Optik Kablo GYTC8S





Hızlı Detay:



  • Şekil 8 Kablo,Kendi kendine yeten
  • GYTC8S Fiber Optik Kablo
  • G.652D veya G.657A
  • Kablo Çapı 2 ~ 36 çekirdek: 11.8mm
  •  Kablo Çapı 38 ~ 72çekirdekler: 130,4aa
  • Çekme Dayanımı Uzun / Kısa Vade: 6000 / 8000N
  • Ezilme Direnci Uzun / Kısa Süreli: 1000 / 3000N / 100mm
  • Bükülme Yarıçapı Statik / Dinamik: 10xD / 20xD
  • GYTC8S kablosu Standart YD / T 1155-2001 ve IEC 60794-1 ile uyumludur



Açıklama:



The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. 250μm fiberler, yüksek modüllü bir plastikten yapılmış gevşek bir tüp içine yerleştirilir. The tubes are filled with a water-resistant filling compound. Tüpler suya dayanıklı bir dolgu bileşiği ile doldurulur. A steel wire, sometimes sheathed with polyethylene (PE) for cable with high fiber count, locates in the center of core as a metallic strength member. Bazen yüksek fiber sayısına sahip kablo için polietilen (PE) ile kaplanmış çelik tel, metalik bir mukavemet elemanı olarak çekirdeğin merkezinde bulunur. Tubes (and fillers) are stranded around the strength member into a compact and circular cable core. Tüpler (ve dolgu maddeleri), mukavemet elemanı etrafında kompakt ve dairesel bir kablo göbeğine bükülür. An Aluminum Polyethylene Laminate (APL) is applied around the cable core. Kablo göbeğinin çevresine bir Alüminyum Polietilen Laminat (APL) uygulanır. which is filled with the filling compound to protect it from water ingress. su girişinden korumak için dolgu bileşiği ile doldurulur. Then the cable core is covered with a thin PE inner sheath. Daha sonra kablo çekirdeği ince bir PE iç kılıfla kaplanır. After the PSP is longitudinally applied over the inner sheath, the cable is completed with a PE outer sheath. PSP, iç kılıfın üzerine uzunlamasına uygulandıktan sonra, kablo bir PE dış kılıfla tamamlanır.



Uygulamalar:

  • Açık hava dağıtımına kabul edildi.
  • Hava kanalı ve gömülü yöntem için uygundur.
  • Uzun mesafe ve yerel ağ iletişimi.





KT3005 Şekil 8 Kendinden destekli Uygulama için PE Kılıflı Fiber Optik Kablo GYTC8S
Açıklama ve Standartlar:

The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. 250μm fiberler, yüksek modüllü bir plastikten yapılmış gevşek bir tüp içine yerleştirilir. The tubes are filled with Tüpler ile doldurulur

a water-resistant filling compound. suya dayanıklı bir dolgu bileşiği. A steel wire, sometimes sheathed with polyethylene (PE) for cable with Kablo için bazen polietilen (PE) ile kaplanmış çelik tel

high fiber count, locates in the center of core as a metallic strength member. yüksek lif sayımı, metalik bir mukavemet elemanı olarak çekirdeğin merkezinde bulunur. Tubes (and fillers) are stranded Borular (ve dolgular) çok telli

Alüminyum bir polietilen laminat

(APL) is applied around the cable core. (APL) kablo çekirdeğinin çevresine uygulanır. which is filled with the filling compound to protect it from water ingress. su girişinden korumak için dolgu bileşiği ile doldurulur.

Then the cable core is covered with a thin PE inner sheath. Daha sonra kablo çekirdeği ince bir PE iç kılıfla kaplanır. After the PSP is longitudinally applied over the inner PSP iç tarafa uzunlamasına uygulandıktan sonra

kılıf, kablo bir PE dış kılıf ile tamamlanır.


GYTC8S kablosu Standart YD / T 1155-2001 ve IEC 60794-1 ile uyumludur
Özellikleri:
Bükülü tellerin yüksek gerilme mukavemeti, kendi kendini destekleme gereksinimini karşılar ve kurulum maliyetini azaltır;
İyi mekanik ve sıcaklık performansı;
Hidrolize dayanıklı yüksek mukavemetli gevşek boru;
Özel tüp dolgu bileşiği, kritik bir koruma elyafı sağlar;
Kablonun su geçirmez olmasını sağlamak için aşağıdaki önlemler alınır:
(1) Merkezi mukavemet elemanı olarak kullanılan çelik tel;
(2) Gevşek tüp dolgu bileşiği;
(3)% 100 kablo göbeği dolgusu;

Teknik parametreler:
Kablo tipi Kablo Çapı
(Mm)
Kablo Ağırlığı
(Kg / km)
Gerilme direnci
Uzun / Kısa Vadeli
(K)
Ezilme Direnci
Uzun / Kısa Vadeli
(N / 100 mm)

bükme

yarıçap
Statik/

Dinamik
(Mm)

GYTC8S-2 ~ 6 9.5 * 18.3 218 2500/4000 600/1500 10D / 20D
GYTC8S-8 ~ 12 9.5 * 18.3 218 2500/4000 600/1500 10D / 20D
GYTC8S-14 ~ 18 9.5 * 18.3 218 2500/4000 600/1500 10D / 20D
GYTC8S-20 ~ 24 9.5 * 18.3 218 2500/4000 600/1500 10D / 20D
GYTC8S-26 ~ 30 9.5 * 18.3 218 2500/4000 600/1500 10D / 20D
GYTC8S-31 ~ 36 9.5 * 18.3 218 2500/4000 600/1500 10D / 20D
GYTC8S-37 ~ 42 9.5 * 18.3 218 2500/4000 600/1500 10D / 20D
GYTC8S-43 ~ 52 9.5 * 18.3 245 2500/4000 600/1500 10D / 20D

Fiber optik özellikleri:
    G.652 G.655 50/125 | mm 62.5 / 125 | mm
zayıflama
(+ 20 ℃)
@ 850 nm     .03,0 dB / km .03,0 dB / km
@ 1300nm     .01,0 dB / km .01,0 dB / km
@ 1310nm ≤0.36
dB / km
≤0.40
dB / km

@ 1550 ≤0.22
dB / km
≤0.23
dB / km

Bant genişliği (Sınıf A) @ 850 nm     MHz500 MHz · km MHz200 MHz · km
@ 1300nm     MHz1000 MHz · km MHz600 MHz · km
Sayısal Diyafram     0.200 ± 0.015 NA 0.275 ± 0.015NA
Kablo Kesme Dalgaboyu λcc ≤1260nm ≤1480nm
Depolama / Çalışma Sıcaklığı: -40 ℃ ila + 60 ℃
Sipariş Bilgileri:
İşaretleme

Zion iletişim KT3005 GYTC8S XXX M (veya müşterinin isteğine göre)

paket 1000M veya 2000M / Ahşap Davul(veya müşterinin isteğine göre)
Teslimat süresi Normalde 25 gün sonra depozito aldı.





Rekabet avantajı:



1, hammaddeden nihai ürünlere, ürün kalitemizi korumak için yoğun kalite kontrolleri yapıyoruz:

A, gelen malzeme QC tarafından denetlenir.

B, Üretim Süreci Kontrolü

A: Üretim prosedürü

B: Günlük / haftalık / aylık eğitim almış işçiler

C: Her iş istasyonunda çalışma talimatları kılavuzu

D: 5S sistemi uygulandı

E: Makine bakım prosedürü

C, Kalite Kontrol ve Son Kontrol

QC personeli, malzemeyi, proses ürününü ve son ürünü spesifikasyona veya test prosedürüne göre kontrol edecektir.

2, Ar-Ge çabalarımız, müşteriler ve Zion iletişimi için gelecekteki büyümeyi ve başarıyı desteklemek için gerekli eleman teknolojilerini güçlendirmeye ve geliştirmeye odaklanmaktadır.

3, We know customers have urgent needs. 3, müşterilerin acil ihtiyaçları olduğunu biliyoruz. We are skilled at effective communication to interact with customers.In order to provide prompt service, we can answer for you 7*24 hours. Müşterilerle etkileşim kurmak için etkili iletişimde yetenekliyiz.Hızlı hizmet sunmak için 7 * 24 saat sizin için cevap verebiliriz.

4, biz hızlı ve profesyonel sormak için cevap

5, fazla 1000 çeşit kablo, konnektörler ve meclisleri bizden üretmek ve organize edilebilir

6, Intime teslimat
