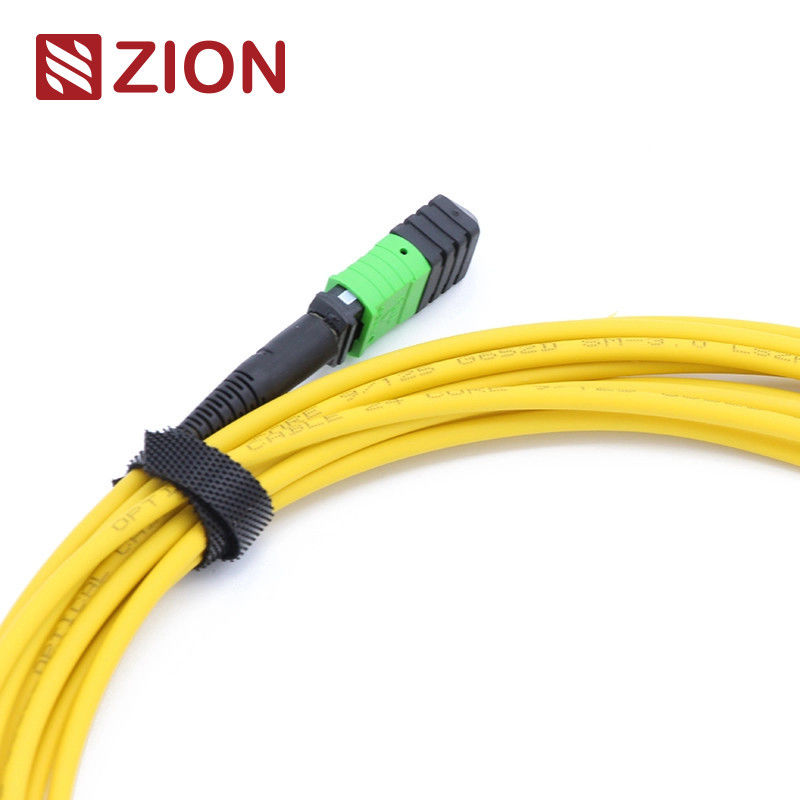

12 Fiber MTP Kadın MTP Kadın Yama Kablosu
Yüksek yoğunluklu veri merkezi uygulamaları ve 40G / 100G ağ çözümleri için tasarlanmış tek modlu 3.0mm LSZH fiber optik yama kablosu.
Ürün Kimliği
Zion Kodu:ZCM2122HIA1X
Açıklama:MTP Kadın MTP Kadın SM 3.0mm LSZH 12 Fiber MTP Patch Cord Özel Ölçüler
Ürün Genel Görünümü
MTP konektörü, yüksek yoğunluklu fiber optik uygulamalar için tasarlanmış çoklu fiberli bir konektör türüdür.Fiber-to-the-building uygulamaları, ve 40G, 100G ve QSFP + teknolojilerini destekleyen optik alıcı ekipmanları içindeki iç bağlantılar.
MTP konektörleri, IEC 61754-7 standartlarına göre lif sayısına, cinsiyete (erkek/kadın) ve kutupluk (PC veya APC) göre sınıflandırılır.0mm LSZH Fiber Patch Cord, her iki ucunda da MTP bağlantılarına sahiptir ve 12 dahil olmak üzere çeşitli lif sayımlarında mevcuttur., 24, 48, 60, 72, 96 ve 144 lif.
Ana Uygulamalar
Özellikle yüksek yoğunluklu veri merkezi ortamlarında 40G QSFP+ SR4, 40G QSFP+ CSR4 ve 100G QSFP28 SR4 optik doğrudan bağlantıları için tasarlanmıştır.
Endüstriyel Standartlar ve Spesifikasyonlar
Bağlantı standartları
- MPO Tek Mod Referansı: EIA/TIA-604-5
- MPO Tek modlu ev: SM APC - Yeşil bağlantılar + siyah boot (Standard Loss MTP)
- MPO Tek modlu Ev: SM APC - Sarı bağlantılar + siyah boot (Süper Düşük Kayıplı MTP)
- MPO Multimode Referansı: EIA/TIA-604-5
- IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 (FOCIS5) ile uyumlu
- 10G Fiber Kanalı Uyumlu
- 40G ve 100G IEEE 802.3 Uyumlu
Optik Performans Özellikleri
Ekleme Kaybı (MPO) Tek modlu APC:
Standart: ≤0.75dB (maksimum), ≤0.50dB (tipik)
Süper Düşük: ≤0.35dB (maksimum), ≤0.20dB (tipik)
Ekleme Kaybı (MPO) Multimode PC:
Standart: ≤0.6dB (maksimum), ≤0.50dB (tipik)
Süper Düşük: ≤0.35dB (maksimum), ≤0.20dB (tipik)
Geri dönüş kaybı (MPO) Tek modlu APC:≥60dB
Dönüş Kaybı (MPO) Multimode PC:≥25dB
Dayanıklılık:<0.3dB tipik değişim (200 çiftleşme)
Değişkenlik:≤0.2dB
Gir-çek testi:500 kez, IL <0,5dB
Çekim gücü:> 70N
Bağlantı döngüleri:> 600
Çalışma sıcaklığı:-40°C ila +85°C
Temel Özellikler
- Düşük yerleştirme kaybı ve yüksek geri dönüş kaybı performansı
- MT tabanlı çoklu fiber bağlantısı, 4, 8, 12 ve 24 fiber bitiş noktası
- Ekonomik bir kitlesel öldürme çözümü
- Düşük kayıp ve standart kayıp tek mod ve multimod uygulamaları için optimize edilmiş
- Sağlam yuvarlak kablo, oval kablo ve çıplak kurdele seçeneklerinde mevcuttur
- Fiber türü ve cila türünü kolayca tanımlamak için renkli kodlanmış kabuklar
- Mükemmel tekrar edilebilirlik ve değişkenlik
Başlıca Uygulamalar
12F MPO-LC/SC/FC/ST düz kemer kabloları, 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 ve yüksek yoğunluklu veri merkezi uygulamaları için tasarlanmıştır.10/40/100G yüksek yoğunluklu veri merkezi ortamları için optimize edilmiş.
- Yüksek yoğunluklu veri merkezi ortamları
- Fiber-to-the-building (Binalara Fiber) uygulamaları
- Fiber optik ekipmanları içindeki iç bağlantılar
Ürün Dokümantasyonu
İsimlendirme Kuralları ve Düzenleme Onaylaması
Senko MTP için Pull Tab tuşuna bas
MTP-MTP 12F gövde kablosu çizimi
Kablo Uzunluğu Toleransı
| Toplam uzunluk (L) metrede |
Uzunluk Toleransı cm |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < l |
+0,5% x L/-0 |
MTP kutupluk bağlantı yöntemleri
Üç standart bağlantı yöntemi, optimal sinyal iletimi için uygun MTP / MTP kutupluğunu sağlar.
Kutupluk Bir Bağlantı
Anahtar yukarı, anahtar aşağı tasarımı, lif pozisyon hizalanmasını (1 pozisyondan 1 pozisyonuna) korur.
Kutup B bağlantısı
Anahtar yukarı, kutupluk flip ile anahtar yukarı tasarımı (1 pozisyondan 12 pozisyonuna). Her iki ucunda A-B dupleks yama kabloları gerektirir.
Kutupluk C Bağlantısı
Anahtar yukarı, anahtar aşağı tasarımı iç lif çaprazla (pozisyon 1'den pozisyon 2'ye). Her iki ucunda A-B dupleks yama kabloları gerektirir.
Not:Polarite türü ürün isimlendirme kurallarında belirtilmiştir - Polarite A, Polarite B veya Polarite C.
İlgili Ürünler
7236001 ZCM1122HIA1:MPO Kadın MPO Kadın SM 3.0mm LSZH 12 Fiber MPO Patch Cord Özel Ölçüler
7236002 ZCM1152HIA1:MPO Kadın MPO Kadın SM 3.0mm LSZH 24 Fiber MPO Patch Cord Custom Meters
7236007 ZCM2122HIA1:MTP Kadın MTP Kadın SM 3.0mm LSZH 12 Fiber MTP Patch Cord Özel Ölçüler
7236008 ZCM2152HIA1:MTP Kadın MTP Kadın SM 3.0mm LSZH 24 Fiber MTP Patch Cord Custom Meters
Paket Bilgisi
OMC etiketleme ve işareti ile profesyonel paketlenmiş fiber optik kablolar. Standart karton boyutlarında mevcuttur: 34 × 22 × 15 cm, 44 × 34 × 24 cm ve 54 × 39 × 34 cm. Özel ambalaj seçenekleri mevcuttur.
OEM/ODM Hizmetleri
Özelleştirme seçenekleri arasında kablo rengi, baskı, ceket malzemesi, konektör renkleri, OEM etiketleme, kimlik halkaları, kablo etiketleri, kutular ve nakliye işaretleri bulunur.Özel gereksinimleri karşılamak için farklı kalite seviyelerinde mevcuttur.
